Раздел Е. Регулировки Беларус - 90/92 - Руководство по эксплуатации
69

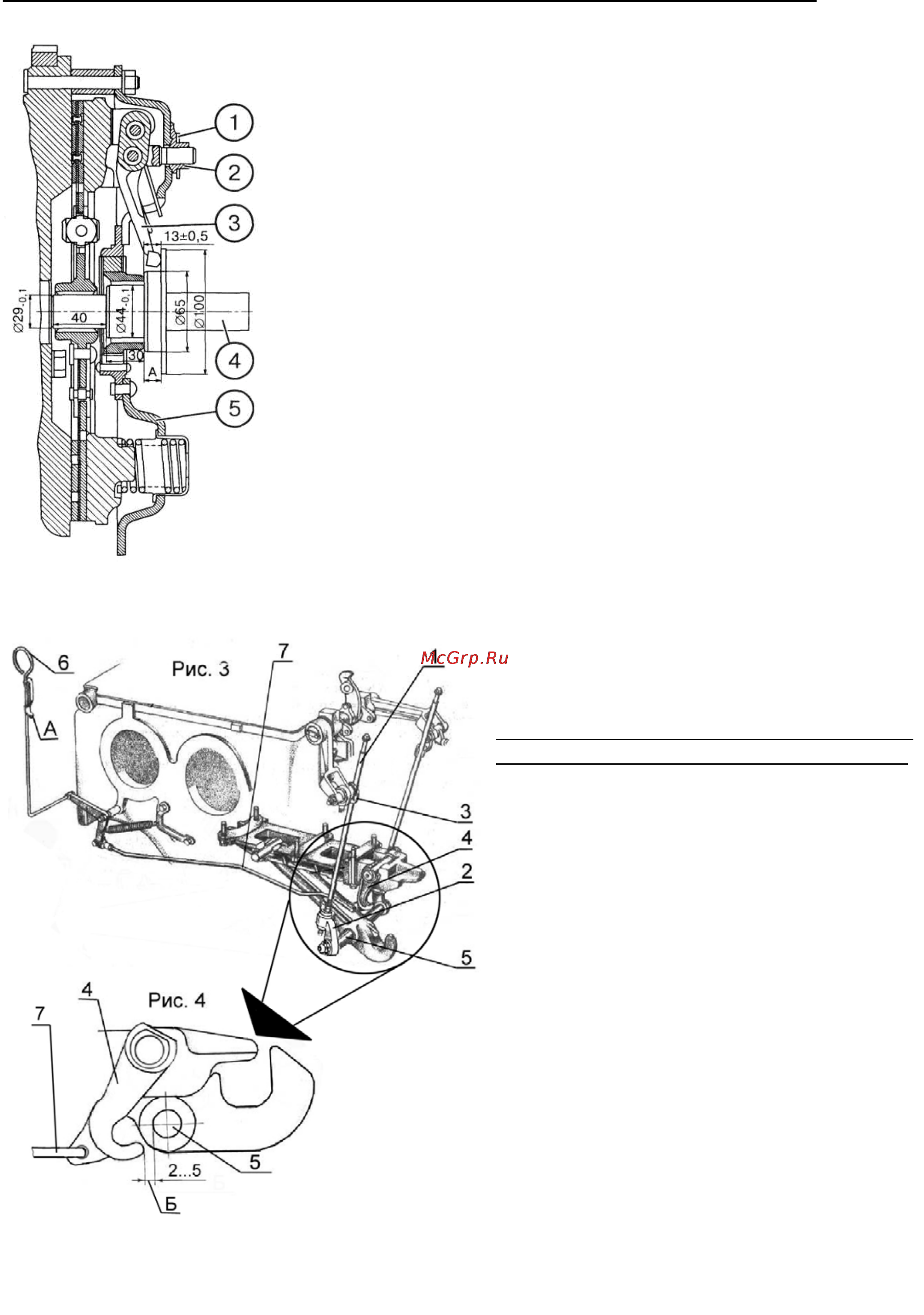

РЕГУЛИРОВКА ПОЛОЖЕНИЯ
ОТЖИМНЫХ РЫЧАГОВ
После установки муфты сцепления на
маховик и снятия технологических болтов
произведите регулировку положения от-
жимных рычагов 3 при помощи специаль-
ной оправки 4, которая базируется по
внутреннему диаметру шлиц ступицы
опорного диска 5 с упором в торец ступи-
цы. На оправке имеется торцевая по-
верхность для упора отжимных рычагов.
Размеры оправки указаны на рис.При по-
мощи регулировочных гаек 2 подведите
отжимные рычаги до упора в торец оп-
равки и установите стопорные шайбы 1.
РЕГУЛИРОВКА МЕХАНИЗМА
УПРАВЛЕНИЯ ПРИЦЕПНОГО
КРЮКА.
ВНИМАНИЕ! Перед регулировкой ТСУ,
необходимо предварительно вывернуть
винты 1 из серег 2, для обеспечения сво-
бодного хода рычагов, во избежания по-
ломки пальцев раскосов.
Регулировку механизма управления произ-
водить в следующей последовательности:
1. Поднимите рычаги навесного устрой-
ства на максимально возможную высоту,
и отрегулируйте длину подъемных тяг
винтом 1 (см. рис. 3): вверните винты в
серьги 2 до упора головок винтов в по-
верхности серег 3 и законтрите контргай-
ками. При этом захваты 4 должны прохо-
дить под осью крюка 5, не задевая ее.
2. Приподнимите рукоятку 6 и устано-
вите элемент А фиксатора 6 в отвер-
стие полика кабины.
3. Обеспечьте, путем регулировки дли-
ны тяги 7, зазор Б между захватами 4 и
осью крюка 5 при его опускании и подъ-
еме (см. рис. 4).
4. Поднимите рычаги в верхнее поло-
жение и опустите рукоятку 6 вниз. При
этом захваты 4 должны установиться
под осью крюка.
5. Убедитесь, что при опускании рычагов
захваты обеспечивают фиксацию крюка в
рабочем положении.
