Раздел В. Органы управления и приборы Беларус – 90/92 Руководство по эксплуатации
Подсоединительные элементы
электрооборудования

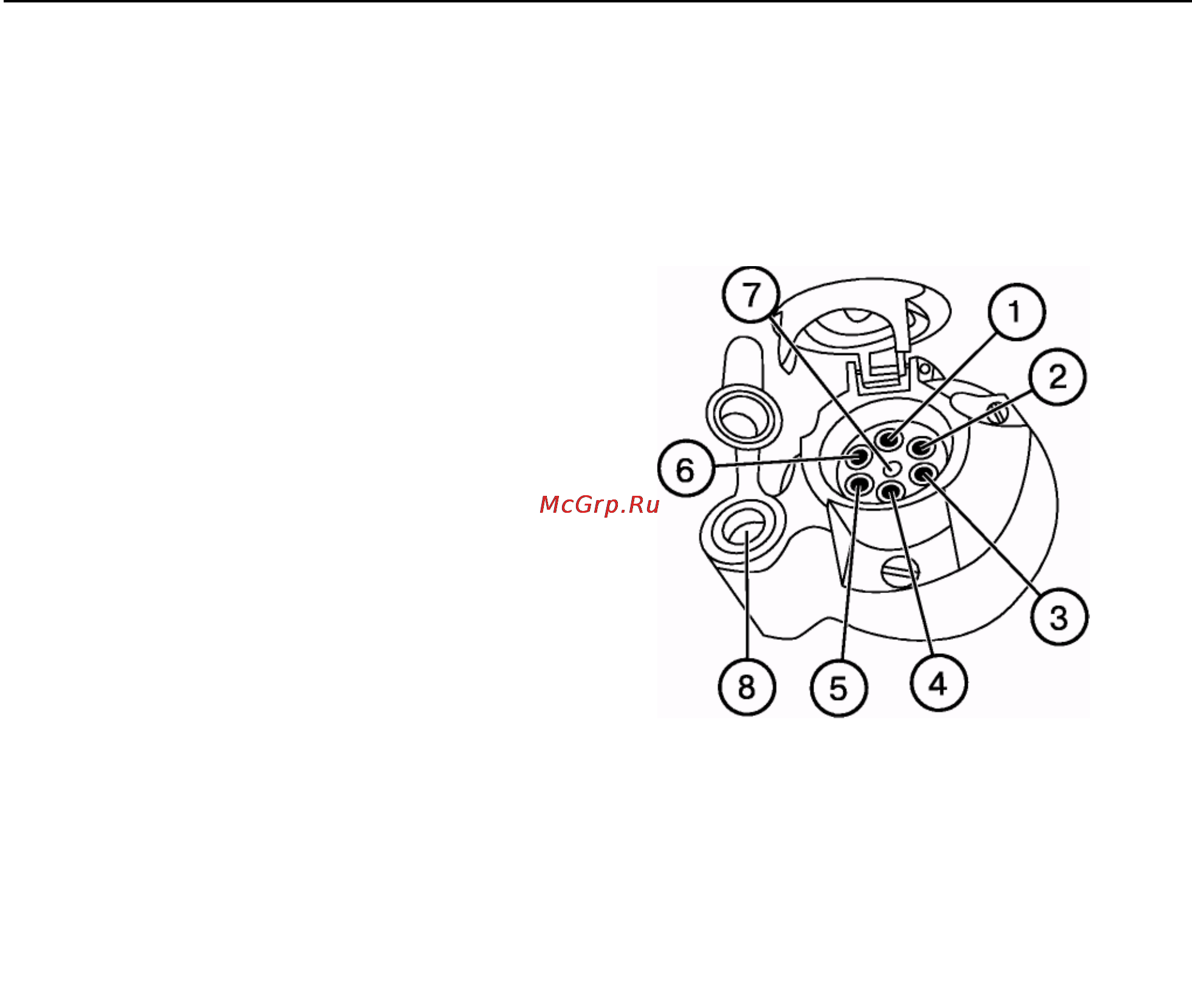

Стандартная 7-ми штырьковая ро-
зетка предназначена для подключе-
ния потребителей тока транспортной
машины или прицепного сельскохо-
зяйственного орудия. Устанавливает-
ся на задней опоре кабины. С розет-
кой соединяется штепсельная вилка
жгута проводов присоединенных ма-
шин.
Маркировка клемм розетки:
1 —Указатель поворота левый;
2 —Звуковой сигнал;
3 — «Масса»;
4 —Указатель поворота правый;
5 —Правый габаритный фонарь;
6 —Стоп-сигнал;
7 —Левый габаритный фонарь;
8 — Подключение переносной лампы
и других потребителей с токовой на-
грузкой до 8А.
31
