Раздел Е. Регулировки Беларус - 90/92 - Руководство по эксплуатации
Регулировка схождения передних
колес тракторов с ГУР
Схождение передних колес при заво-
дской регулировке устанавливается в
пределах 0-8 мм.
Периодически через каждые 250 ч ра-
боты, а также при каждом изменении
колеи передних колес проверяйте и при
необходимости регулируйте схождение
колес. Перед проверкой обязательно
отрегулируйте зазоры в подшипниках
колес и шарнирах рулевых тяг.
Регулировку схождения колес произ-
водите в следующем порядке:
а) установите трактор на горизонталь-
ной площадке с твердым покрыти-
ем;

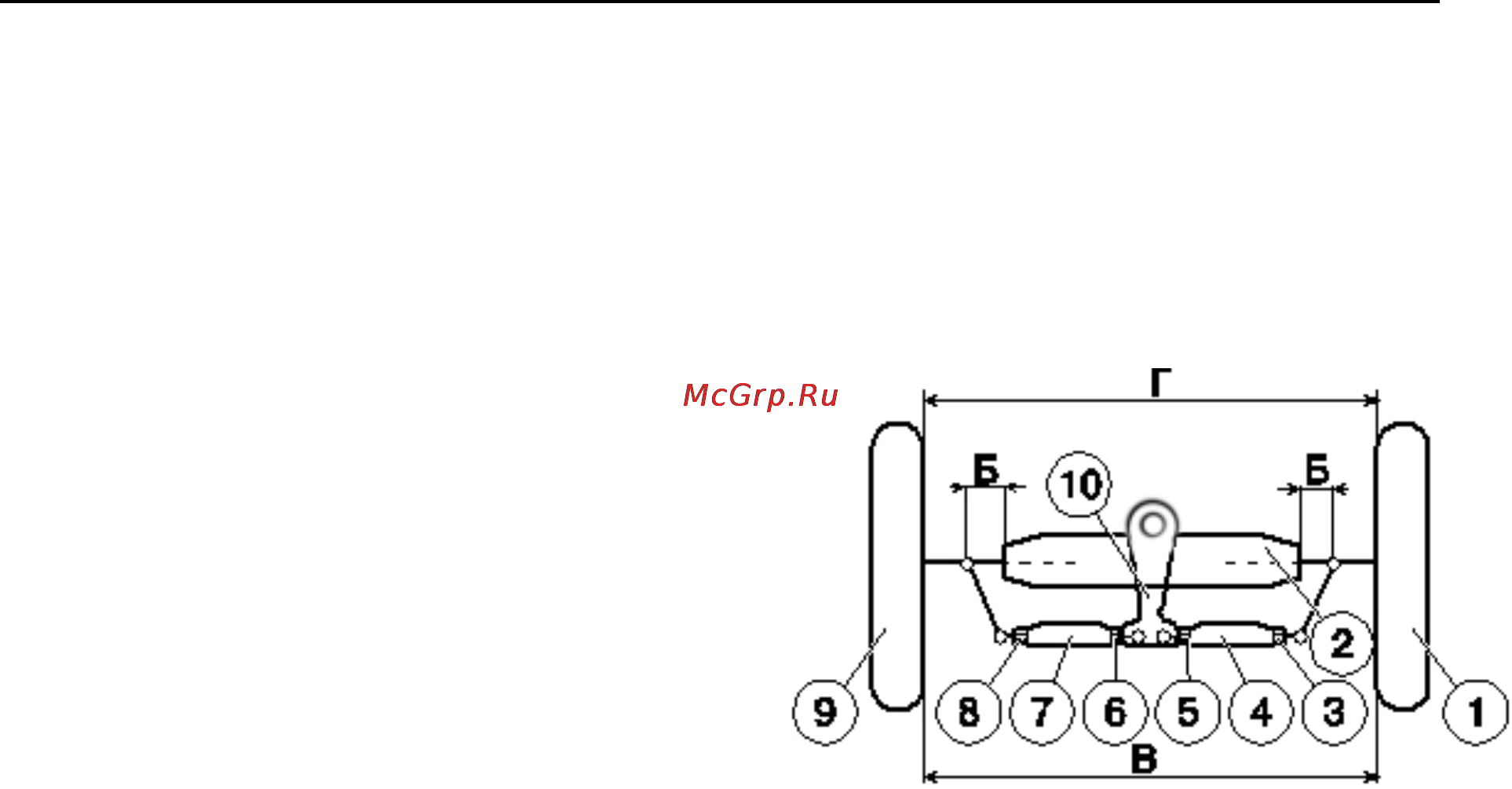

б) установите сошку (10) в среднее
положение, для чего, поворачивая
рулевое колесо, установите его в
положение, когда щуп в корпусе
ГУР максимально утоплен;
в) проверьте, чтобы корпуса кониче-
ских пар (для тракторов с ПВМ) или
поворотные кулаки (для тракторов
без ПВМ) были выдвинуты на длину
«Б» из корпуса переднего моста или
трубы передней оси соответствен-
но;
г) отрегулируйте левую и правую ру-
левые тяги, удлинив или укоротив
их на одинаковую величину, для че-
го отпустите контргайки (3, 5, 6, 8) и
вращая левую и правую трубы (7,
4), установите необходимую длину;
д) определите схождение колес, для
чего замерьте расстояние (замер
«Г») между внутренними закраина-
ми ободьев колес впереди (на вы-
соте центров колес) и сделайте от-
метки мелом в местах замера. За-
тем проедьте на тракторе вперед на
столько, чтобы метки были сзади на
той же высоте, и замерьте расстоя-
ние между отмеченными точками
(замер «В»). Второй замер должен
быть больше первого; разница
между вторым «В» и первым «Г»
замерами равна величине схожде-
ния колес и должна быть в преде-
лах 0-8 мм. При необходимости
произведите регулировку схожде-
ния изменением длинны рулевых
тяг. При этом левую и правую тяги
удлиняйте или укорачивайте на
одинаковую величину;
е) снова проверьте установку сошки
в среднее положение (по щупу) и
разность замеров «В» и «Г»;
ж) законтрите трубы рулевых тяг по-
сле окончательной регулировки
схождения колес.
