Раздел Е. Регулировки Беларус - 90/92 - Руководство по эксплуатации

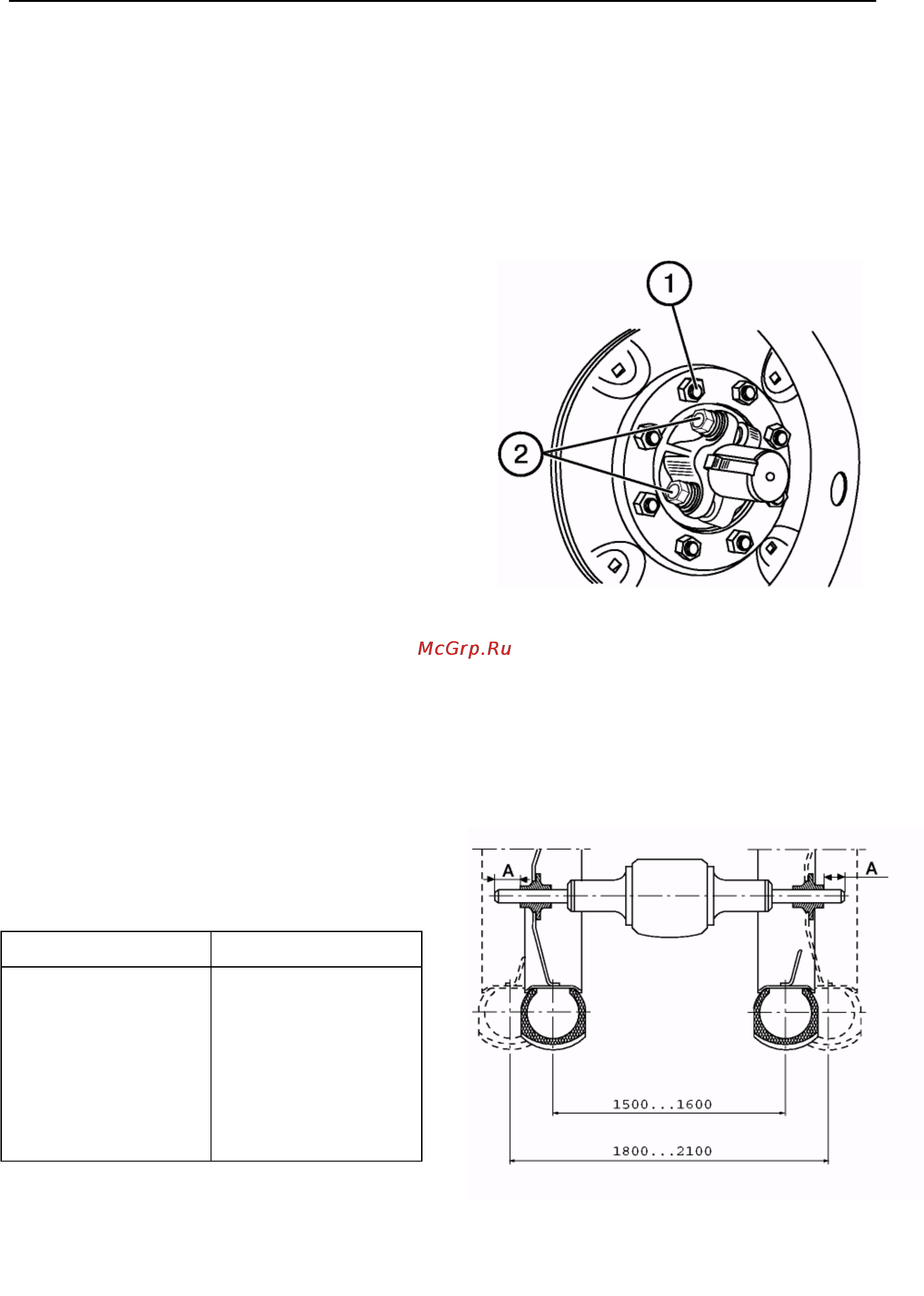

Установка колеи задних колес
1. Поддомкратьте заднюю часть трак
тора до отрыва колес от земли.
2. Отверните гайки (1) крепления ко
лес и снимите колеса.
3. Отпустите на 3...5 оборотов четыре
болта (2) ступиц задних колес.
4. Передвиньте ступицу в ту или дру-
гую сторону для получения требуе-
мой ширины колеи (пользуйтесь
приведенной ниже таблицей для
определения ширины колеи путем
измерения расстояния «А» от конца
полуоси до торца ступицы).
5. Затяните четыре болта крепления
ступицы моментом 280...300 Н•м
(28...30 кгс'м).
6. Установите колесо и затяните гайки
крепления моментом 210...260 Н•м.
7. Повторите операции на противопо-
ложном колесе.
ПРИМЕЧАНИЕ: Ширина колеи до
1600 мм может быть получена без
изменения положения диска колеса.
Для получения колеи до 2100 мм
поменяйте местами задние колеса
со ступицами в сборе, как показано
на рисунке.
Ширина колеи, мм Расстояние «А», мм
1500 50
1600 0
1800 164
1900 114
2000 64
2100 14
При перестановке задних колес обра-
тите внимание, чтобы направление
вращения колес совпадало с направ-
лением стрелки на боковине шины.
65
