Раздел Б. Технические данные Беларус – 90/92 Руководство по эксплуатации

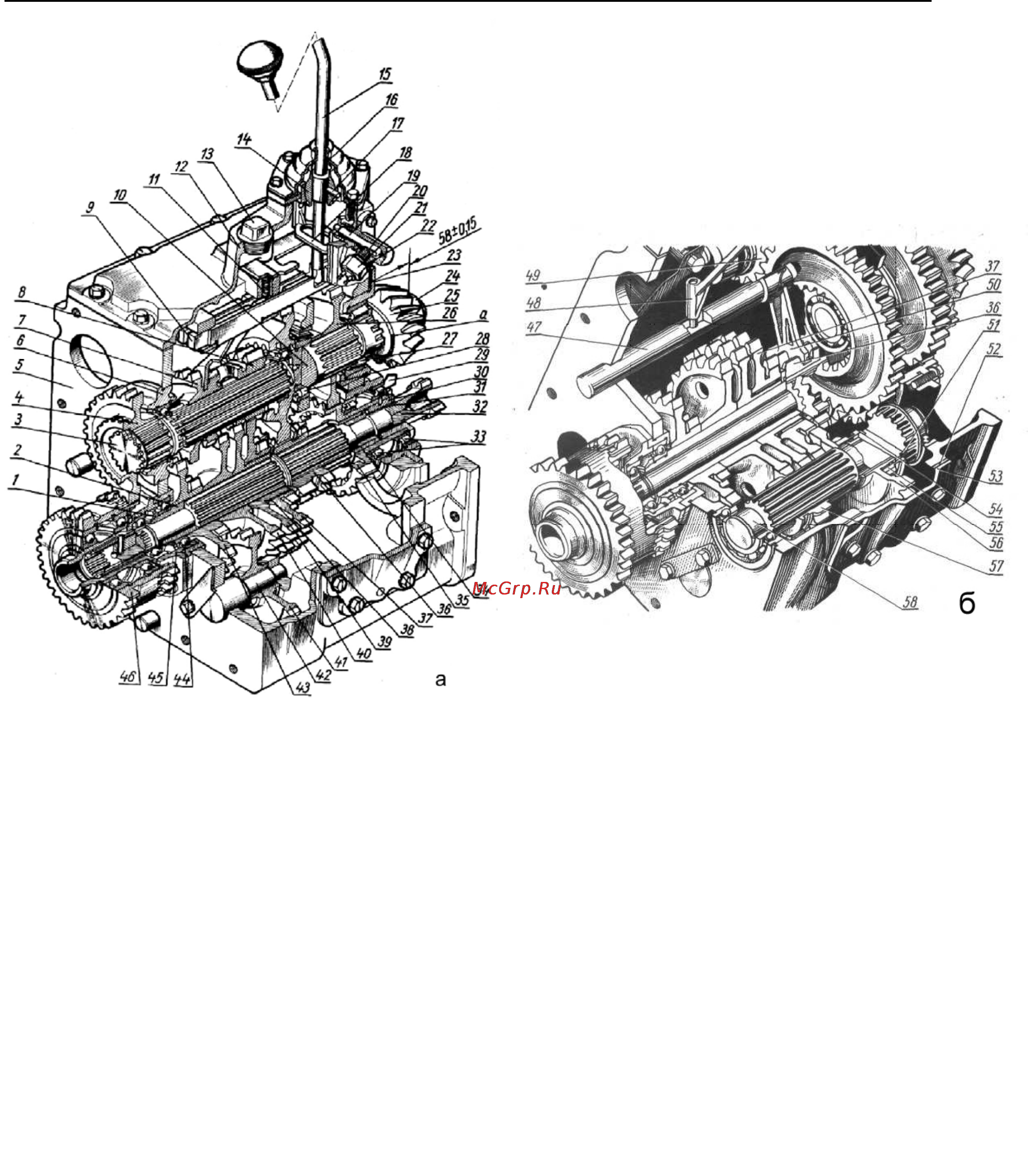

Рис. а, б Коробка передач:

внутренний; 33 — подшипник роликовый; 34 —

1 — гайка промежуточного вала; 2 - промежуточный втулка бронзовая; 35 — шестерня ведущая II сту-

вал; 3 — первичный вал; 4 — шестерня ведомая пени редуктора; 36 — шестерня ведущая I ступени

понижающего редуктора; 5 — корпус коробки пере- редуктора; 37 — шестерня промежуточная.; 38 —

дач; 6 — стакан первичного вала; 7 — шестерня подшипник роликовый; 39 — шестерня ведомая 3-й

скользящая 4-й и 5-й передач; 8 — шестерня передачи; 40 — шестерня ведомая 4-й передачи; 41

скользящая 3-й передачи; 9 — полозок вилки; 10 — — шестерня промежуточная заднего хода; 42 —

вал вторичный; 11 — шарик; 12 — крышка коробки ось промежуточной шестерни; 43 — шестерня ве-

передач; 13 — пробка заливная; 14 — шаровая домая 5-й передачи и заднего хода; 44 — подшип-

опора; 15 — рычаг переключения передач; 16 — ник; 45 — гнездо внутреннего вала переднее; 46 —

резиновый чехол; 17 — штифт; 18 — рамка; 19 — шестерня промежуточная понижающего редуктора;

валик рамки; 20 — шарик выключателя; 21 — вы- 47 — валик переключения редуктора; 48 — поводок;

ключатель ВК 12 - 51; 22, 23 — прокладки регулиро- 49 - шестерня промежуточная; 50 — вилка; 51 —

вочные; 24 — гайка вторичного вала; 25 — шестер- упорное кольцо; 52 — прокладка крышки; 53 —

ня ведущая главной передачи; 26 — шестерня ве- крышка бокового люка левая; 54 — пружинное

домая II ступени редуктора; 27, 28 — конические кольцо; 55 — шестерня ведомая включения ходо-

роликоподшипники; 29 — крыльчатка; 30 — гнездо уменьшителя; 56 — шестерня ведомая 1-й переда-

внутреннего вала; 31 — втулка бронзовая; 32 — чи и заднего хода; 57 — шестерня скользящая 1-й

вал передачи и заднего хода; 58 — вал 1-й передачи и

заднего хода; а — упорная шайба.

сельскохозяйственными машинами.

Понижающий редуктор

Расположен понижающий редуктор меж-

ду муфтой сцепления и коробкой переме-

ны передач. На силовом валу муфты сцеп-

ления установлена подвижно на шлицах

Понижающий редуктор трактора предна-

значен для получения дополнительного ря-

да скоростей, необходимых при работе с
