Введение Беларус – 90/92 Руководство по эксплуатации
Международные символы
Изготовитель использует стандартные международные символы, касающиеся
применения приборов и органов управления.

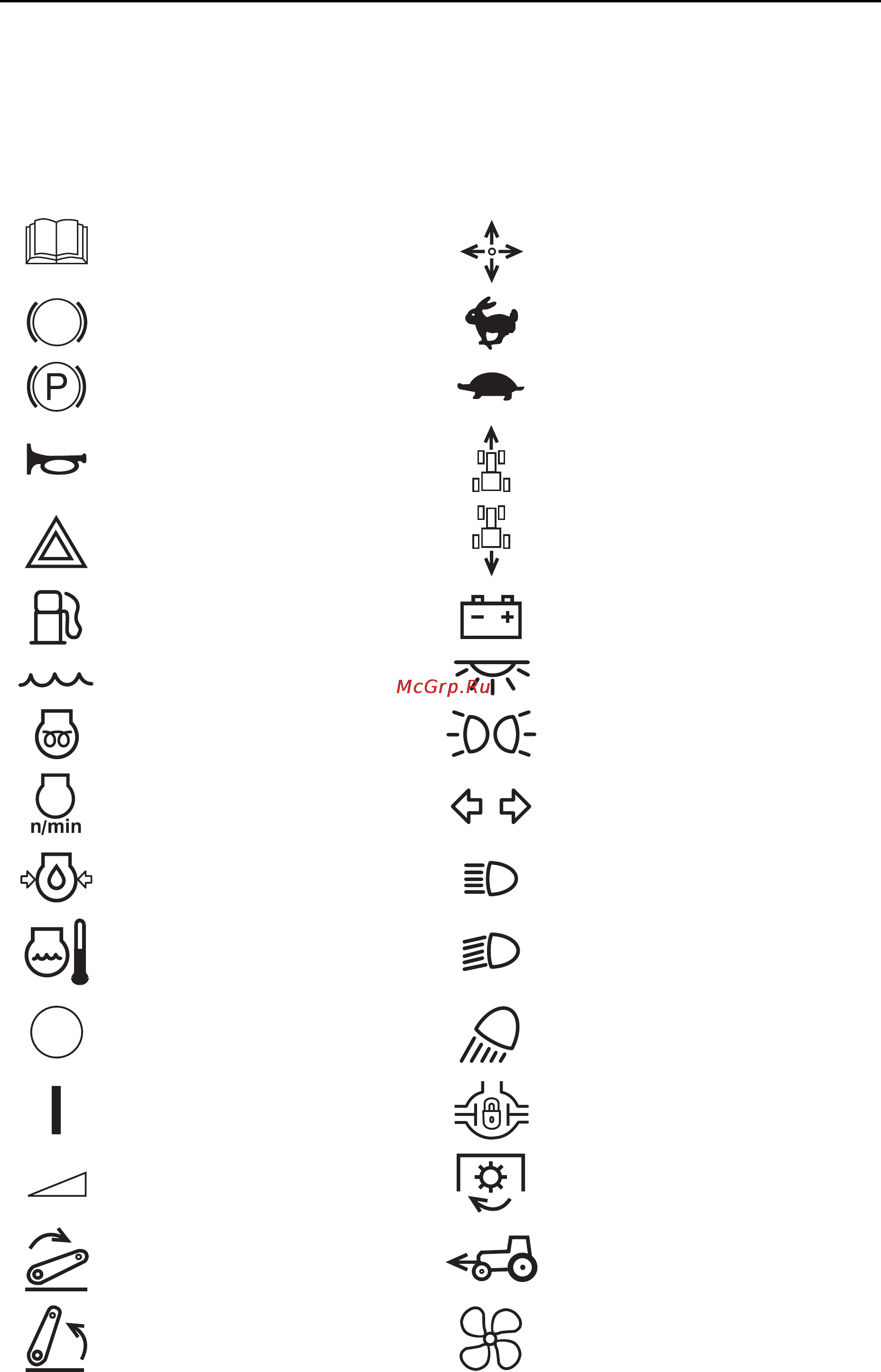

Ниже даны символы с указанием их значений.
— смотри инструкцию
— манипуляции
управлением
— тормоз
— быстро
— стояночный тормоз
— медленно
— сигнал
— вперед
— аварийная сигнализация
— назад
— топливо
— зарядка аккумуляторов
— охлаждающая жидкость
— плафон кабины
— свеча предпускового
подогревателя
— габаритные огни
— обороты дизеля
— сигнал поворота
— давление масла в дизеле
— дальний свет
— температура
охлаждающей жидкости
дизеля
— ближний свет
— выключено/останов
— рабочие фары
— включено/запуск
— блокировка
дифференциала
— постепенное изменение
— вал отбора мощности
включен
— рычаг — вниз
— передний ведущий мост
включен
— рычаг — вверх
— вентилятор
