Раздел Е. Регулировки Беларус - 90/92 - Руководство по эксплуатации
ПВМ с коническими редукторами.
ГУР без цилиндра в рулевой трапе-
ции
Колея передних колёс регулируется
бесступенчато винтовым механизмом,
расположенным на рукавах переднего
моста, в трех интервалах: 1350-1500
мм, 1500-1600 мм, 1600-1800 мм.
Для получения требуемой ширины колеи
установите соответствующее взаимное
расположение обода колеса относитель-
но диска так, как показано на рис. ниже.
Для колес с постоянным вылетом дис-
ка колея регулируется бесступенчато
в интервале 1400...1600 мм и
1750…1950 мм.
4
Для изменения колеи поднимите пе-
реднюю часть трактора (или поочеред-
но передние колеса), обеспечив про-
свет между колесами и грунтом, задние
колеса затормозите, после чего:

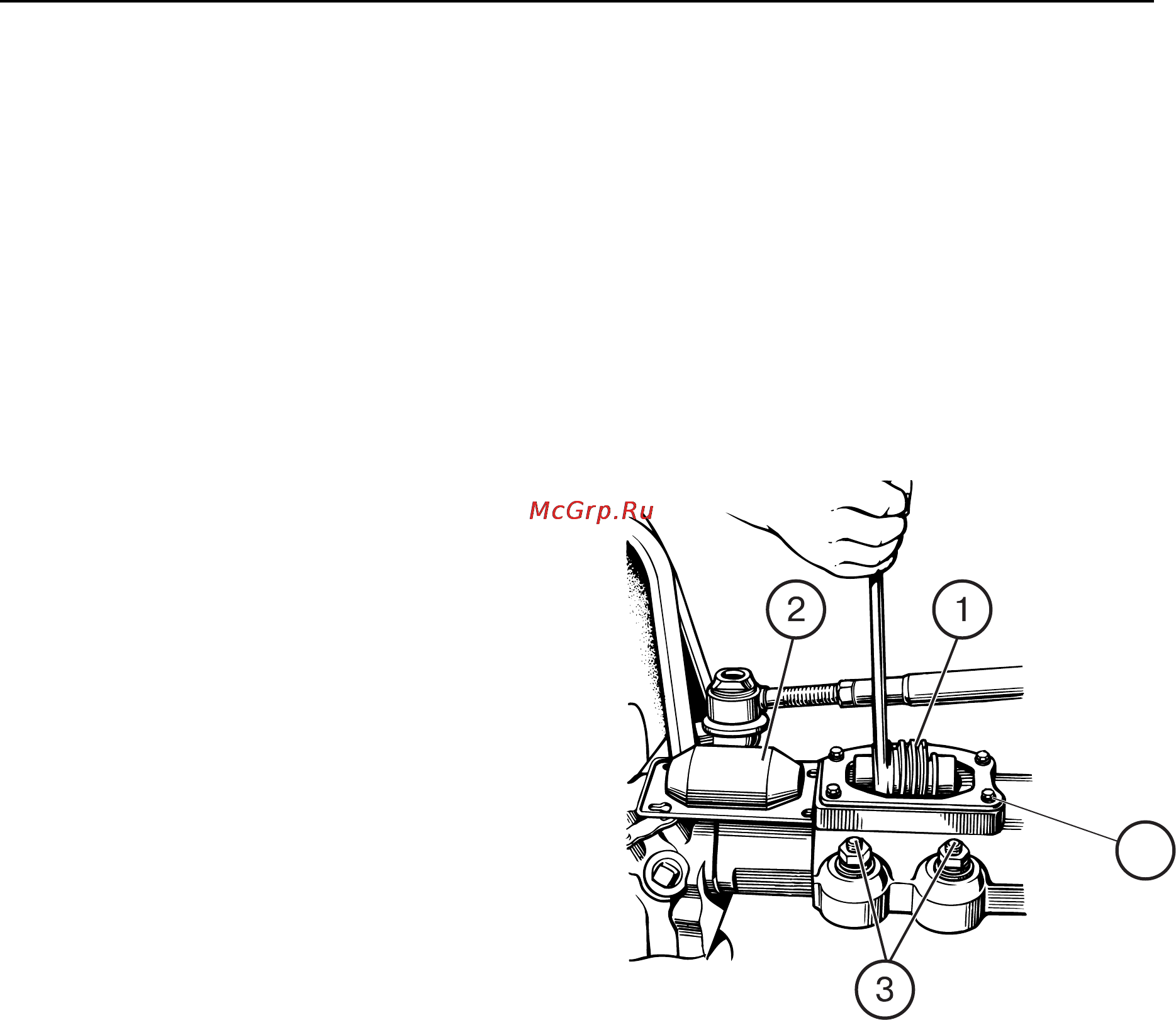

а) отверните болты (4) и снимите
крышку (2);
б) освободите клинья рукавов (3), от-
вернув гайки настолько, чтобы
обеспечить свободное перемеще-
ние корпусов конических пар.
Вращением регулировочного винта
(1) с помощью ключа обеспечивает-
ся перемещение в рукавах передне-
го моста корпусов бортовых редук-
торов с колесами и получение тре-
буемой колеи в указанных интерва-
лах. Вращение регулировочного
винта должно сопровождаться из-
менением длины рулевых тяг.
63
