Раздел Е. Регулировки Беларус - 90/92 - Руководство по эксплуатации

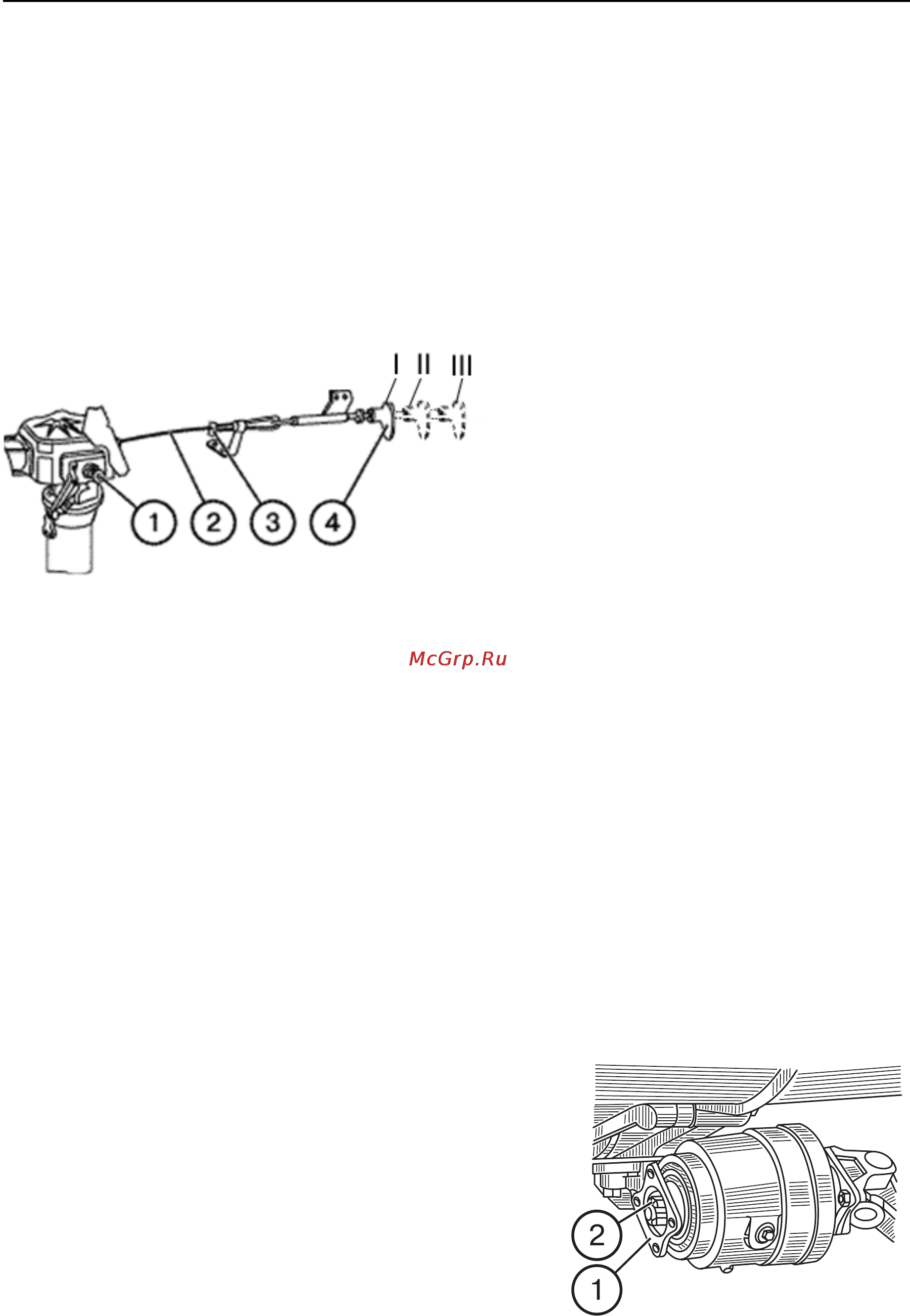

РЕГУЛИРОВКА УПРАВЛЕНИЯ
БЛОКИРОВКОЙ ДИФФЕРЕНЦИАЛА
ЗАДНЕГО МОСТА
Для нормальной работы управления
блокировкой дифференциала пра-
вильно отрегулируйте взаимное поло-
жение рукоятки 4 и крана 1 датчика
блокировки, для чего:
а) свободный конец троса 2 закрепи-
те в фиксаторе винтом 3, при этом
конец троса должен выступать за
фиксатор на 5-10 мм, не более;
б) установите рукоятку 4 в положе-
ние I. Натяните трос до начала
поворота крана и зафиксируйте
муфту винтами 3; второй фикса-
тор подведите к муфте вплотную и
закрепите его винтом.
Для проверки правильности регули-
ровки установите рукоятку в фиксиро-
ванное положение II, при этом риска
на кране 1 должна совпадать с риской
"вкл." на крышке датчика блокировки.
Рукоятка и кран должны возвращаться
в положение I из положений II и III под
действием пружины.
70
РЕГУЛИРОВКА КАРДАННОГО ПРИВОДА
ПВМ
В карданном приводе регулируйте предо-
хранительную муфту в промежуточной
опоре и проверяйте боковой люфт в под-
шипниках кардана.
Предохранительную муфту регулируйте
на передачу крутящего момента в преде-
лах 40-80 кгс•м (400-800 Н•м). Регулиров-
ку муфты производите затяжкой гайки 2
заднего хвостовика вала промежуточной
опоры до обеспечения передачи требуе-
мого крутящего момента.
Периодически проверяйте боковой люфт
в подшипниках крестовин кардана. При
наличии люфта разберите шарнир и про-
верьте состояние подшипников и кресто-
вин, изношенные детали замените. При
сборке обоймы сальников запрессовывай-
те их до упора в подшипник.
Карданный вал динамически отбаланси-
рован. Без особой надобности разборку
карданного вала не производите. При за-
мене в процессе эксплуатации деталей —
трубы с вилками шарнира и фланца —
вал в сборе с двумя шарнирами заново
балансируйте динамически приваркой
пластин на обоих концах трубы. Дисба-
ланс не должен превышать 55 г•см. Не
проворачивайте карданные валы монти-
ровками, ключами и другими приспособ-
лениями во избежание повреждения уп-
лотнений и выхода из строя подшипников
крестовин.
