Раздел Д Агрегатирование Беларус – 90/92 Руководство по эксплуатации

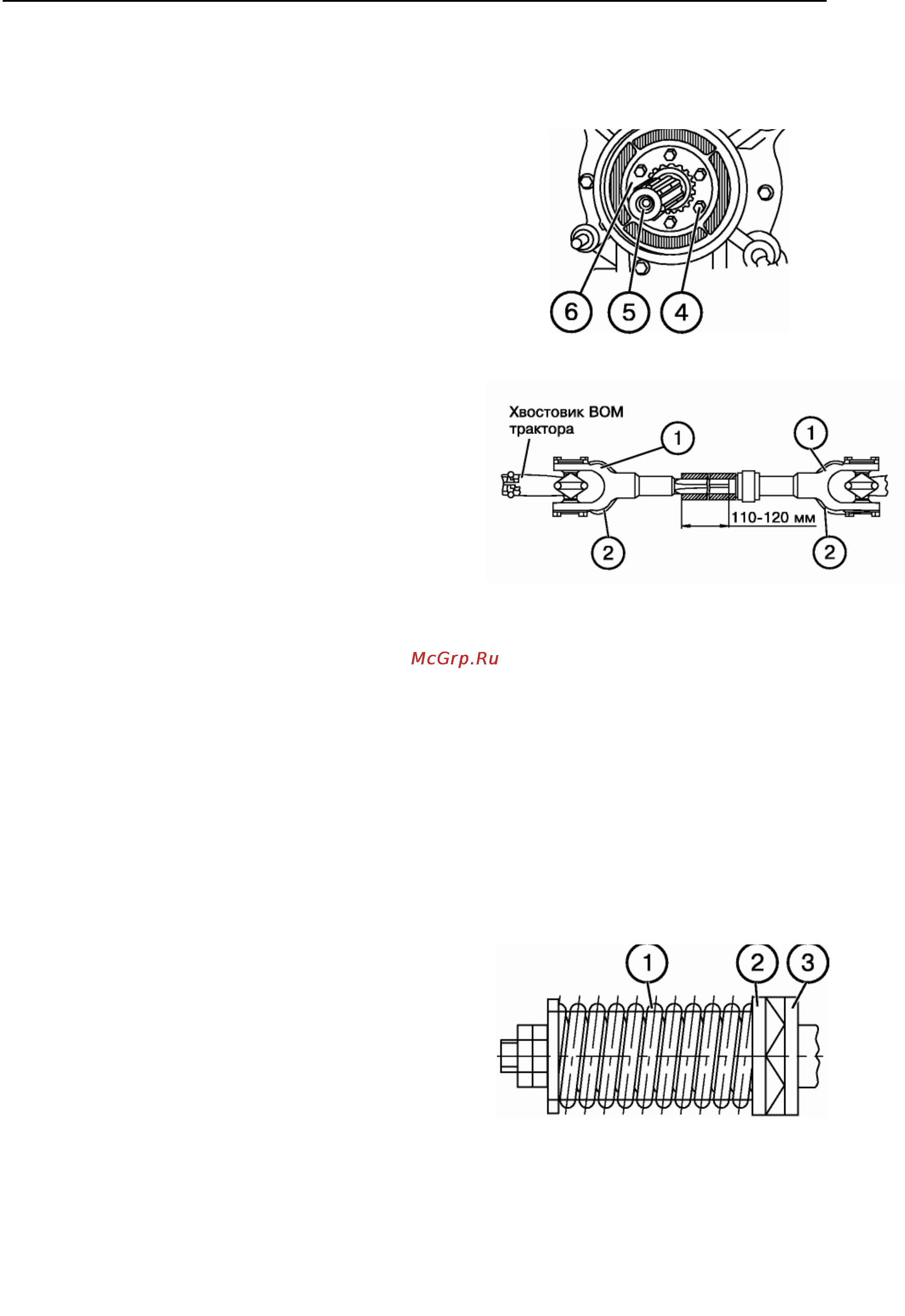

Для замены хвостовика ВОМ выпол-
ните следующие операции:
1. Отверните два болта и снимите колпак (1).
2. Отвинтите четыре гайки (3) и
снимите кожух (2).
3. Отверните шесть болтов (4), сними-
те плиту (6) и выньте хвостовик (5).
4. Установите другой хвостовик в шлице-
вое отверстие и установите плиту (6).
5. Соберите остальные детали в после-
довательности обратной демонтажу.
в) смажьте солидолом вал и трубу те-
лескопического соединения кардан-
ной передачи. Установите шарнир
карданной передачи на хвостовик
ВОМ, надежно закрепите его в фик-
саторной канавке. Убедитесь, что
вилки (1) шарниров промежуточного
(телескопического) вала лежат уш-
ками (2) в одной плоскости. Несо-
блюдение указанного требования
вызывает перегрузки карданной пе-
редачи и ВОМ;
г) установите кожух карданного вала
сельхозмашины;
д) после установки карданной передачи
убедитесь, что отсутствует упирание
элементов телескопического соеди-
нения карданной передачи при край-
них положениях машины относи-
тельно трактора; минимальное пере-
крытие телескопической части кар-
данной передачи должно составлять
110-120 мм, так как при меньшей ве-
личине перекрытия возможно размы-
кание передачи.
Длина пружины (1) предохранительной муфты
сельскохозяйственной машины должна быть
отрегулирована так, чтобы при перегрузках
кулачковые муфты 2 и 3 поворачивались одна
относительно другой. Чрезмерная затяжка
пружины приводит к несрабатыванию муфты и
перегрузкам карданной передачи и ВОМ.
Включайте независимый привод ВОМ на ми-
нимальных оборотах дизеля или при останов-
ленном дизеле. Включение синхронного при-
вода ВОМ производите при работающем дизе-
ле при плавном включении муфты сцепления.
При работе трактора без использования ВОМ
рычаг управления ВОМ обязательно устано-
вите в положение «ВОМ выключен», муфту
переключения двухскоростного привода ВОМ
- в положение 1 (540 об/мин), а рычаг пере-
ключения с независимого на синхронный при-
вод ВОМ - в среднее (нейтральное) положе-
ние.
53
