Раздел Д Агрегатирование Беларус – 90/92 Руководство по эксплуатации

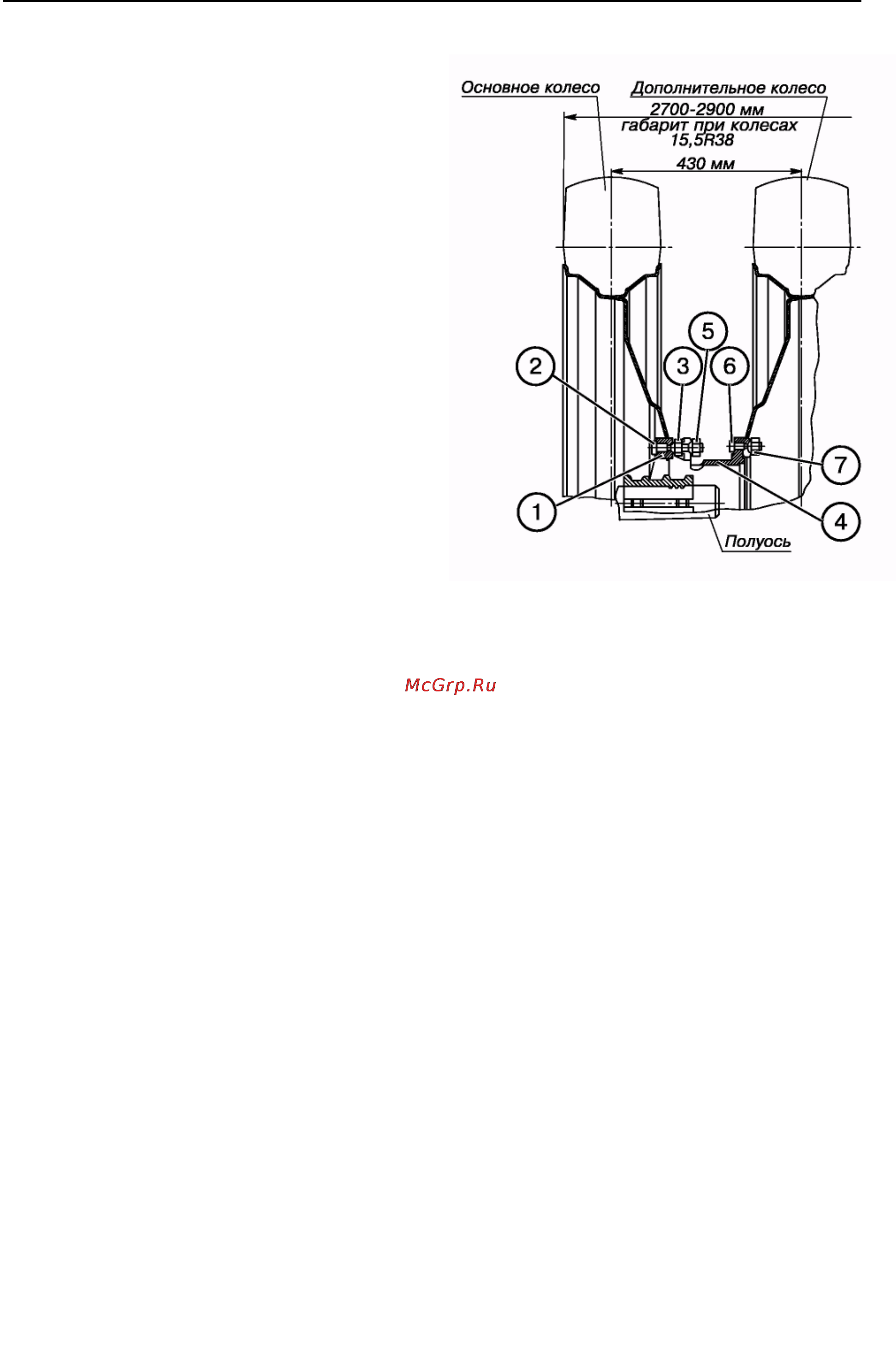

Установка сдвоенных задних колес
С целью повышения проходимости на
тракторы посредством дополнитель-
ных проставок могут устанавливаться
сдвоенные задние колеса типоразме-
ров 15,5R38. Для установки дополни-
тельного колеса снимите основное ко-
лесо, выпрессуйте из ступицы (1) ко-
роткие и запрессуйте длинные болты
(2), находящиеся в комплекте проста-
вок. На болты (2) установите основное
колесо и закрепите его гайками (3). За-
тем на эти же болты установите про-
ставку (4) и закрепите гайками (5). По-
сле этого на болты (6) проставки уста-
новите дополнительное колесо и за-
крепите его гайками (7). Момент затяж-
ки гаек крепления задних колес
300…350 Н•м (30…35 кгс•м).
ВНИМАНИЕ! Запрещается исполь-
зование сдвоенных колес для по-
вышения тягового усилия на крюке.
