Раздел Ж.Техническое обслуживание Беларус – 90/92 Руководство по эксплуатации
98

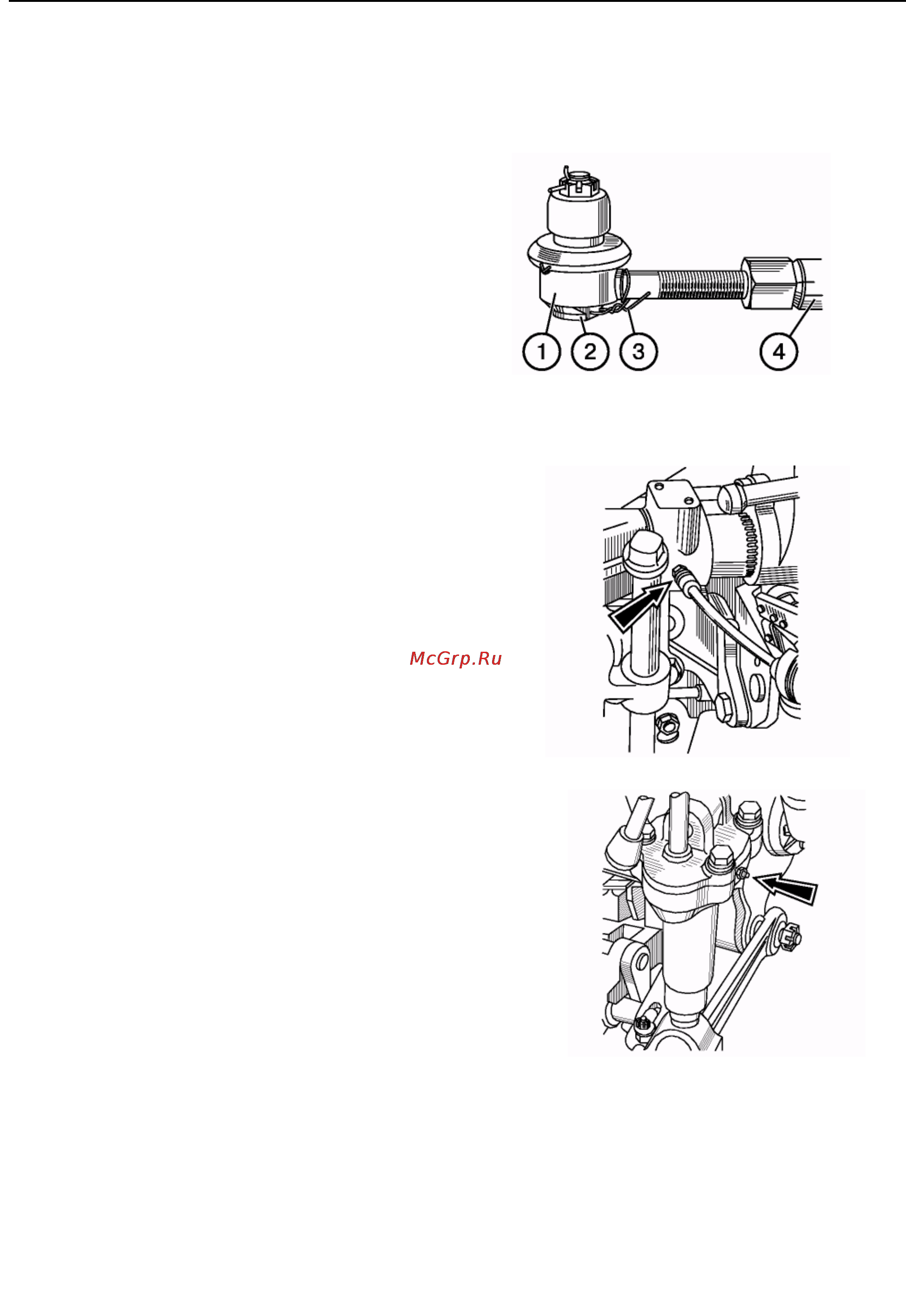

Операция 34. Шарниры рулевой тяги
При работающем дизеле поверните
рулевое колесо в обе стороны для
проверки свободного хода и люфтов в
шарнирах (1) рулевой тяги (4).
При наличии люфтов в шарнирах вы-
полните следующие операции:
• снимите контровочную проволоку (3);
• затяните резьбовые пробки (2);
• законтрите пробки проволокой (3).
ПРИМЕЧАНИЕ: Если подтяжкой
резьбовых пробок люфт в шарнирах
не устраняется, разберите шарнир и
замените изношенные детали.
'Операция 35. Смазка подшипника
правого раскоса ЗНУ
С помощью шприца смажьте регули-
ровочный механизм правого раскоса
через пресс-масленку (одна точка
смазки). Сделайте 4...6 нагнетаний
шприцем. Смазка — «Литол-24».
'Операция 36. Смазка втулок пово-
ротного вала ЗНУ
Прошприцуйте две точки смазки через
пресс-масленки в кронштейне навески
до появления смазки из зазоров.
Смазка — «Литол-24».
Операция 37. Наружные болтовые
соединения
Проверьте и, если необходимо, под-
тяните наиболее ответственные бол-
товые соединения:
• гайки передних и задних колес и
болты ступиц задних колес;
• передний брус — лонжероны полу-
рамы;
• лонжероны полурамы — корпус
сцепления;
• крепеж пластин ТСУ;
• дизель — корпус сцепления;
• корпус сцепления — корпус коробки
передач;
корпус коробки передач — корпус
заднего моста;
корпус заднего моста — кронштей-
ны ЗНУ и ТСУ;
передние и задние опоры кабины;
кронштейны и пальцы рулевого гид-
роцилиндра;
корпус заднего моста — рукава по-
луосей;
корпус ПВМ — рукава - колесные
редукторы;
