5.2 Обеспечение доступа к составным частям для технического обслу-

живания

Перед проведением работ по техническому обслуживанию необходимо под-

нять, затем зафиксировать капот трактора, и, при необходимости, снять обе бокови-

ны, для чего требуется выполнить следующее:

- потянуть за рукоятку 2 (рисунок 5.2.1) и приподнять капот 1 за поручень 3;

- зафиксировать капот 1 посредством тяги 4;

- убедиться в том, что капот 1 надежно зафиксирован в поднятом положении;

- при необходимости, снимите левую боковину 6 и правую боковину 5, предва-

рительно отвернув по три крепежных болта 7 с каждой стороны.

Для обеспечения доступа к маслобаку ГНС необходимо открыть люк 8 (рису-

нок 5.2.1), предварительно открыв замок 9.

ЗАПРЕЩАЕТСЯ ОТКРЫВАТЬ КАПОТ 1 (РИСУНОК 5.2.1) И ЛЮК 8 ОД-

НОВРЕМЕННО.

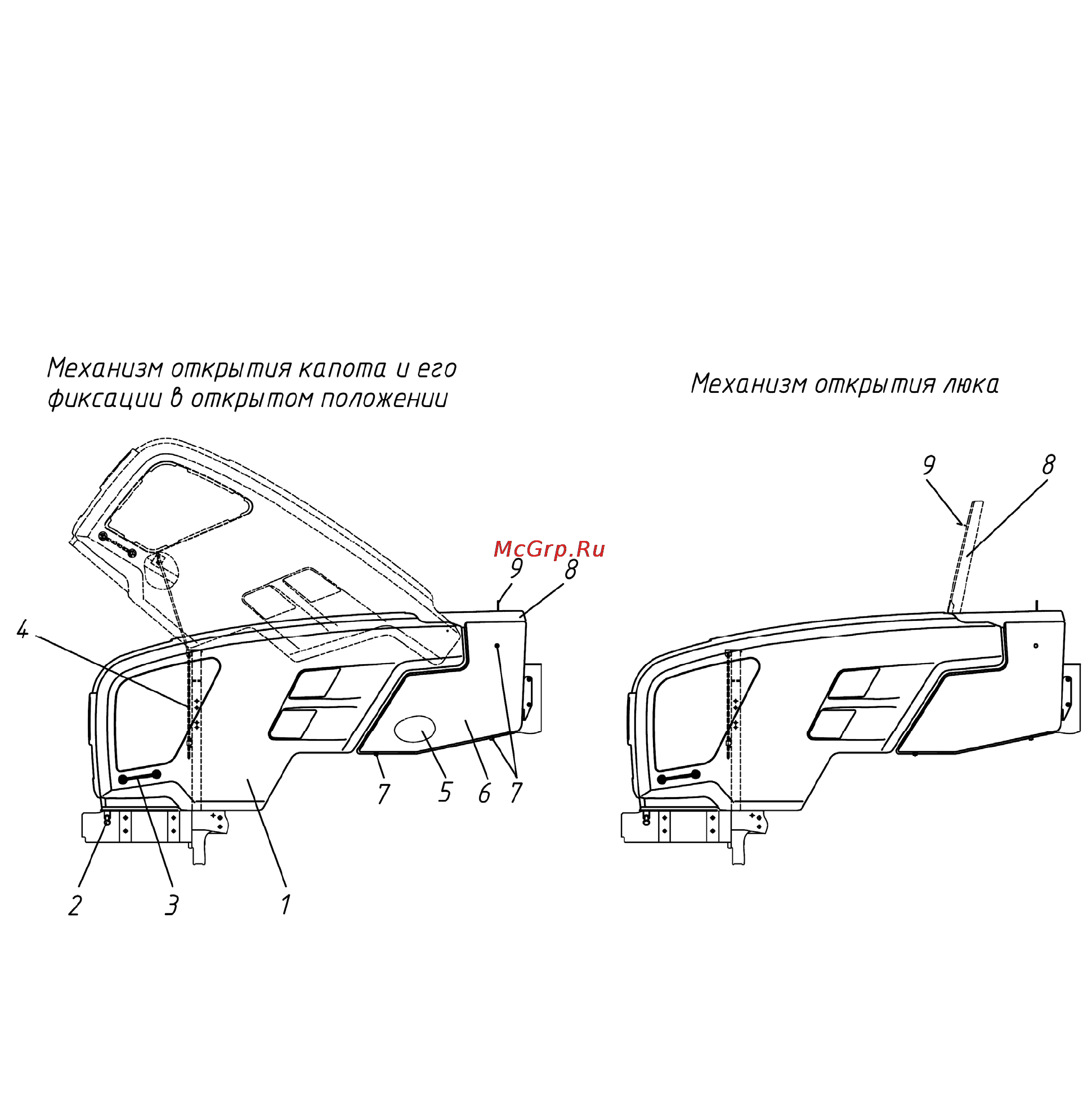

1 – капот; 2 – рукоятка; 3 – поручень; 4 – тяга; 5, 6 – боковины; 7 – болт;

8 – люк; 9 – замок.

Рисунок 5.2.1 – Механизм открытия капота и люка, фиксация капота в откры-

том положении
