1025.5-0000010 РЭ
87
При установке ЗНУ в транспортное положение необходимо выполнить полную
блокировку стяжек в транспортном положении.
Полную блокировку стяжек в транспортном положении необходимо выполнять
следующим образом:
- если стяжки были полностью заблокированы в рабочем положении, то при под-
нятом в верхнее положение машины (орудия), необходимо проверить величину бокового
раскачивания машины (орудия), которое не должно превышать 20 мм в каждую сторону.
При необходимости подрегулируйте длину стяжки, вращая винт 2 рукояткой 3;
- если стяжки были частично заблокированы в рабочем положении, то необходимо
сначала выполнить полную блокировку стяжек в рабочем положении, как указано выше. За-
тем, при поднятом в верхнее положение машины (орудия), необходимо проверить величину
бокового раскачивания машины (орудия), которое не должно превышать 20 мм в каждую
сторону. При необходимости подрегулируйте длину стяжки, вращая винт 2 рукояткой 3.
4.3.3.1.3 Внешние винтовые стяжки
При эксплуатации трактора Внешние винтовые стяжки должны быть всегда за-
блокированы в одном из трех положений:
- частичная блокировка стяжек в рабочем положении;
- полная блокировка стяжек в рабочем положении;
- полная блокировка стяжек в транспортном положении.
Частичную блокировку стяжек в рабочем положении необходимо выполнять сле-
дующим образом:
- присоедините машину (орудие) к нижним тягам и приподнимите ее до отрыва от земли;
- установите машину (орудие) симметрично продольной оси трактора;
- стяжки должны быть присоединены к нижним отверстиям кронштейнов 1, как по-
казано на виде а) рисунка 4.3.5;
- для получения раскачивания орудия в каждую сторону не менее 125 мм в или в
соответствии с инструкцией по эксплуатации машины, подрегулируйте длины стяжек 2
вращением центрального элемента А стяжек.
ВНИМАНИЕ: ОБЯЗАТЕЛЬНО ВЫДЕРЖИВАЙТЕ РАЗМЕР РАСКАЧИВАНИЯ МА-
ШИНЫ НЕ МЕНЕЕ 125 ММ, ВО ИЗБЕЖАНИЕ РАЗРЫВА СТЯЖЕК ПРИ ПОДЪЕМЕ МА-
ШИНЫ В ТРАНСПОРТНОЕ ПОЛОЖЕНИЕ!

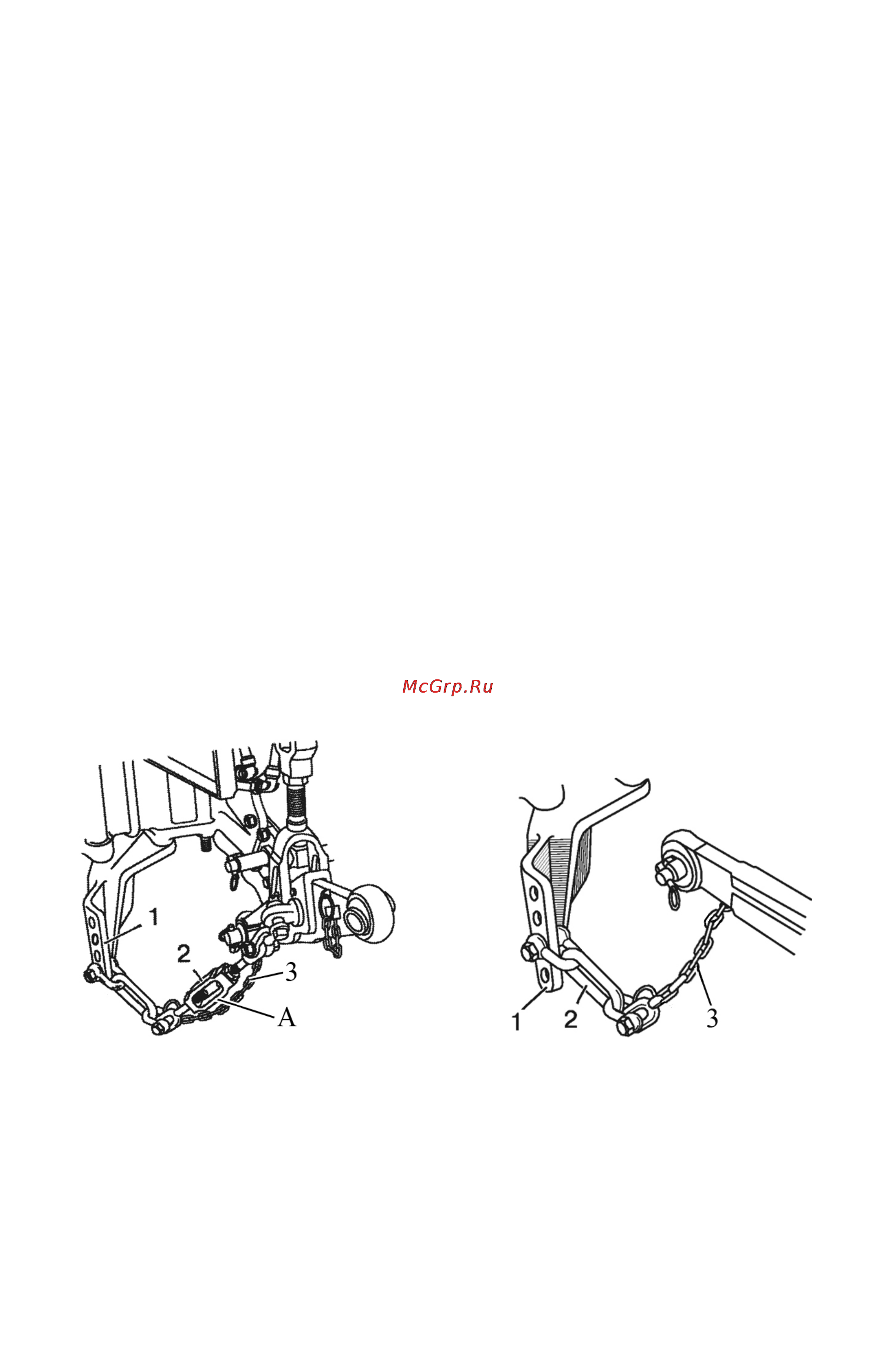

а) Частичная блокировка внешних стяжек б) Полная блокировка внешних стяжек
1 – кронштейн; 2 – стяжка; 3 – ограничительная цепь.
Рисунок 4.3.5 – Частичная и полная блокировка внешних стяжек
Полную блокировку стяжек в рабочем положении необходимо выполнять сле-
дующим образом:
- присоедините машину (орудие) к нижним тягам и приподнимите ее до отрыва от земли;
- установите машину (орудие) симметрично продольной оси трактора;
- стяжки должны быть присоединены ко вторым снизу отверстиям кронштейнов 1,
как показано на виде б) рисунка 4.3.5;
- проверьте величину бокового раскачивания машины (орудия), которое не должно
превышать 20 мм в каждую сторону;
- для ограничения раскачивания орудия в каждую сторону не более 20 мм подре-
гулируйте длины стяжек 2 вращением центрального элемента А стяжек.
