Беларус 1025.5 [47/159] 0000010 рэ

1025.5-0000010 РЭ

Каждая из трех рукояток 1, 2, 3 (рисунок 2.19.1) распределителя РП70-1221 или

РП70-1221.1 или RS213Mita имеет четыре положения:

- «Плавающее» – крайнее верхнее фиксированное положение;

- «Принудительное опускание» – среднее верхнее нефиксированное положение

между позициями «Плавающее» и «Нейтраль». В положении "Принудительное опуска-

ние" при работающем двигателе рукоятку следует удерживать рукой, так как после от-

пускания рукоятка автоматически возвращается в

положение «Нейтраль»;

- «Нейтраль» – среднее нижнее фиксированное положение;

- «Подъем» – при установленном распределителе РП70-1221 или RS213Mita

крайнее нижнее нефиксированное положение. В положении "Подъем" при работающем

двигателе рукоятку следует удерживать рукой, т. к после отпускания рукоятка автомати-

чески возвращается в положение «Нейтраль» (при установленном распределителе

РП70-1221.1 рукоятка 2 имеет фиксацию без автовозврата в положение

«Нейтраль».

Поэтому при работе с использованием указанного золотника в положении «Подъем» во

избежание перегрева гидросистемы и преждевременного выхода из строя насоса и дру-

гих узлов гидронавесной системы, не забывайте после выполнения операции устано-

вить рычаг управления данным золотником в положение «Нейтраль»).

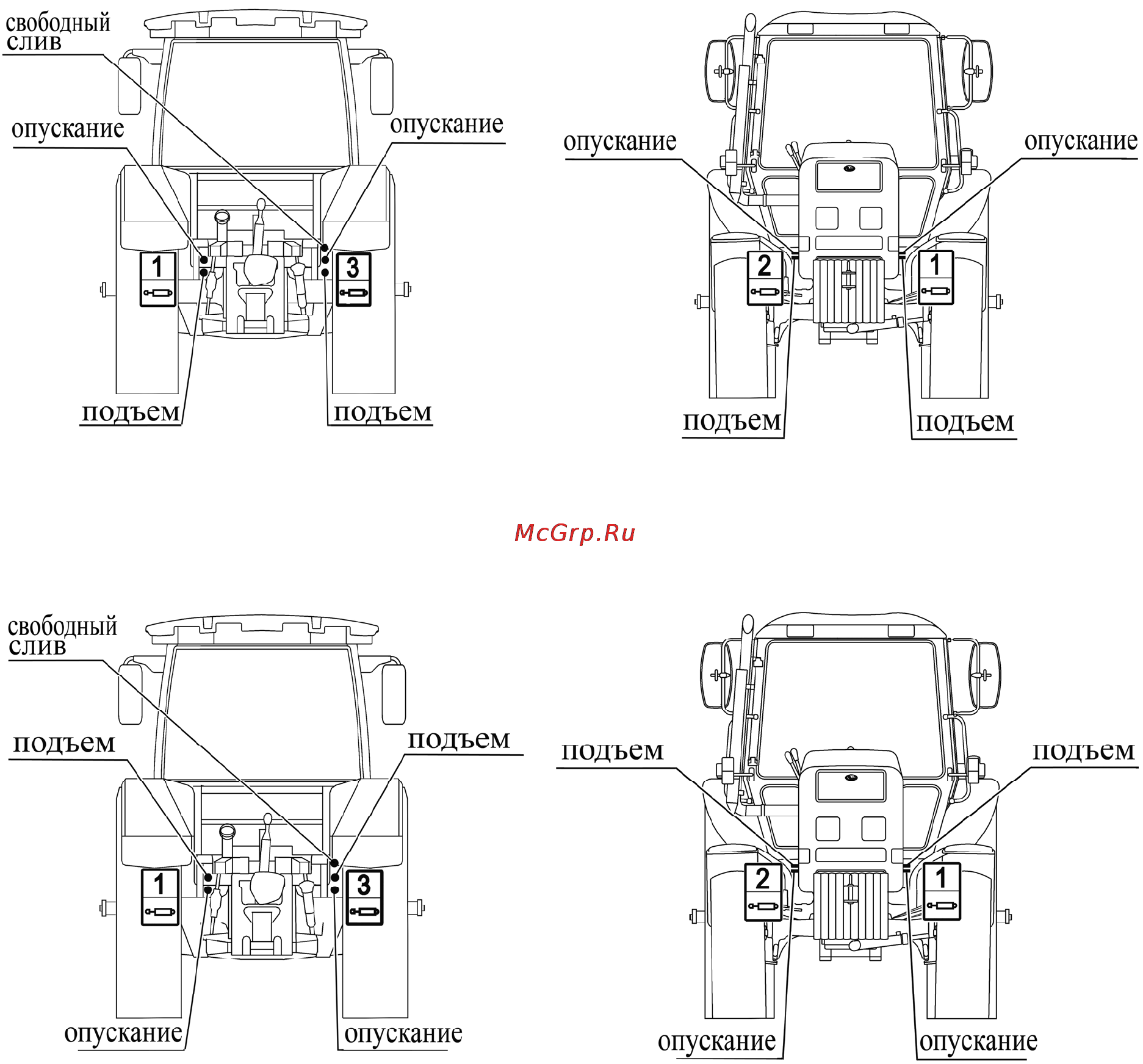

Схема расположения и подключения выводов распределителя РП70-1221 и РП70-

1221.1 к внешним потребителям на тракторах «БЕЛАРУС-1025.5» представлена на ри-

сунке 2.19.2.

Рисунок 2.19.2 – Схема расположения и подключения выводов распределителя

РП70-1221 и РП70-1221.1 к внешним потребителям

Схема расположения и подключения выводов распределителя RS213Mita к внешним

потребителям на тракторах «БЕЛАРУС-1025.5» представлена на рисунке 2.19.3.

Рисунок 2.19.3 – Схема расположения и подключения выводов распределителя

RS213Mita к внешним потребителям
