1025.5-0000010 РЭ

4.3.3.3 Верхняя тяга

Верхняя тяга представлена на рисунке 4.3.8.

Длина верхней тяги может быть отрегулирована в пределах от 500 до 740 мм.

Регулировку длины верхней тяги производить в следующей последовательности:

- отвернуть контргайку 4 (рисунок 4.3.8);

- вращая рукоятку 3 трубы 2 по часовой или против часовой стрелки изменить

длину верхней тяги;

- отрегулировав длину тяги, законтрить винтовое соединение контргайкой 4.

Для присоединения верхней тяги к орудию использовать палец 6 заднего шарни-

ра, для фиксации пальца установить на него чеку с кольцом 7.

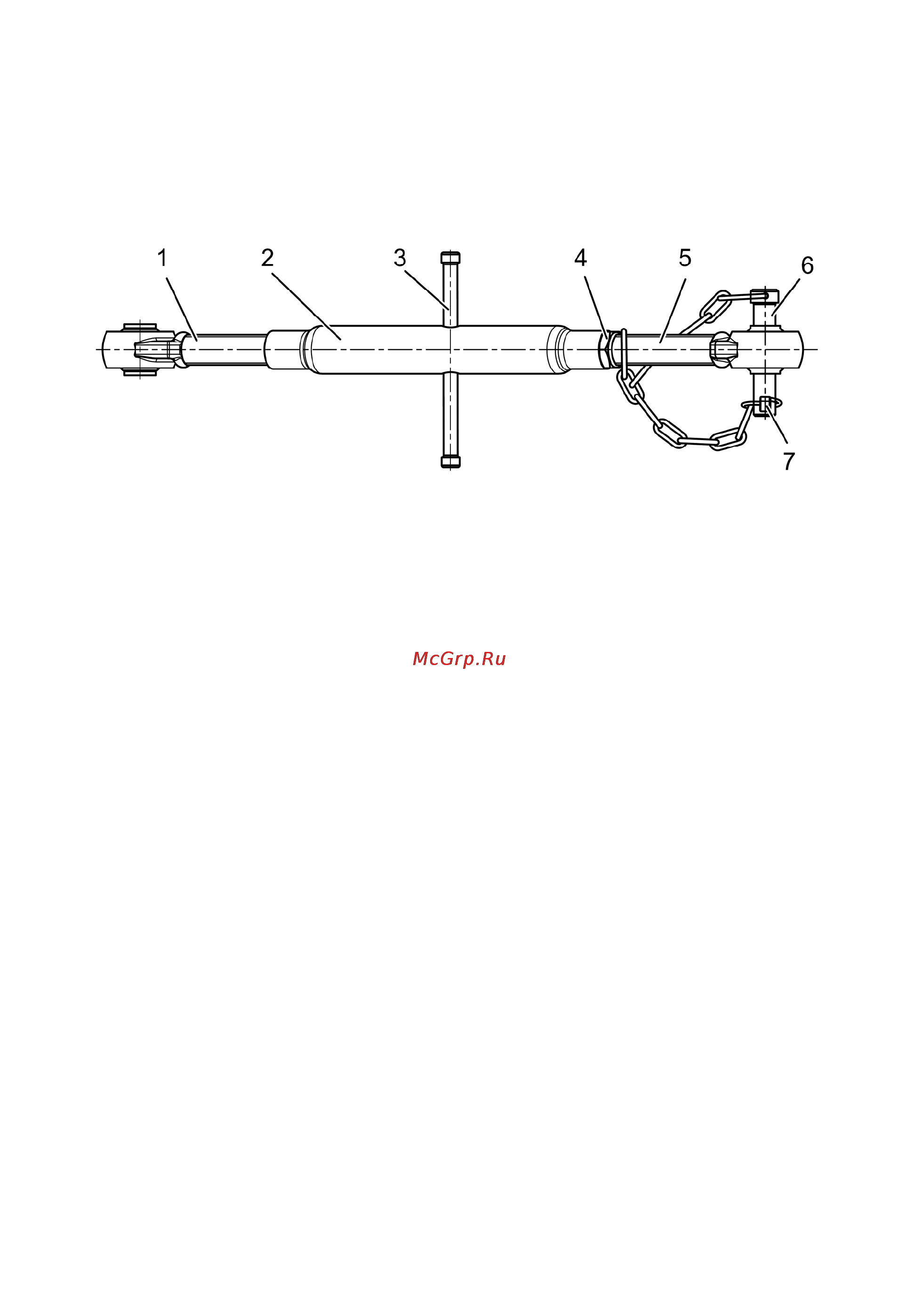

1 – винт с шарниром передний; 2 – труба; 3 – рукоятка; 4 – контргайка, 5 – винт с

шарниром задний; 6 – палец; 7 – чека с кольцом.

Рисунок 4.3.8 – Верхняя тяга

4.3.4 Навешивание орудий на трактор

При навешивании орудий на трактор убедитесь в том, что в зоне навески орудия

никого нет. С помощью органов управления ЗНУ опустите нижние тяги в нужное положе-

ние и соедините шарниры нижних тяг с орудием, а затем, с помощью пальца, шарнир

верхней тяги. Для регулировки орудия в поперечной плоскости используйте правый рас

кос. Регулировку в продольной плоскости для выравнивания глубины хода передних и

задних рабочих органов навесного орудия обеспечивайте изменением длины верхней тя-

ги, вращая трубу тяги в соответствующую сторону.

Окончательную регулировку машин производите в поле.

Перед началом работы проверьте, чтобы:

- детали трактора не находились в опасной близости от элементов орудия;

- верхняя тяга не касалась ограждения ВОМ при самом нижнем положении орудия;

- карданный привод от ВОМ не был чрезмерно длинным, с большими углами

шарниров и чтобы не было распорных усилий;

- ограждение ВОМ не касалось ограждения карданного привода машины;

- медленно поднимите орудие и проверьте наличие зазоров между трактором и

орудием в поднятом положении;

- проверьте наличие требуемого бокового качания нижних тяг и, если необходимо,

отрегулируйте с помощью стяжек.

ПРЕДОСТЕРЕЖЕНИЕ: НЕКОТОРОЕ НАВЕСНОЕ ИЛИ ПОЛУНАВЕСНОЕ ОБОРУ-

ДОВАНИЕ МОЖЕТ КАСАТЬСЯ КАБИНЫ И ПОВРЕЖДАТЬ ЕЕ. ЭТО МОЖЕТ ПРИВЕСТИ

К ПОВРЕЖДЕНИЮ СТЕКОЛ КАБИНЫ И К ТРАВМИРОВАНИЮ ОПЕРАТОРА. ПРОВЕРЬ-

ТЕ НАЛИЧИЕ ДОСТАТОЧНОГО ЗАЗОРА (НЕ МЕНЕЕ 100 ММ) МЕЖДУ ПОДНЯТЫМ В

ВЕРХНЕЕ ПОЛОЖЕНИЕ ОРУДИЕМ И КАБИНОЙ ОПЕРАТОРА!

Навешивание машин (орудий) на трактор осуществляйте также посредством ав-

томатической сцепки СА-1, присоединяемой к навесному устройству трактора в трех точ-

ках (два задних шарнира нижних тяг и задний шарнир верхней тяги).
