2.10 Рулевое управление

2.10.1 Общие сведения

Тракторы «БЕЛАРУС-1025.5» оборудованы гидрообъемным рулевым управлением

(ГОРУ). Если двигатель остановлен, насос питания ГОРУ, приводимый от коленчатого вала

двигателя, не питает гидравлическую систему ГОРУ и она автоматически переходит на руч-

ной режим, при котором требуется большее усилие на рулевом колесе для поворота трактора.

2.10.2 Регулировки рулевого колеса

Рулевое колесо имеет следующие регулировки:

- по углу наклона к горизонту;

- по высоте, вдоль оси рулевого вала.

Для изменения положения рулевого колеса по высоте выполните следующее:

- отверните зажим 2 (рисунок 2.10.1) на 3-5 оборотов;

- переместите колесо 1 в удобное для работы положение;

- заверните зажим 2 максимально возможным усилием пальцев руки.

Диапазон регулировки рулевого колеса по высоте равен 100 мм, бесступенчатый.

Для изменения угла наклона рулевой колонки выполните следующее:

- потяните на себя рукоятку 3.

- наклоните рулевую колонку в удобное для работы положение и, отпуская рукоятку

3, плавно покачивайте рулевую колонку в продольном направлении до надежной фиксации.

Рулевая колонка может наклоняться и фиксироваться в четырех положениях от

25° до 40° с интервалом 5°.

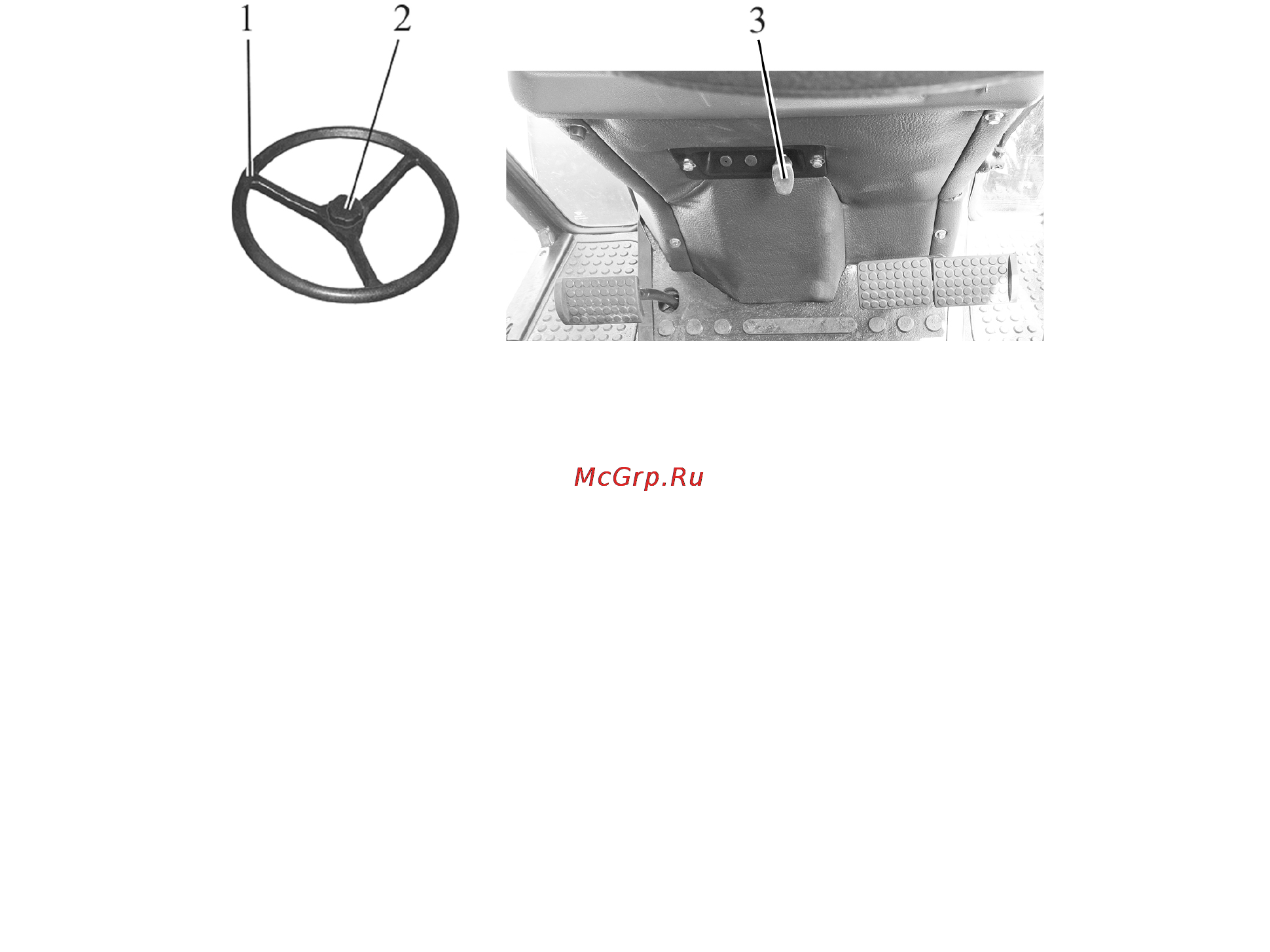

1 – рулевое колесо; 2 – зажим; 3 – рукоятка фиксации наклона рулевой колонки.

Рисунок 2.10.1 – Регулировки рулевого колеса

2.11 Управление стояночным тормозом

Верхнее положение рычага 37 (рисунок 2.1.1) – стояночный тормоз включен.

Нижнее положение рычага 37 – стояночный тормоз выключен.

Для выключения стояночного тормоза нажмите кнопку рычага управления и опус-

тите рычаг 37 вниз до упора.

2.12 Рукоятка ручного управления подачей топлива

При перемещении рукоятки 42 (рисунок 2.1.1) в крайнее переднее положение

осуществляется максимальная подача топлива, при перемещении в крайнее заднее по-

ложение – минимальная подача топлива, соответствующая минимальным оборотам хо-

лостого хода.

2.13 Педали трактора

2.13.1 При нажатии на педаль 24 (рисунок 2.1.1) сцепление выключается.

2.13.2 При нажатии на педаль 27 (рисунок 2.1.1) происходит затормаживание зад-

него левого колеса.

2.13.3 При нажатии на педаль 28 (рисунок 2.1.1) происходит затормаживание зад-

него правого колеса. Соединительная планка тормозных педалей предназначена для

одновременного торможения правым и левым тормозами.

2.13.4 При нажатии на педаль 29 (рисунок 2.1.1) увеличиваются обороты двигателя.
