5.4.2.9 Операция 24. Смазка подшипников осей шкворней ПВМ

Для смазки подшипников 3 осей шкворней ПВМ необходимо выполнить следующее:

- снять колпачки 1 (рисунок 5.4.13) с четырех масленок 2 подшипников 3;

- очистить масленки 2 от загрязнений и засохшей смазки;

- прошприцевать масленки 2 смазкой, произведя от четырех до шести нагнетаний.

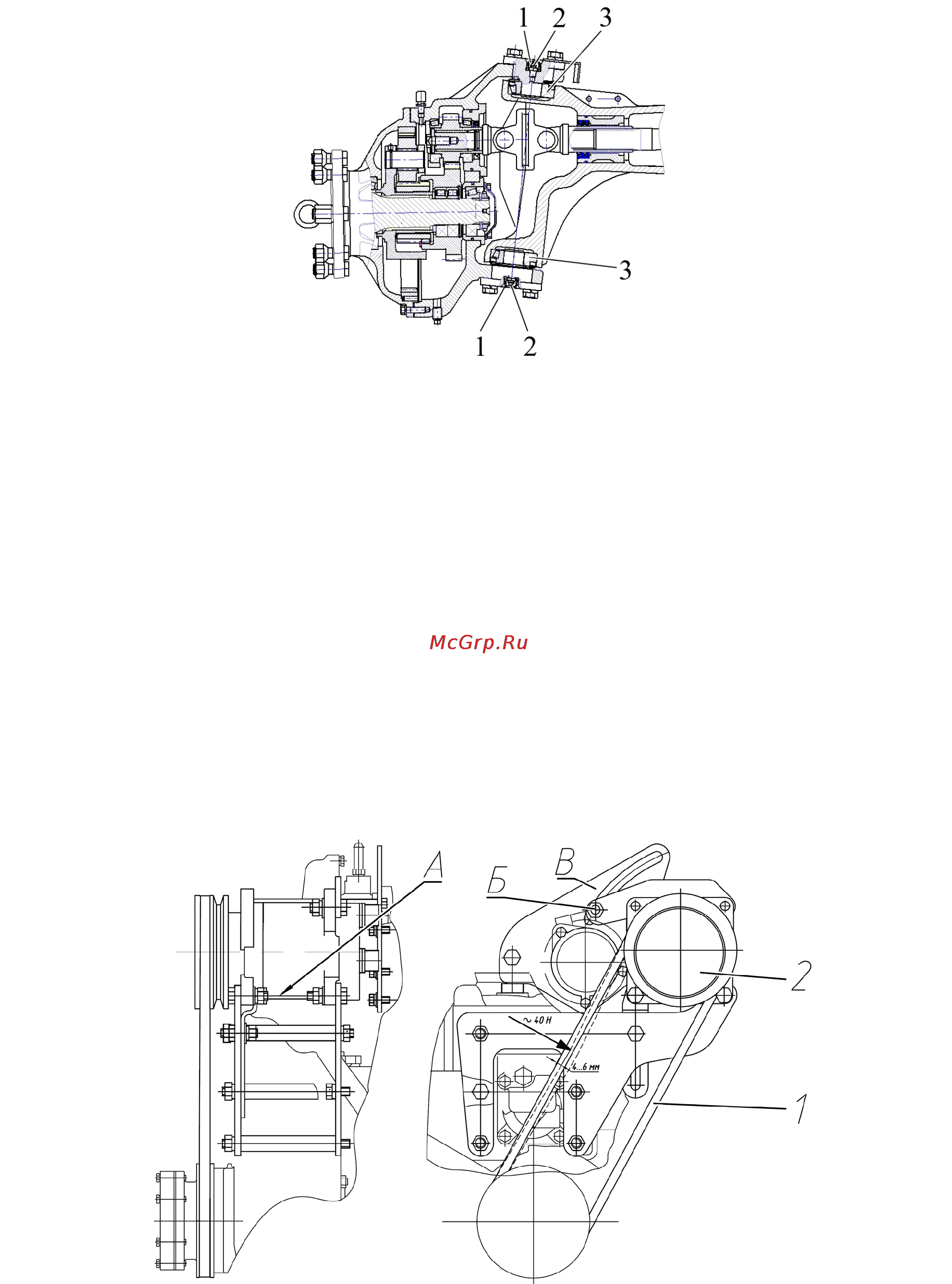

1 – колпачок, 2 – масленка; 3 – подшипник.

Рисунок 5.4.13 – Смазка подшипников осей шкворней ПВМ

5.4.2.10 Операция 25. Проверка / регулировка натяжения ремня привода компрес-

сора кондиционера

Примечание – Операция выполняется на тракторе при установке кондиционера

взамен вентилятора-отопителя.

1 Проверка натяжения ремня привода компрессора кондиционера:

Натяжение ремня 1 (рисунок 5.4.14) привода компрессора кондиционера считает-

ся нормальным, если прогиб его ветви «шкив коленчатого вала двигателя – шкив ком-

прессора» измеренный посередине, находится в пределах 4…6 мм при приложении

силы (39 + 2,0) Н перпендикулярно середине ветви.

Если это условие не соблюдается, необходимо произвести регулировку натяже-

ния

ремня привода компрессора кондиционера.

2. Регулировка натяжения ремня привода компрессора кондиционера:

Регулировку натяжения ремня 1 (рисунок 5.4.14) необходимо производить по-

средством поворота компрессора 2 на оси вращения А и зажима резьбового соедине-

ния Б в пазу сектора В. После регулировки прогиб ремня от усилия (39 + 2,0) Н, прило-

женного перпендикулярно середине ветви, должен быть от 4 до 6 мм.

1 – ремень; 2 – компрессор.

Рисунок 5.4.14 – Регулировка натяжения ремня привода компрессора кондиционера
