1025.5-0000010 РЭ

2.18 Управление насосом ГНС

Валик включения насоса ГНС 1 (рисунок 2.18.1) имеет два положения:

- «насос ГНС включен» – валик 1 повернут против часовой стрелки до упора;

- «насос ГНС выключен» – валик 1 повернут по часовой стрелке до упора.

Прежде чем повернуть валик 1 в любое из двух положений, ослабьте болт 2 на

1…1,5 оборота и поверните валик 1 вместе со стопорной пластиной. Затяните болт 2.

Схема включения насоса ГНС представлена на рисунке 2.18.1, а также приведена

в инструкционной табличке на нижней части передней стенке кабины.

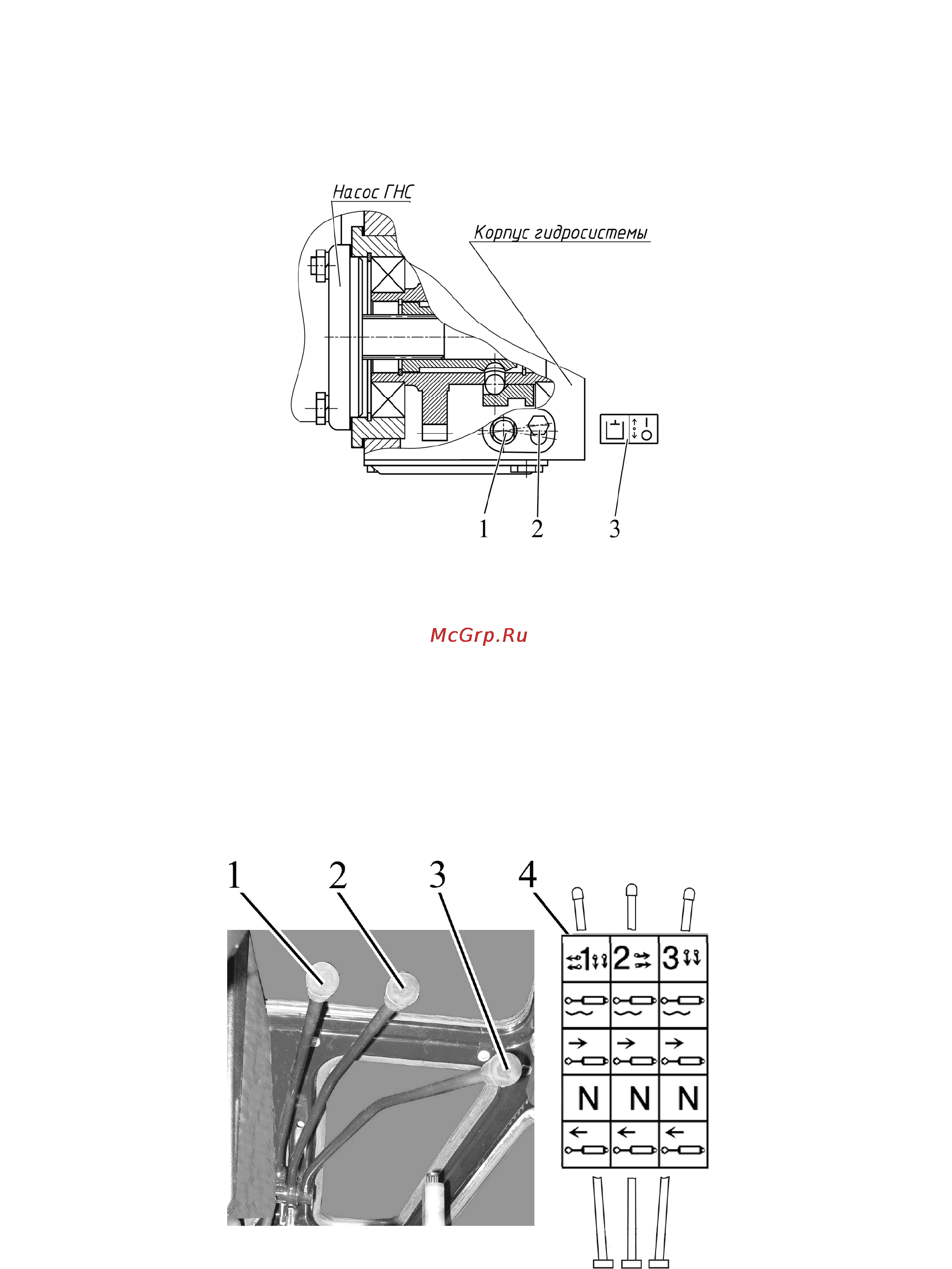

1 – валик включения насоса ГНС; 2 – болт; 3 – схема включения насоса ГНС.

Рисунок 2.18.1 – Управление насосом ГНС

Примечание – На рисунке 2.18.1 показано положение «насос ГНС выключен».

ВНИМАНИЕ: ВКЛЮЧАЙТЕ И ВЫКЛЮЧАЙТЕ НАСОС ГНС ТОЛЬКО НА МИНИ-

МАЛЬНЫХ ХОЛОСТЫХ ОБОРОТАХ ДВИГАТЕЛЯ!

При возникновении дефектов ГНС, приведших к утечкам масла из гидронавесной

системы, выключайте насос ГНС при транспортировке трактора к месту ремонта.

2.19 Управление выводами распределителя ГНС (выносными цилиндрами)

2.19.1 Управление выносными гидроцилиндрами при установленном распредели-

теле РП70-1221 или РП70-1221.1 или RS213Mita посредством рукояток.

1, 2, 3 – рукоятки управления выводами распределителя ГНС (выносными цилин-

драми); 4 – инструкционная табличка со схемой управления распределителем РП70-

1221 или РП70-1221.1 или RS213Mita

Рисунок 2.19.1 – Управление выносными гидроцилиндрами при установленном

распределителе РП70-1221 или РП70-1221.1 или RS213Mita посредством рукояток
