1025.5-0000010 РЭ
49
2.20 Электрические плавкие предохранители
2.20.1 Общие сведения
Электрические плавкие предохранители предназначены для защиты от перегру-
зок и короткого замыкания электрических цепей.
ПРЕДОСТЕРЕЖЕНИЕ: ЧТОБЫ ИЗБЕЖАТЬ ОБГОРАНИЯ ЭЛЕКТРОПРОВОДКИ
ТРАКТОРА, НИКОГДА НЕ ПРИМЕНЯЙТЕ ПРЕДОХРАНИТЕЛИ БОЛЕЕ ВЫСОКОГО НО-
МИНАЛА ПО СИЛЕ ТОКА, ЧЕМ УКАЗАНО В НСТОЯЩЕМ РАЗДЕЛЕ. ЕСЛИ ПРЕДОХРА-
НИТЕЛЬ ЧАСТО СГОРАЕТ, УСТАНОВИТЕ ПРИЧИНУ И УСТРАНИТЕ НЕИСПРАВНОСТЬ!
2.20.2 Предохранители электрооборудования
В щитке приборов смонтированы три блока плавких предохранителей электрических
цепей. Для доступа к плавким предохранителям отверните два винта 2 (рисунок 2.20.1) и от-
кройте крышку щитка приборов 1.
1 – крышка щитка приборов; 2 – винт.

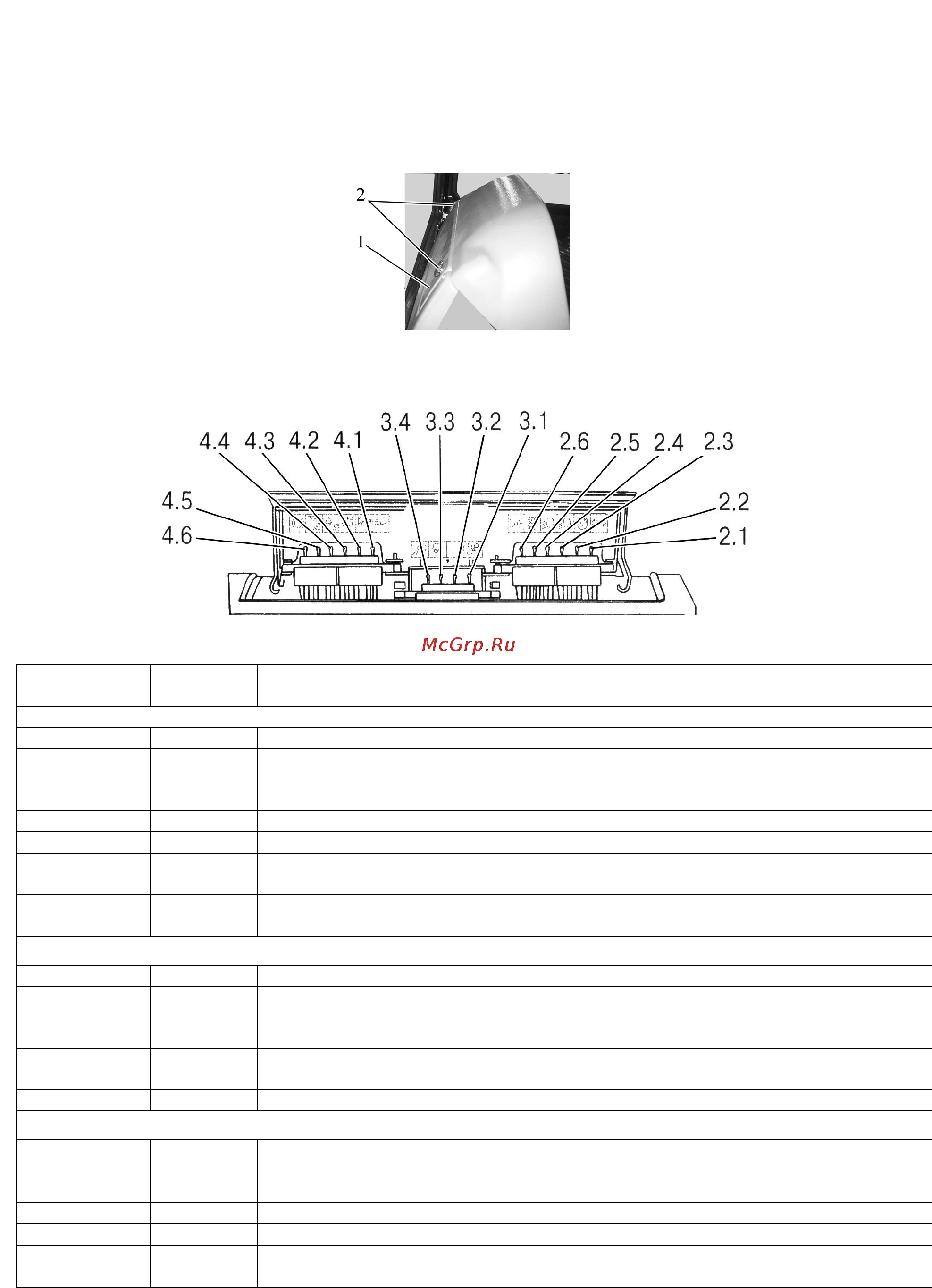

Рисунок 2.20.1 – Расположение блоков предохранителей в щитке приборов
Предохранители, расположенные в щитке приборов, представлены на рисунке 2.20.2.
Рисунок 2.20.2 – Размещение предохранителей в щитке приборов
Таблица 2.5 – Назначение предохранителей щитка приборов
Номер по
рисунку 2.20.2
Номиналь-
ный ток
Наименование защищаемой цепи
Правый блок предохранителей
2.1 15А Питание прерывателя указатель поворотов, питание контроллера СН
2.2 7,5 А Контрольно-измерительные приборы, блок контрольных ламп, датчики
скорости, датчик топлива, катушка реле подогревателя топливного
фильтра, аварийная звуковая сигнализация (зуммер)
2.3 7,5А Ближний свет правой дорожной фары
2.4 7,5 А Ближний свет левой дорожной фары
2.5 15А Габаритные огни правого борта, клемма (5) розетки прицепа, ос-
вещение приборов
2.6 7,5 Габаритные огни левого борта, клемма (7) розетки прицепа, осве-
щение номерного знака
Центральный блок предохранителей
3.1 25 А Питание вентилятора-отопителя или кондиционера
3.2 25 А Питание приборов, бокового пульта до запуска двигателя, питание
на предохранитель 2.1, питание потребителей выключателя стар-
тера и приборов
3.3 25 А Питание центрального переключателя света, ЭСУ ПВМ и АБД (по-
сле запуска двигателя), управление вентилятором-отопителем
3.4 25 А Передние рабочие фары, маяк сигнальный, фары рабочие на поручнях
Левый блок предохранителей
4.1 25 А Дальний свет дорожных фар, сигнальная лампа включения даль-
него света фар
4.2 15 А Звуковой сигнал
4.3 25 А Передний и задний стеклоочистители, стеклоомыватель
4.4 15 А Аварийная световая сигнализация
4.5 15 А Фонари автопоезда, задние рабочие фары, плафон освещения кабины
4.6 15 А Стоп-сигнальные огни, клемма (6) и клемма (8) розетки прицепа
