1025.5-0000010 РЭ
50
Кроме предохранителей, расположенных в щитке приборов и показанных на
рисунке 2.20.2 в бортовой сети трактора «БЕЛАРУС-1025.5 слева на кронштейне 2
(рисунок 2.20.3) корпуса маслобака ГНС установлен дополнительный блок предо-
хранителей 1, предназначенный для защиты силовых цепей электрооборудования.

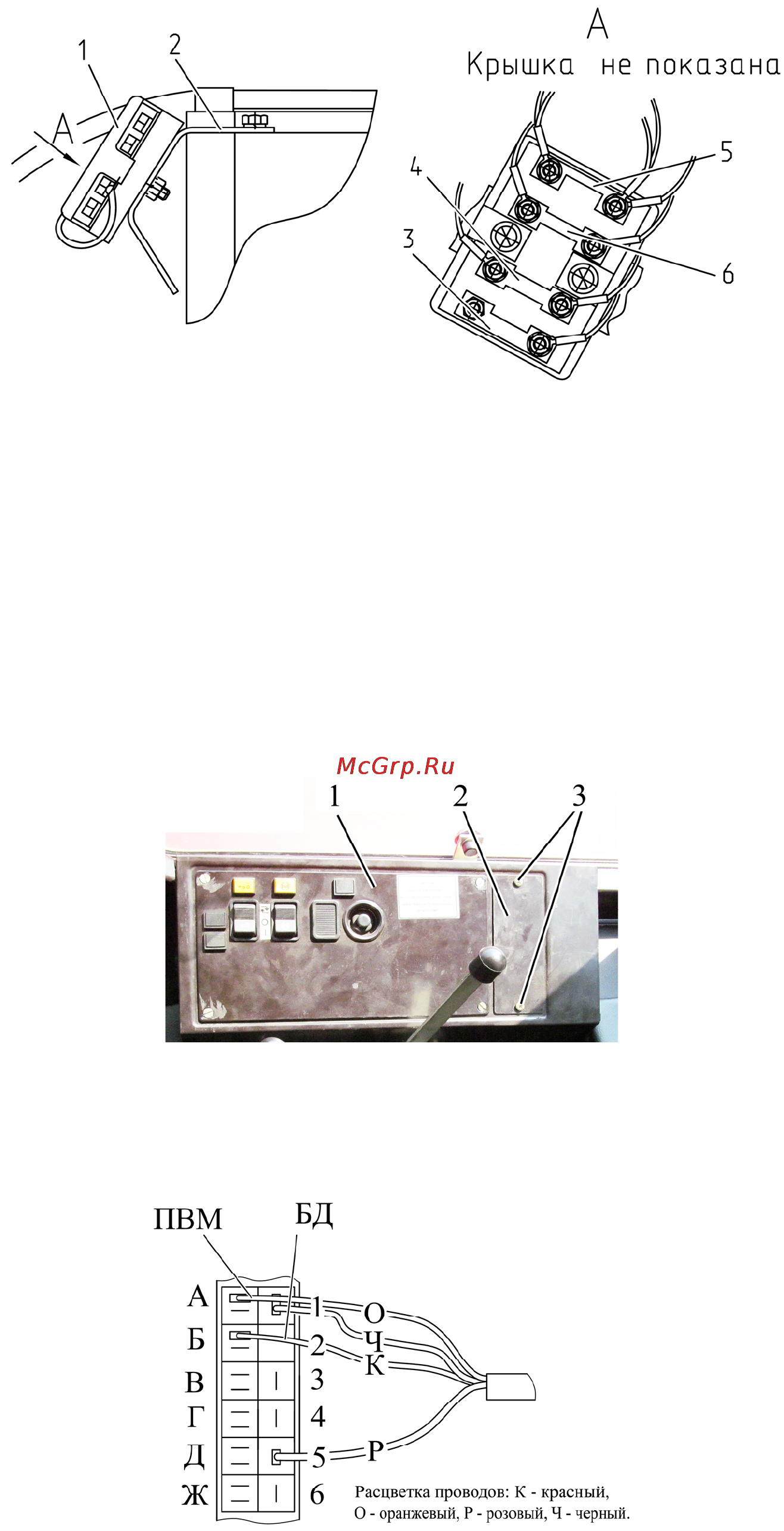

1 – блок предохранителей, 2 – кронштейн; 3 – предохранитель на 80А (пита-
ние бортовой сети до запуска, зарядка АКБ, плюс на контакты реле стартера, пита-
ние подогревателя топливного фильтра); 4 – предохранитель на 80А (питание све-
чей накаливания); 5 – предохранитель на 60А (питание щитка приборов); 6 – предо-
хранитель на 60А (питание щитка приборов).
Рисунок 2.20.3 – Предохранители, расположенные на корпусе маслобака ГНС
Место расположения предохранителя дистанционного выключателя батарей и
питание автомагнитолы показано на рисунке 2.20.6. Кроме того, в цепи дистанцион-
ного выключателя батарей установлен подвесной предохранитель номиналом 25А.
2.20.3 Предохранители электронных систем управления БД и ПВМ
Для доступа к плавким предохранителям электронных систем управления БД и
ПВМ отвернити винты 3 (рисунок 2.20.4) на крышке 2 бокового пульта 1 и откройте крышку.
1 – боковой пульт; 2 – крышка; 3 – винт.
Рисунок 2.20.4 – Доступ к предохранителям ЭСУ
Предохранители электронных систем управления БД, ПВМ представлены на
рисунке 2.20.5.
1 – предохранитель цепи управления приводом ПВМ номиналом 7,5 А;
2 – предохранитель цепи управления БД заднего моста номиналом 7,5 А.
Рисунок 2.20.5 – Предохранители ЭСУ БД и ПВМ
