1025.5-0000010 РЭ
51
2.20.4 Предохранители электронной системы управления двигателем

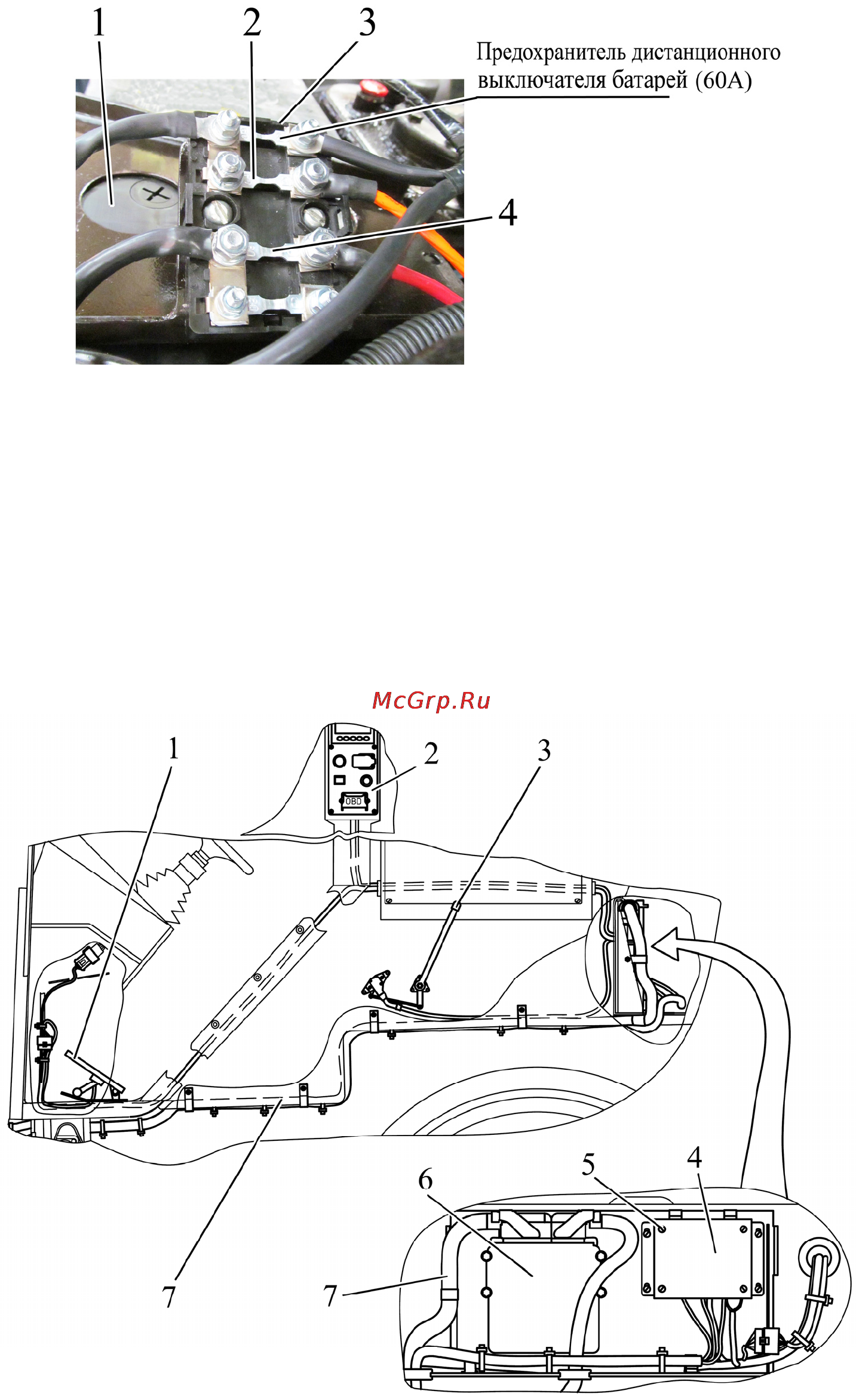

Место установки предохранителей ЭСУД 2 и 4 в блоке предохранителей 3 по-
казано на рисунке 2.20.6 (блок предохранителей 3 расположен над АКБ 1).
1 – АКБ; 2 – предохранитель постоянного питания ЭСУД (при любом положе-
нии выключателя АКБ) номиналом 60А; 3 – блок предохранителей; 4 – предохрани-
тель питания ЭСУД при включенном положении выключателя АКБ (номиналом 80А).
Рисунок 2.20.6 – Место установки предохранителя питания ЭСУД
Остальные предохранители ЭСУ двигателя установлены в БКЗ.
Блок коммутации и защиты (БКЗ) серии 1000 SCR предназначен для распре-
деления силового питания на электронные системы управления трактора и защиты
их электрических цепей от короткого замыкания и превышения токовой нагрузки.
Место установки БКЗ – в задней части кабины, в специальном отсеке за си-
деньем водителя, как показано на рисунке 2.20.7.
1 – электронная ножная педаль управления подачей топлива; 2 – панель сис-
темы управления двигателем; 3 – электронная рукоятка управления подачей топли-
ва; 4 – блок коммутациии защиты; 5 – винт; 6 – электронный блок управления двига-
телем 7 – жгуты соединительные.
Рисунок 2.20.7 – Расположение элементов ЭСУД в кабине
Для доступа к БКЗ необходимо отвернуть четыре болта и открыть крышку спе-
циального отсека. Далее, для доступа к реле и предохранителям БКЗ необходимо на
БКЗ отвернуть четыре винта 5 (рисунок 2.20.7) и снять железную крышку.
