1025.5-0000010 РЭ
52
В состав блока входят десять электрических предохранителей 1 (рисунок
2.20.8) (F1…F10), семь электромагнитных реле 4 (K1…K7), коммутирующих силовое
питание для потребителей. Установленные на лицевой панели рядом с каждым пре-
дохранителем сигнальные светодиоды красного цвета 5 предназначены для индика-
ции перегорания соответствующего электрического предохранителя. Кроме того, ус-
тановлены сигнальные светодиоды желтого цвета 2 и 3. Светодиод 2 осуществляет
индикацию наличия постоянного питания БКЗ, независимо от положения выключа-
теля АКБ. Светодиод 3 осуществляет индикацию наличия питания, поступающего на
БКЗ только при включенном положении выключателя АКБ.
Схема размещения предохранителей, реле и остальных элементов в БКЗ при-
ведена на рисунке 2.20.8.

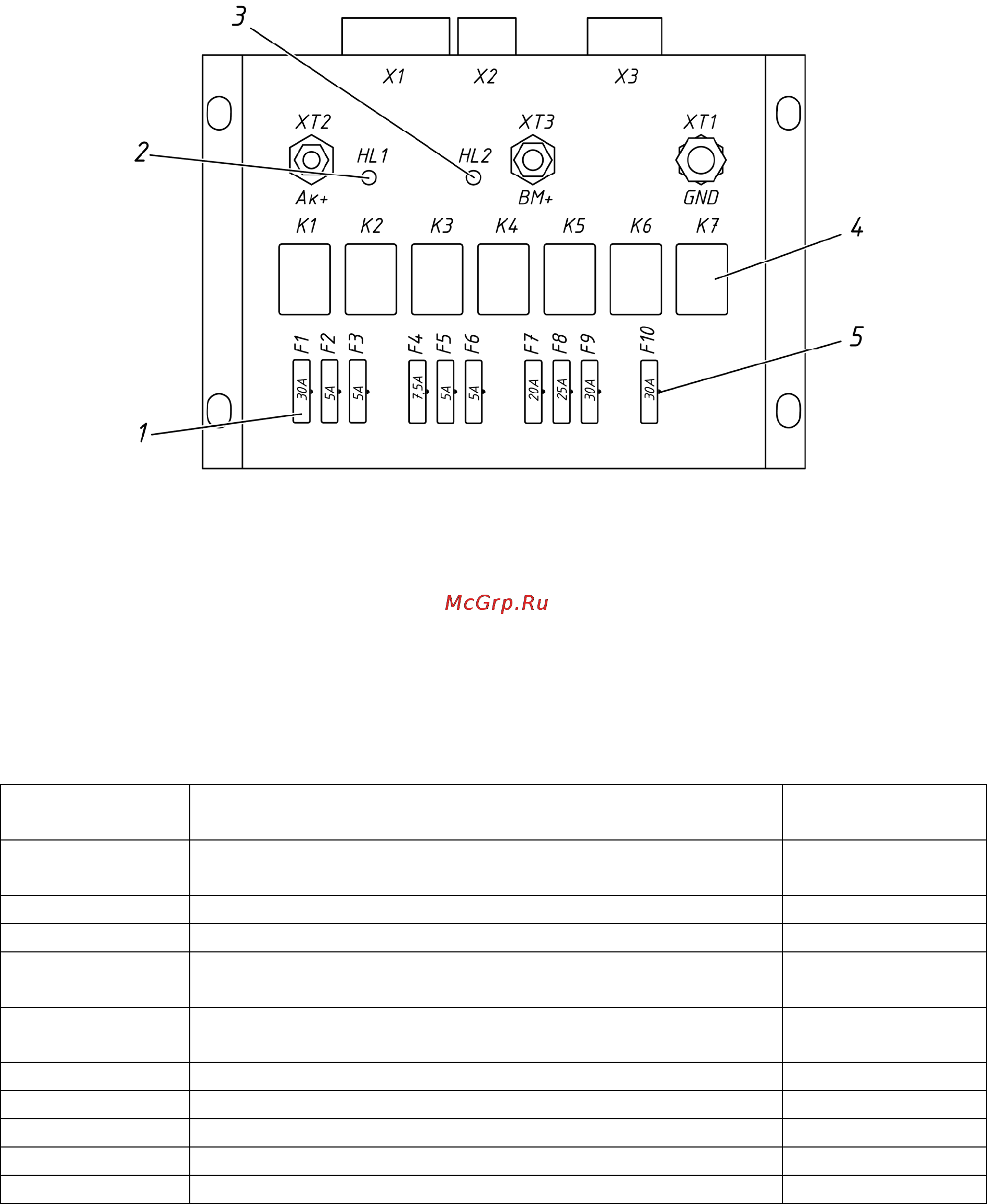

1 – электрический предохранитель; 2, 3 – сигнальный светодиод желтого цве-
та; 4 – электромагнитное реле; 5 – сигнальный светодиод красного цвета.
Рисунок 2.20.8 – Блок коммутации и защиты
Информация о назначении и номиналах предохранителей и о назначении ре-
ле приведен в таблицах 2.6 и 2.7, соответственно.
Электрическое подключение жгутов электронных систем управления к
разъемам Х1…Х3 (рисунок 2.20.8) и выводам ХT1…ХТ3 блока коммутации и защиты
осуществляется в соответствии с таблицей 2.8.
Таблица 2.6 – Назначение предохранителей БКЗ
Обозначение
предохранителя
Назначение предохранителя
(защищаемая электрическая цепь)
Номинал
предохранителя
F1
Питание электронной системы управления
двигателем (клемма 30)
30А
F2 Питание силового реле (не задействован) 5А
F3 Питание информационного монитора 5А
F4
Защита цепи подачи питания после включения
приборов (клемма 15)
7,5А
F5
Защита управляющей цепи включения стартера
(клемма 50) (не задействован)
5А
F6 Питание диагностического оборудования 5А
F7 Питание прикуривателя 20А
F8 Питание электрической розетки 25А
F9 Питание подогревателей системы SCR 30А
F10 Защита цепи «масса» подогревателей 30А
