При установке ЗНУ в транспортное положение необходимо выполнить полную

блокировку стяжек в транспортном положении.

- если стяжки были частично заблокированы в рабочем положении, то при поднятом

в верхнее положение машины (орудия) необходимо вращением центрального элемента А

стяжек максимально укоротить длины стяжек 2. Затем проверить величину бокового раска-

чивания машины (орудия), которое не должно превышать 20 мм в каждую сторону. При не-

обходимости еще уменьшите длины стяжек 2 вращением центрального элемента А стяжек;

- если стяжки были полностью заблокированы в рабочем положении, то при под-

нятии в верхнее положение машины (орудия) блокировка стяжек в транспортном поло-

жении обеспечивается автоматически.

ВНИМАНИЕ: ПРИ УСТАНОВЛЕННЫХ НА ТРАКТОРЕ ВНЕШНИХ ВИНТОВЫХ

СТЯЖКАХ ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ДВА ВЕРХНИХ ОТВЕРСТИЯ КРОНШТЕЙ-

НА 1 (РИСУНОК 4.3.5).

4.3.3.2 Раскос

На тракторе могут быть установлены два типа раскосов: винтовой и шестеренчатый.

По заказу может быть установлена одна из трех комплектаций пары раскосов:

- два шестеренчатых раскоса;

- один шестеренчатый раскос (с правой стороны по ходу трактора) и один винто-

вой раскос;

- два винтовых раскоса.

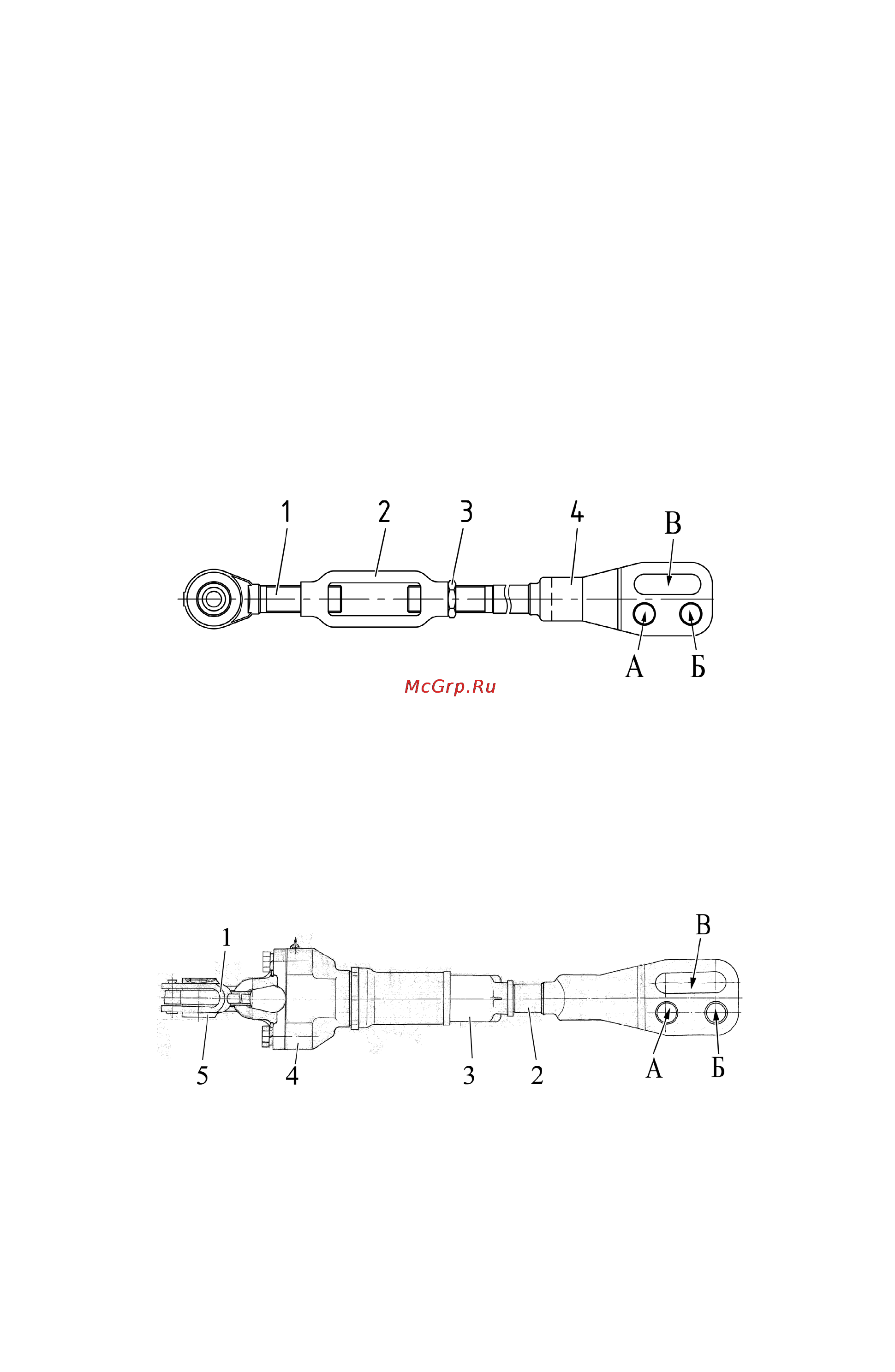

Винтовой раскос представлен на рисунке 4.3.6.

1 – винт с шарниром; 2 – стяжка; 3 – контргайка; 4 – вилка.

Рисунок 4.3.6 – Винтовой раскос

Регулировку длины винтового раскоса производить в следующей последовательности:

- отвернуть контргайку 3;

- вращая стяжку 2 по часовой или против часовой стрелки изменить длину раскоса;

- отрегулировав длину раскоса, законтрить винтовое соединение контргайкой 3.

Шестеренчатый раскос представлен на рисунке 4.3.7.

Регулировка длины раскоса производится с помощью вращения рукоятки 5 по ча-

совой или против часовой стрелки.

1 – рукоятка; 2 – вилка; 3 – труба; 4 – корпус; 5 – серьга.

Рисунок 4.3.7 – Шестеренчатый раскос

Длина раскосов (как винтового, так и и шестеренчатого) регулируется в пределах от

540 до 625 мм. В состоянии отгрузки с завода раскосы отрегулированы на длину 585 мм.

Для ускорения изменения длины раскосов на их вилке предусмотрены два отвер-

стия (А и Б на рисунках 4.3.6 и 4.3.7) под установку пальца. Для копирования рельефа

обрабатываемого участка

поля при работе с широкозахватными машинами и во избежа-

ние повреждения раскосов соедините раскосы с нижними тягами через пазы (В на ри-

сунках 4.3.6 и 4.3.7). Пазы вилки раскоса при этом должны быть позади отверстия по хо-

ду трактора избежание повреждения раскоса.

При работе с сельхозорудиями отрегулируйте длину правого раскоса на глубину обработки
