К рисунку 2.1.1 – Расположение органов управления и приборов трактора:

1 – солнцезащитный козырек; 2 – рукоятка управления краном отопителя кабины; 3 –

место установки радиоприемника (автомагнитолы); 4 – дефлекторы; 5 – рециркуляци-

онные заслонки; 6 – выключатель стеклоочистителя переднего стекла; 7 – выключа-

тель вентилятора отопителя кабины; 8 – выключатель задних рабочих фар; 9 – вы-

ключатель передних рабочих фар на крыше кабины; 10 – выключатель фонарей зна-

ка «Автопоезд»(вариант исполнения); 11 – зеркало заднего вида; 12 – выключатель

аварийной световой сигнализации; 13 – многофункциональный подрулевой переклю-

чатель; 14 – комбинация приборов; 15 – блок контрольных ламп; 16 – индикатор ком-

бинированный; 17 – рулевое колесо; 18 – пульт управления индикатором комбиниро-

ванным; 19 – выключатель стартера и приборов; 20 – дистанционный выключатель

АКБ; 21 – выключатель стеклоомывателя; 22 – центральный переключатель света; 23

– выключатель передних рабочих фар, установленных на поручнях; 24 – педаль

управления сцеплением; 25 – передняя панель щитка приборов; 26 – рукоятка фикса-

ции наклона рулевой колонки; 27 – педаль управления левым тормозом; 28 – педаль

управления правым тормозом; 29 – педаль управления подачей топлива; 30 – панель

системы управления двигателем; 31 – плафон кабины с выключателем; 32 – рычаг

переключения диапазонов КП; 33 – рычаг переключения передач КП; 34,35,36 – ры-

чаги управления выводами гидросистемы; 37 – рычаг управления стояночным тормо-

зом; 38 – тяга управления задним ВОМ; 39, 40 – рычаги управления гидроподъемни-

ком ЗНУ; 41 – панель управления БД заднего моста и привода ПВМ; 42 – рукоятка

управления подачей топлива. 43 – ограничитель хода рукоятки позиционного регули-

рования ЗНУ; 44 – рукоятка переключения ВОМ с независимого на синхронный при-

вод; 45 – выключатель заднего стеклоочистителя;

2.2 Выключатели и переключатели щитка приборов

1 – выключатель передних рабочих фар, установленных на поручнях; 2 – вы-

ключатель аварийной световой сигнализации; 3 – многофункциональный подруле-

вой переключатель; 4 – выключатель стартера и приборов; 5 – дистанционный вы-

ключатель АКБ; 6 – выключатель стеклоомывателя переднего стекла; 7 – централь-

ный переключатель света.

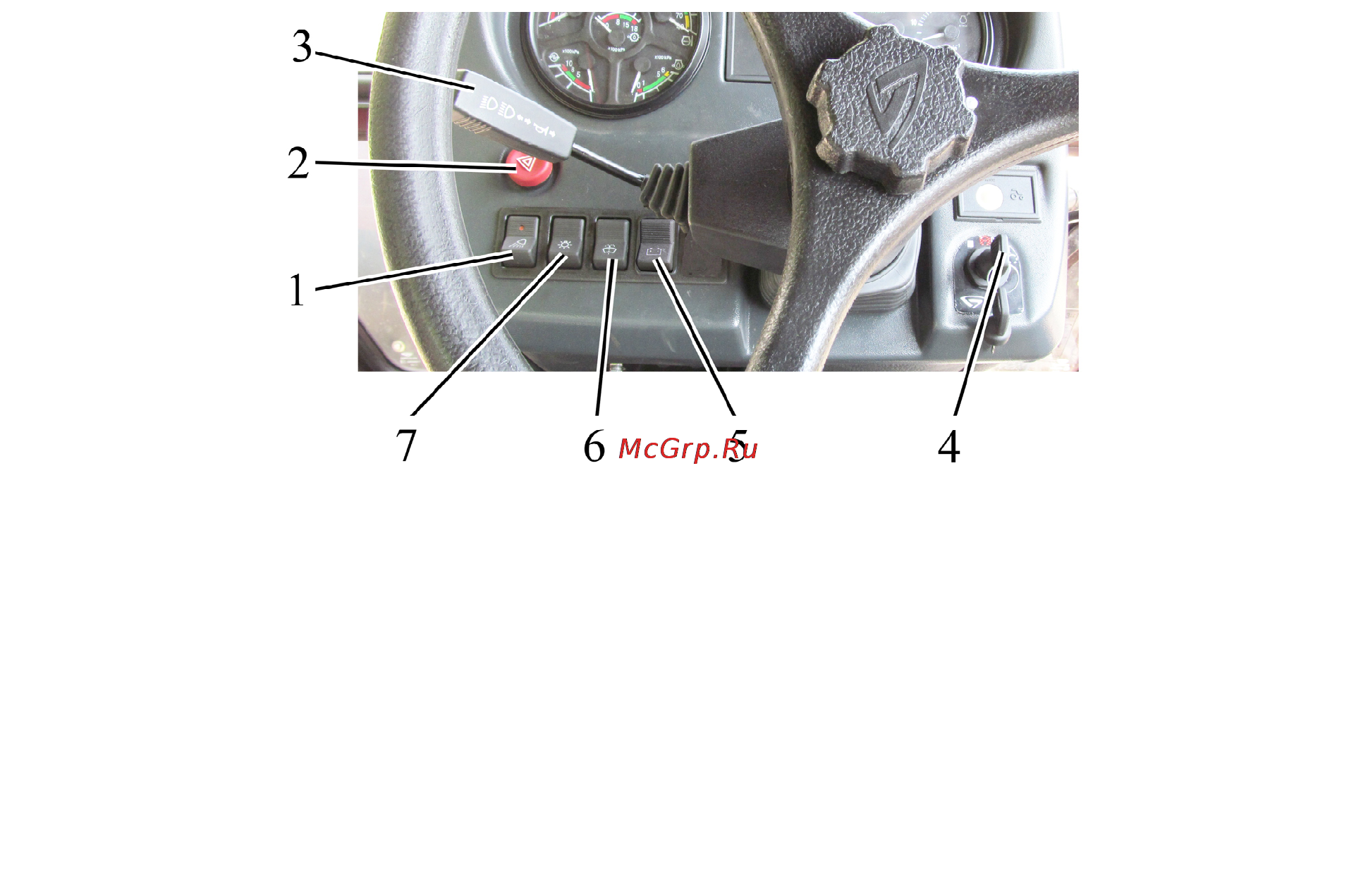

Рисунок 2.2.1 – Выключатели и переключатели щитка приборов

Выключатель стартера и приборов 4 (рисунок 2.2.1) имеет четыре положения:

- «0» – выключено;

- «I» – включены приборы; блок контрольных ламп, свечи накаливания;

- «II» – включен стартер (нефиксированное положение);

- «III» – включен радиоприемник.
