1025.5-0000010 РЭ

2.8 Индикатор комбинированный

2.8.1 Общие сведения

Индикатор комбинированный 16 (рисунок 2.1.1) (далее – ИК) и пульт программи-

рования индикатора комбинированного 18 (рисунок 2.1.1) (далее – ПУ) отображают ин-

формацию об эксплуатационных параметрах систем и агрегатов трактора и предостав-

ляют оператору данные о нарушении работы или о выходе из строя какой-либо системы.

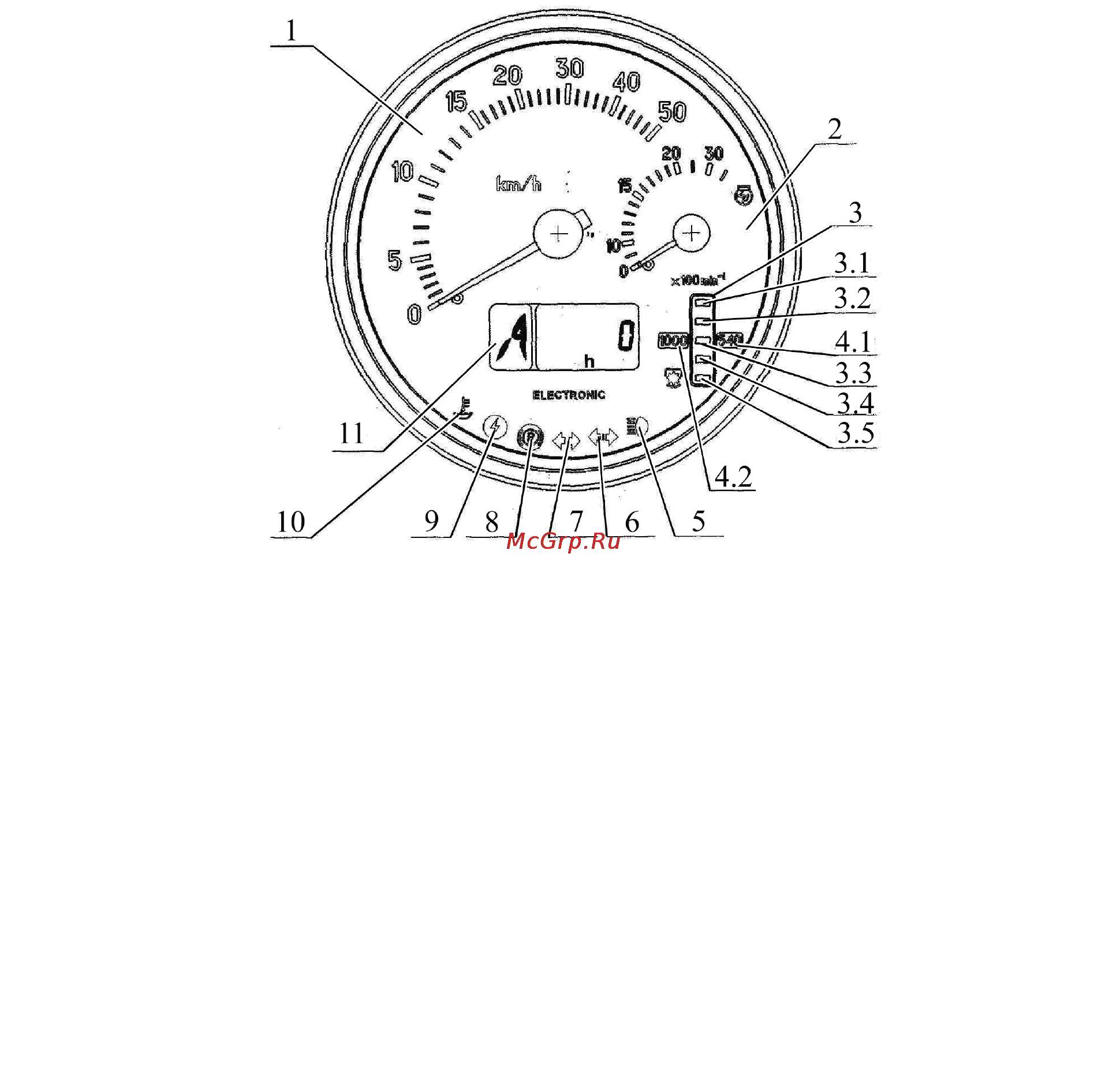

В состав ИК входят указатели и лампы-сигнализаторы, согласно рисунку 2.8.1:

1 – указатель скорости (стрелочный индикатор);

2 – указатель оборотов двигателя (стрелочный индикатор);

3 – указатель оборотов ВОМ (световой индикатор);

3.1, 3.5 – сегменты шкалы оборотов ВОМ (желтого цвета);

3.2, 3.3, 3.4 – сегменты шкалы оборотов ВОМ (зеленого цвета);

4.1, 4.2– сигнализаторы диапазонов шкал оборотов ВОМ (желтого цвета);

5 – контрольная лампа-индикатор включения дальнего света фар (синего цвета);

6 – контрольная лампа-индикатор включения указателей

поворотов прицепа (зеленого цвета);

7 – контрольная лампа-индикатор включения указателей поворотов трактора (зеленого цвета);

8 – контрольная лампа-сигнализатор включения стояночного тормоза (красного цвета);

9 – контрольная лампа-сигнализатор повышенного напряжения бортовой сети (красного цвета);

10 – контрольная лампа-сигнализатор низкого уровня охлаждающей жидкости (желтого цвета);

11 – многофункциональный индикатор.

Рисунок 2.8.1– Индикатор комбинированный

2.8.2 Принцип работы и назначение указателей индикатора комбинированного

а) 1 (рисунок 2.8.1) – указатель скорости – отображает на стрелочном индика-

торе расчетную скорость движения трактора. Расчетная скорость выше действи-

тельной, т.к. не учитывается буксование трактора.

Указатель работает от сигналов с импульсных датчиков частоты вращения

зубчатых шестерней конечных передач левого и правого задних колес трактора. По-

казания скорости осуществляются по сигналу с датчика, установленного на шестер-

не конечной передачи колеса, вращающегося с меньшей частотой.

При неисправности одного из датчиков скорости индикатор комбинированный

отображает показания скорости указателем скорости по сигналу исправного датчика.

На ЖК-дисплее ИК характерная неисправность цепей или датчиков скорости при от-

сутствии сигналов от них представляется в виде цифры «0», характеризующей ме-

сторасположение неисправности – слева или справа (см. ниже).

б) 2 (рисунок 2.8.1) – указатель оборотов двигателя, отображает на стрелоч-

ном индикаторе частоту вращения коленчатого вала двигателя.

На тракторе БЕЛАРУС-1025.5 информация об оборотах двигателя поступает с

электронного блока управления. Диапазон показаний оборотов – от 0 до 3500 (мин

-1
