1025.5-0000010 РЭ
43
2.16 Управление задним валом отбора мощности
2.16.1 Рукоятка переключения заднего ВОМ с независимого на синхронный привод
При перемещении рукоятки 44 (рисунок 2.1.1) в крайнее левое положение (по
ходу трактора) включается синхронный привод, в крайнее правое – независимый, в
среднее – положение «нейтраль».
ВНИМАНИЕ: СИНХРОННЫЙ ПРИВОД ЗАДНЕГО ВОМ ВКЛЮЧАЙТЕ ТОЛЬКО
ИЗ НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ НА НИЗШИХ
ПЕРЕДАЧАХ ПЕРВОГО ИЛИ ВТОРОГО ДИАПАЗОНОВ КП НА ДВИЖУЩЕМСЯ
ТРАКТОРЕ. В ПРОТИВНОМ СЛУЧАЕ ВОЗМОЖНЫ ПОВРЕЖДЕНИЯ СИЛОВОЙ ПЕ-
РЕДАЧИ! ПЕРЕКЛЮЧЕНИЕ СИНХРОННОГО ПРИВОДА ВОМ В НЕЙТРАЛЬ ВЫПОЛ-
НЯЙТЕ АНАЛОГИЧНЫМ ОБРАЗОМ!
ВНИМАНИЕ: НЕЗАВИСИМЫЙ ПРИВОД ВОМ ИЗ НЕЙТРАЛЬНОГО ПОЛОЖЕ-
НИЯ ВКЛЮЧАЙТЕ ТОЛЬКО ПРИ НЕРАБОТАЮЩЕМ ДВИГАТЕЛЕ! ПЕРЕКЛЮЧЕНИЕ
НЕЗАВИСИМОГО ПРИВОДА ВОМ В НЕЙТРАЛЬ ВЫПОЛНЯЙТЕ АНАЛОГИЧНЫМ
ОБРАЗОМ!
2.16.2 Включение заднего вала отбора мощности
Включение заднего ВОМ возможно только в том случае, если рукоятка 44 (ри-
сунок 2.1.1) установлена в положение «включен синхронный привод заднего ВОМ»
либо в положение «включен независимый привод заднего ВОМ». В положении «ней-
траль» задний ВОМ не работает.
Тяга включения заднего ВОМ 38 (рисунок 2.1.1) имеет два положения:
- при перемещении тяги 38 из крайнего нижнего положения в крайнее верхнее
положение происходит включение заднего ВОМ;
- при перемещении тяги 38 из крайнего верхнего положения в крайнее нижнее
положение происходит выключение заднего ВОМ.
Включать и выключать задний ВОМ рекомендуется при работающем двигателе.
2.16.3 Переключатель двухскоростного независимого привода заднего ВОМ
Поводок 1 (рисунок 2.16.1) независимого привода имеет 2 положения:
I — 540 мин
-1)
— крайнее, против часовой стрелки;
II — 1000 мин
-1)
— крайнее по часовой стрелки.
Для установки нужной скорости вращения ВОМ ослабьте болт 2, поверните
поводок 1 и затяните болт 2.

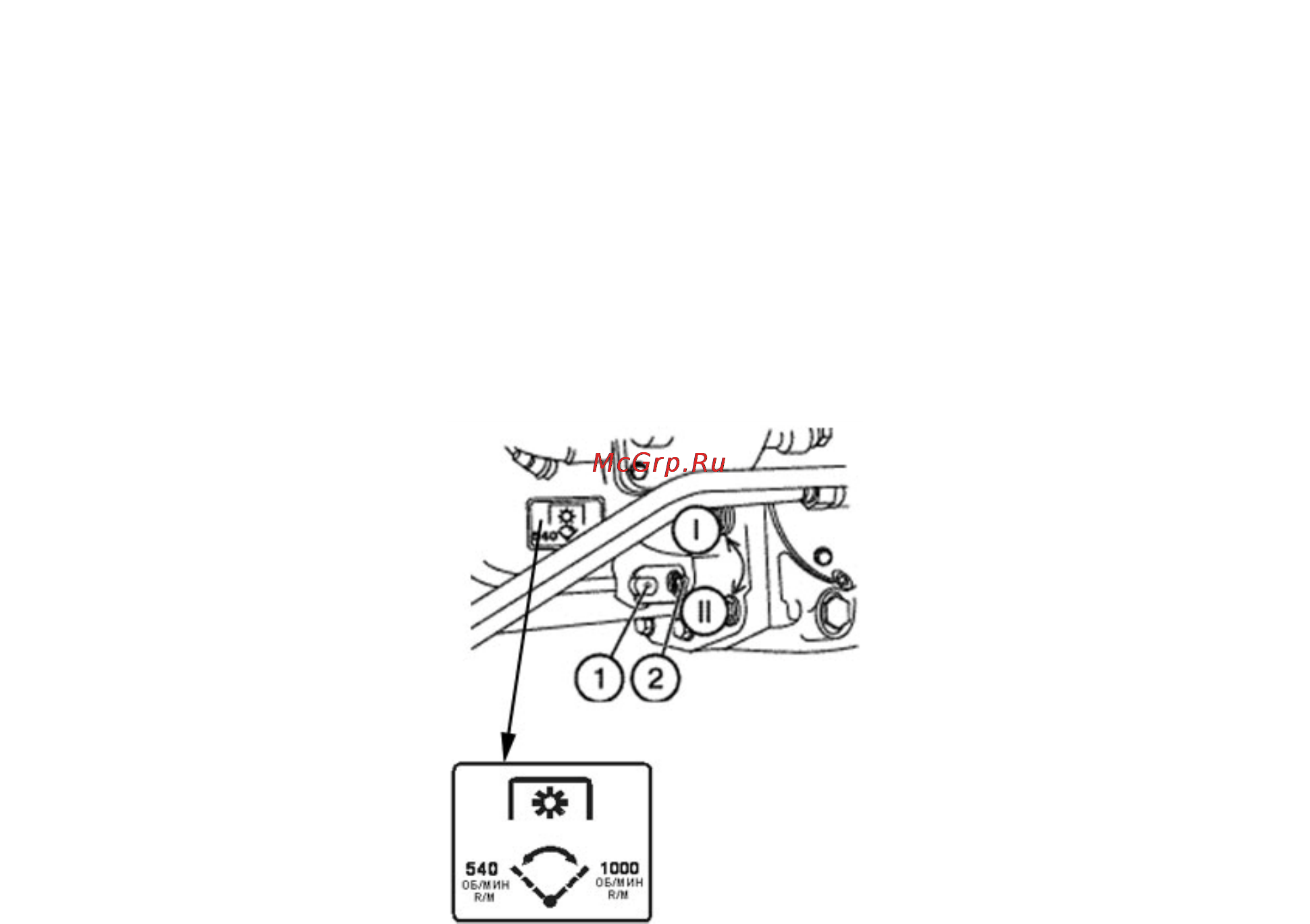

1 – поводок; 2 – болт;
Рисунок 2.16.1 – Переключение скорости вращения ВОМ
2.16.4 Работа трактора без использования заднего ВОМ
При работе трактора без использования заднего ВОМ поводок переключения не-
зависимого двухскоростного привода ВОМ необходимо установить в положение 540
мин
-1)
, рукоятку переключения заднего ВОМ с независимого на синхронный привод – в
нейтральное положение, тягу включения заднего ВОМ – в положение "ВОМ выключен".
Защитный колпак ограждения заднего ВОМ должен быть установлен.
