1025.5-0000010 РЭ

2.22.3 Регулировки сиденья «Grammer»

По заказу на Вашем тракторе может быть установлено сиденье «Grammer»

(рисунок 2.22.2).

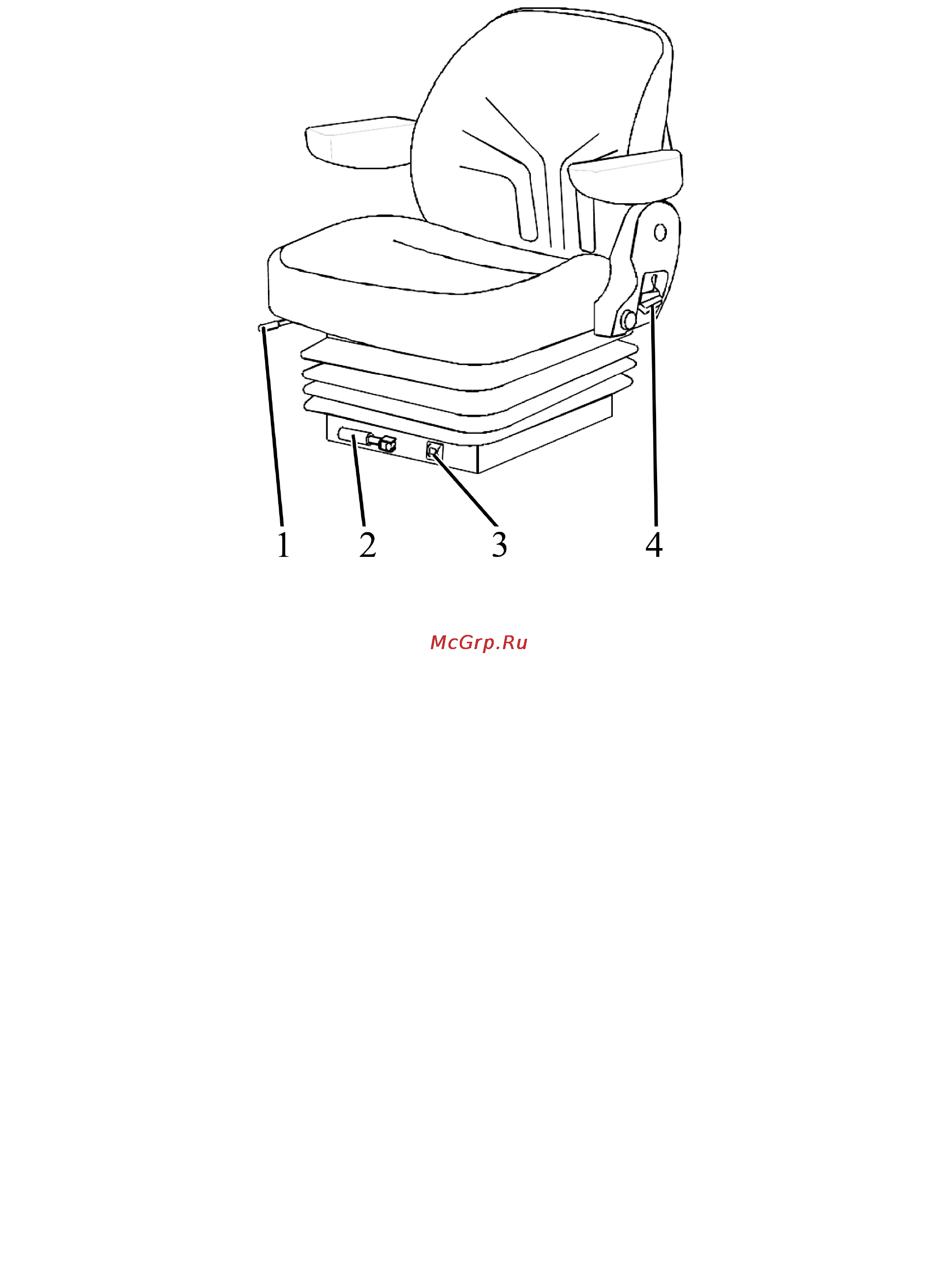

1 – рукоятка продольной регулировки;2 – рукоятка регулирования по массе;

3 – индикатор регулирования сиденья по массе 4 – рычаг регулировки наклона спинки.

Рисунок 2.22.2 – Регулировки сиденья «Grammer»

Сиденье «Grammer» имеет следующие регулировки:

- регулировка по массе оператора. Осуществляется рукояткой 2 (рисунок

2.22.2) в пределах от 50 до 130 кг с индикацией массы через 10 кг Для регулирова-

ния сиденья на большую массу необходимо вращать рукоятку по часовой стрелке, а

для регулирования на меньшую массу – против часовой.

- продольная регулировка. Осуществляется рукояткой 1 в пределах ± 75 мм от

среднего положения. Для передвижения посадочного места «вперед-назад» необхо-

димо поднять рукоятку 1 вверх на себя, передвинуть посадочное место и затем

отпустить рукоятку. Посадочное место автоматически зафиксируется в нужном

положении.

- регулировка угла наклона спинки сиденья. Осуществляется рычагом 4 в пре-

делах от минус 10° до плюс 35°. Для изменения угла наклона спинки необходимо

поднять рычаг 4 вверх до упора, наклонить спинку в нужном направлении на тре-

буемый угол, и отпустить рычаг. Спинка зафиксируется в установленном положении.

- регулировка по высоте. Осуществляется в пределах ± 30 мм от среднего по-

ложения. Сиденье имеет три положения по высоте «нижнее», «среднее» и «верх-

нее». Для перевода сиденья из «нижнего» положения в «среднее» или из «средне-

го» в «верхнее» необходимо плавно приподнять посадочное место вверх до сраба-

тывания храпового механизма (слышен характерный щелчок). Для перевода сиденья

из «верхнего» положения в «нижнее» необходимо резким движением приподнять

посадочное место вверх до упора и опустить вниз. Перевести сиденье из «среднего»

положения в «нижнее» нельзя.
