1025.5-0000010 РЭ
60
2.26 Управление ходоуменьшителем
По заказу Ваш трактор может быть оборудован ходоуменьшителем.
Ходоуменьшитель предназначен для установки на тракторы, работающие с
машинами, требующими пониженных скоростей движения.
С помощью ходоуменьшителя дополнительно понижаются скорости трактора
на передачах первого диапазона переднего и заднего ходов в 4,5 раза каждая.
При необходимости использования передач первого диапазона переднего и
заднего ходов коробки передач с их номинальными передаточными отношениями
достаточно выключить ходоуменьшитель.
Управление ходоуменьшителем представляет собой двухрычажный механизм с
тягами 1 и 2 (рисунок 2.26.1), выведенными в кабину, слева от сиденья водителя.
Управление ходоуменьшителем осуществляется следующим образом:
- для включения ходоуменьшителя необходимо при работающем двигателе на
минимальных оборотах холостого хода выжать педаль сцепления и переместить тя-
гу 1, ближнюю к сидению водителя, вниз;
- затем, перед началом движения, включить нужную передачу рычагами
управления коробки передач и, плавно отпуская педаль муфты сцепления, перемес-
тить тягу 2 ходоуменьшителя, дальнюю от сидения водителя, вверх;
- для переключения передачи необходимо выжать педаль муфты сцепления,
включить нужную передачу рычагами коробки передач и плавно отпустить педаль
муфты сцепления;
- для выключения ходоуменьшителя тягу 2 утапливаем, а тягу 1 вытягиваем до
фиксации толкателей обеих тяг механизмом фиксации, находящимся в корпусе хо-
доуменьшителя. Конструкция механизма фиксации исключает возможность одно-
временного перемещения обеих тяг, а так же очередности их включения.

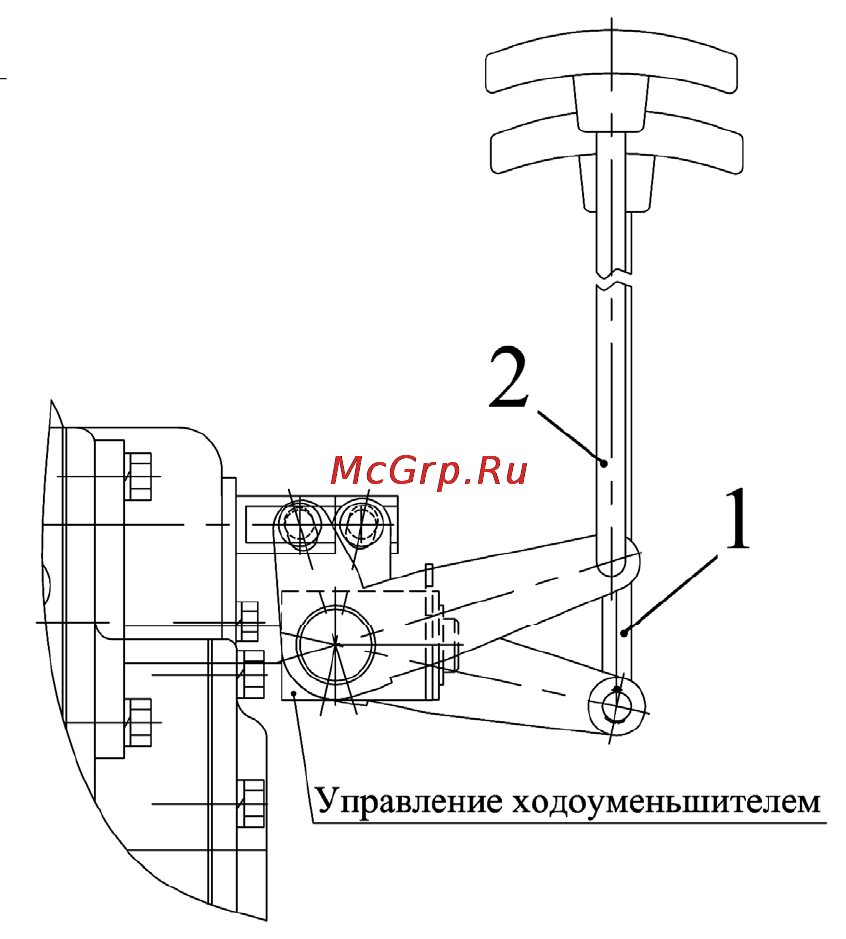

1, 2 – тяги управления ходоуменьшителем.
Рисунок 2.26.1 – Элементы управления ходоуменьшителем
ВНИМАНИЕ: ВКЛЮЧЕНИЕ ХОДОУМЕНЬШИТЕЛЯ ВОЗМОЖНО НА ПЕРЕДА-
ЧАХ ВТОРОГО ДИАПАЗОНА ПЕРЕДНЕГО И ЗАДНЕГО ХОДА. ВО ИЗБЕЖАНИЕ ПО-
ЛОМОК В ТРАНСМИССИИ И ПЕРЕГРЕВА МАСЛА ЭКСПЛУАТАЦИЯ ТРАКТОРА С
ВКЛЮЧЕННЫМ ХОДОУМЕНЬШИТЕЛЕМ НА ПЕРЕДАЧАХ ВТОРОГО ДИАПАЗОНА
ПЕРЕДНЕГО И ЗАДНЕГО ХОДА ЗАПРЕЩАЕТСЯ!
ВНИМАНИЕ: ДЛЯ ПОЛУЧЕНИЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ ОБ ОСО-
БЕННОСТЯХ ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ТРАКТОРОВ,
ОБОРУДОВАННЫХ ХОДОУМЕНЬШИТЕЛЕМ, ОБРАТИТЕСЬ К ВАШЕМУ ДИЛЕРУ!
