1025.5-0000010 РЭ
66
На задний ВОМ трактора установлен хвостовик ВОМ 1 (6 шлиц, 540 мин
-1
). По
заказу в ЗИП трактора могут прикладываться хвостовик ВОМ 1с (8 шлиц, 540 мин
-1
) и
ВОМ 2 (21 щлиц, 1000 мин
-1
).
Хвостовики заднего вала отбора мощности тракторов «БЕЛАРУС-1025.5» по
конструктивному исполнению и расположению соответствуют нормативным доку-
ментам и стандартам, распространяющимся на валы отбора мощности сельскохо-
зяйственных тракторов.
ВНИМАНИЕ: ОТБОР МОЩНОСТИ ЧЕРЕЗ ЗАДНИЙ ВОМ НА РЕЖИМЕ
540 МИН
-1
НЕ ДОЛЖЕН ПРЕВЫШАТЬ 60 кВт!
ВНИМАНИЕ: ОТБОР МОЩНОСТИ ЧЕРЕЗ ЗАДНИЙ ВОМ НА РЕЖИМЕ
1000 МИН
-1
НЕ ДОЛЖЕН ПРЕВЫШАТЬ 83 кВт!
Таблица 3.1 – Режимы работы заднего ВОМ
Частота вращения, мин
-1
Привод ВОМ
Тип хвостовика
ВОМ
коленчатого
вала двигателя
Независимый
ВОМ 1с
ВОМ 1
ВОМ 2
540
540
1000
2037
2037
2157
Синхронный
при установ-
ленных задних
шин 18.4R34
ВОМ 1с
ВОМ 1
ВОМ 2
- 3,5 об/метр пути
Частота вращения хвостовика ВОМ при номинальной частоте коленчатого ва-
ла двигателя 2200 мин
-1
(при включенном независимом приводе).
ВОМ 1С - 583 мин
-1
ВОМ 1 - 583 мин
-1
ВОМ 2 - 1020 мин
-1
При работе с задним ВОМ в синхронном режиме необходимо учитывать следующее:
- хвостовик ВОМ вращается только тогда, когда движется трактор;
- рабочая скорость движения трактора в составе МТА должна быть не более 8 км/ч;
- направление вращения хвостовика ВОМ (при взгляде на торец хвостовика
ВОМ) различно при движении трактора вперед и назад: вперед – по часовой стрел-
ке, назад – против часовой стрелки.
Для работы с ВОМ, снимите защитный колпак 2 (рисунок 3.2.1), закрывающий
хвостовик 6. Для этого необходимо сжать колпак у основания и потянуть его вниз и
на себя. После окончания работы с ПВОМ обязательно установите защитный колпак
на место, для чего необходимо надеть колпак на хвостовик и надавить на него в про-
дольном направлении до надежной фиксации колпака в отверстия плиты 1.
Если колпак закреплен болтами, то для работы с ВОМ снимите защитный колпак,
закрывающий хвостовик, для чего отверните два болта крепления. После окончания
работы с ВОМ обязательно установите защитный колпак на место, закрутив оба болта.

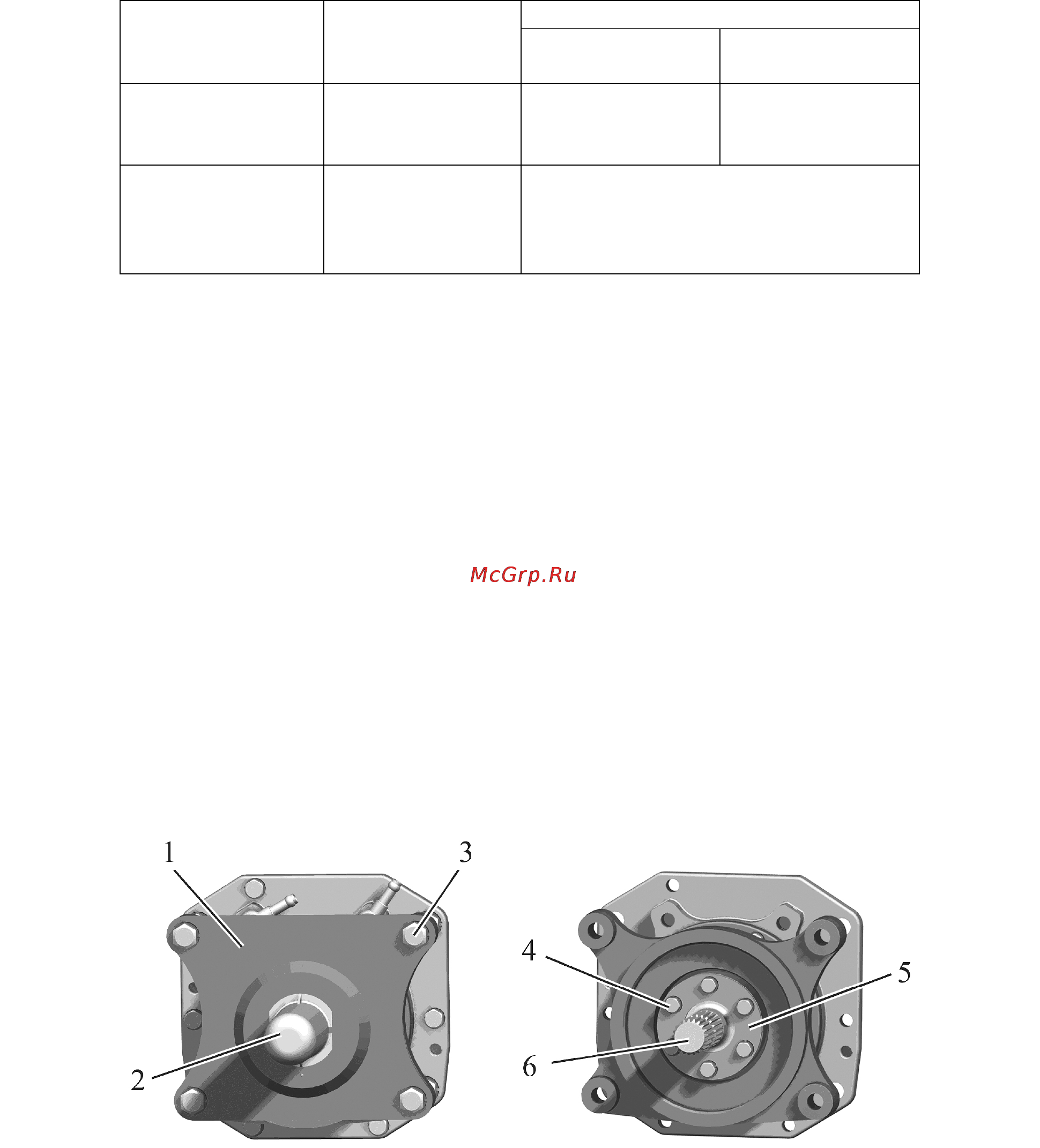

1 – плита; 2 – колпак; 3 – болт; 4 – болт; 5 – пластина; 6 – хвостовик.
Рисунок 3.2.1 – Снятие защитного колпака и замена хвостовика ВОМ
