3.2.11 Формирование колеи передних колес
Изменение колеи передних колес осуществляется ступенчато, как перестанов-
кой колес с борта на борт, так и за счет изменения положения диска колеса относи-
тельно обода.
Колея по передним колесам может иметь следующие значения в мм.: 1415,
1515, 1585, 1685, 1735, 1835, 1900, 2000 (для короткой балки), и 1535, 1635, 1705,
1805, 1855, 1955, 2020, 2120 (для длинной балки).
Схемы установки и размеры колеи для шин 360/70R24 (базовая комплектация)
приведены в таблице 3.5.

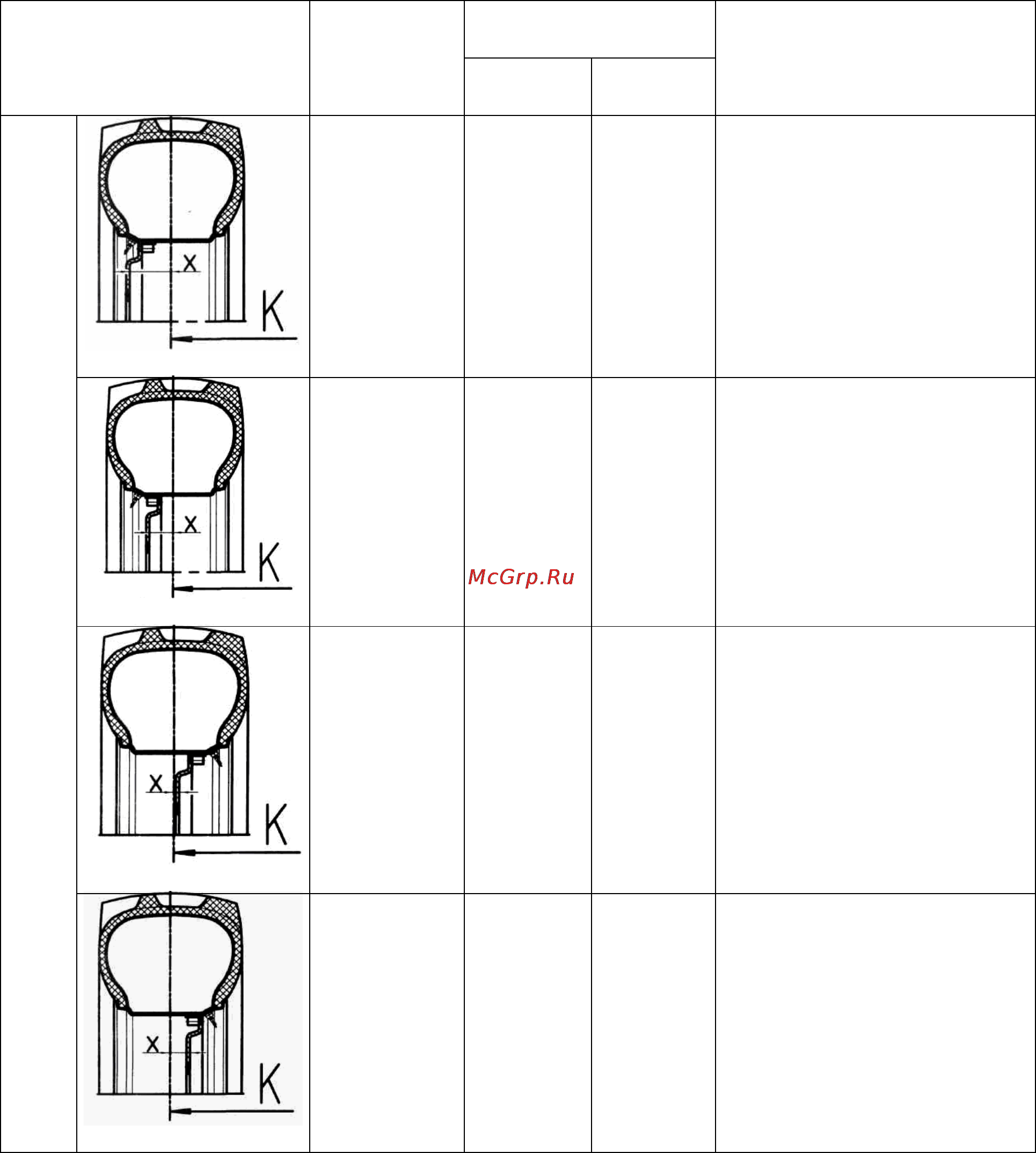

Таблица 3.5 – Изменение колеи передних колес
Колея трактора К, мм
(шина 360/70R24) Варианты установки
диска и обода
Вылет дис-
ка Х, мм
Короткая
балка
Длинная
балка
Описание способа
установки
+140 1415 1535
Основное положение.
Диск сопрягается внут-
ренней поверхностью с
фланцем редуктора, и
расположен с наружной
стороны опоры колеса
+90 1515 1635
Состояние поставки с
завода.
Производится переста-
новка обода относитель-
но диска. Опора сопря-
гается с диском внутрен-
ней поверхностью
-18 1735 1855
Производится поворот
обо
д
а на 180 град. Диск
сопрягается с внутрен-
ней поверхностью опоры
Стандартная установка диска с перестановкой обода
-68 1835 1955
Производится поворот
обо
д
а на 180 град. Диск
сопрягается с наружной
поверхностью опоры
