МЛ131-0000010 РЭ 57

1 2 3 4 5 6 7

18 17 16 1

1 – ограничитель; 2 – шарик; 3 – пружина; 4 – рычаг; 5 – крышка;

6, 7 – рычаги; 8 – корпус; 9 – сфера; 10 – чехол; 11 – вилка переклю-

чения диапазонов; 12 – вилка переключения передач; 13 – пружина;

14 – крышка; 15, 16 – валы; 17 – рычаги; 18 – кулиса

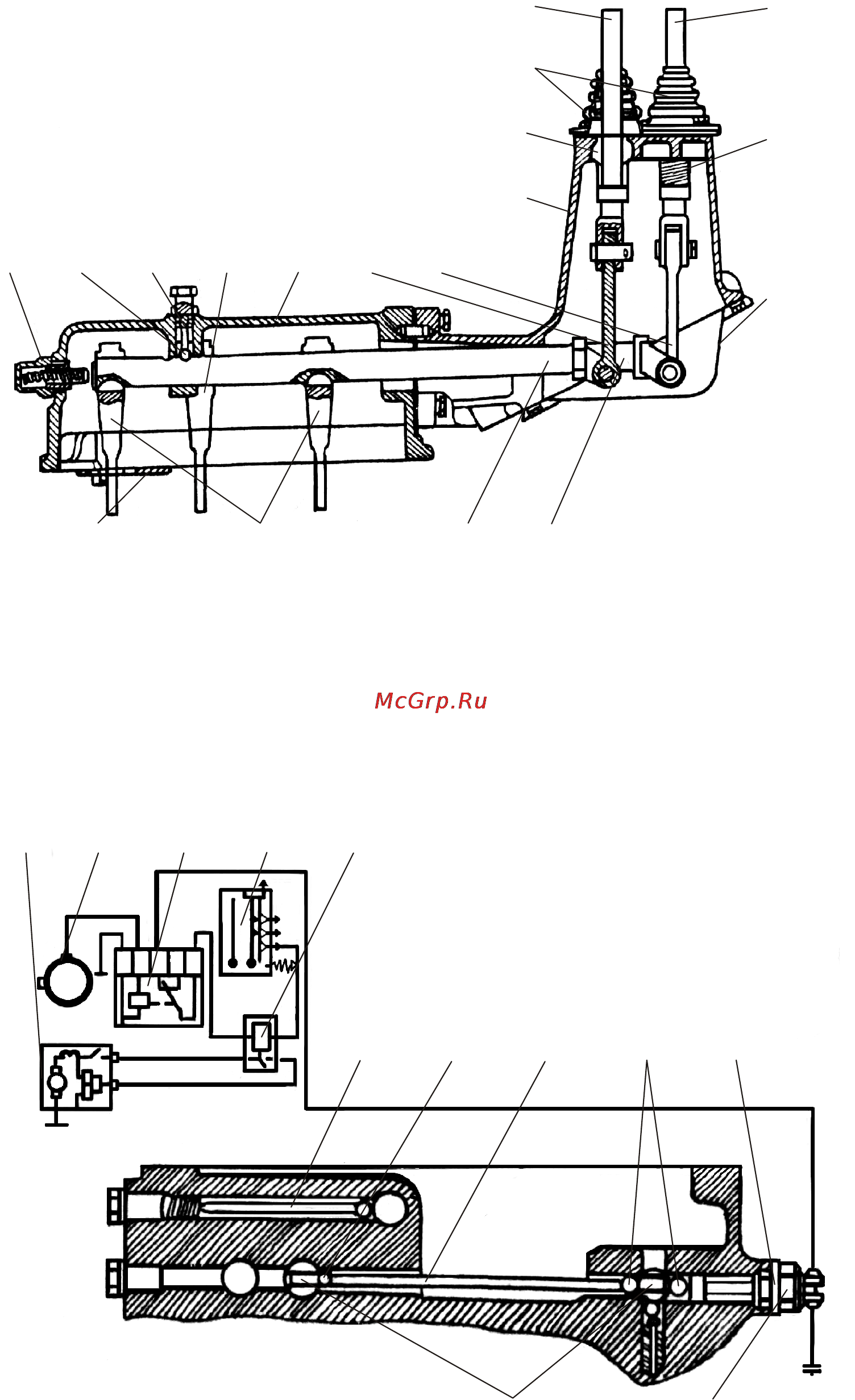

Рисунок 1.23 – Управление – синхронизированной КП

1 2 3 4 5

6 7 8 9 10

12 1

1 – стартер; 2 – генератор; 3 – реле блокировки; 4 – выключатель стар-

тера; 5 – реле стартера; 6 – фиксатор; 7, 9 – шарики механизма блоки-

ровки; 8 – палец; 10 – шайбы регулировочные; 11 – выключатель бло-

кировки; 12 – поводки переключения диапазонов

Рисунок 1.24 – Схема блокировки запуска двигателя
