МЛ131-0000010 РЭ 81

1,3 - 1,7

0,6 - 0,7

1 19

18 17 16 15

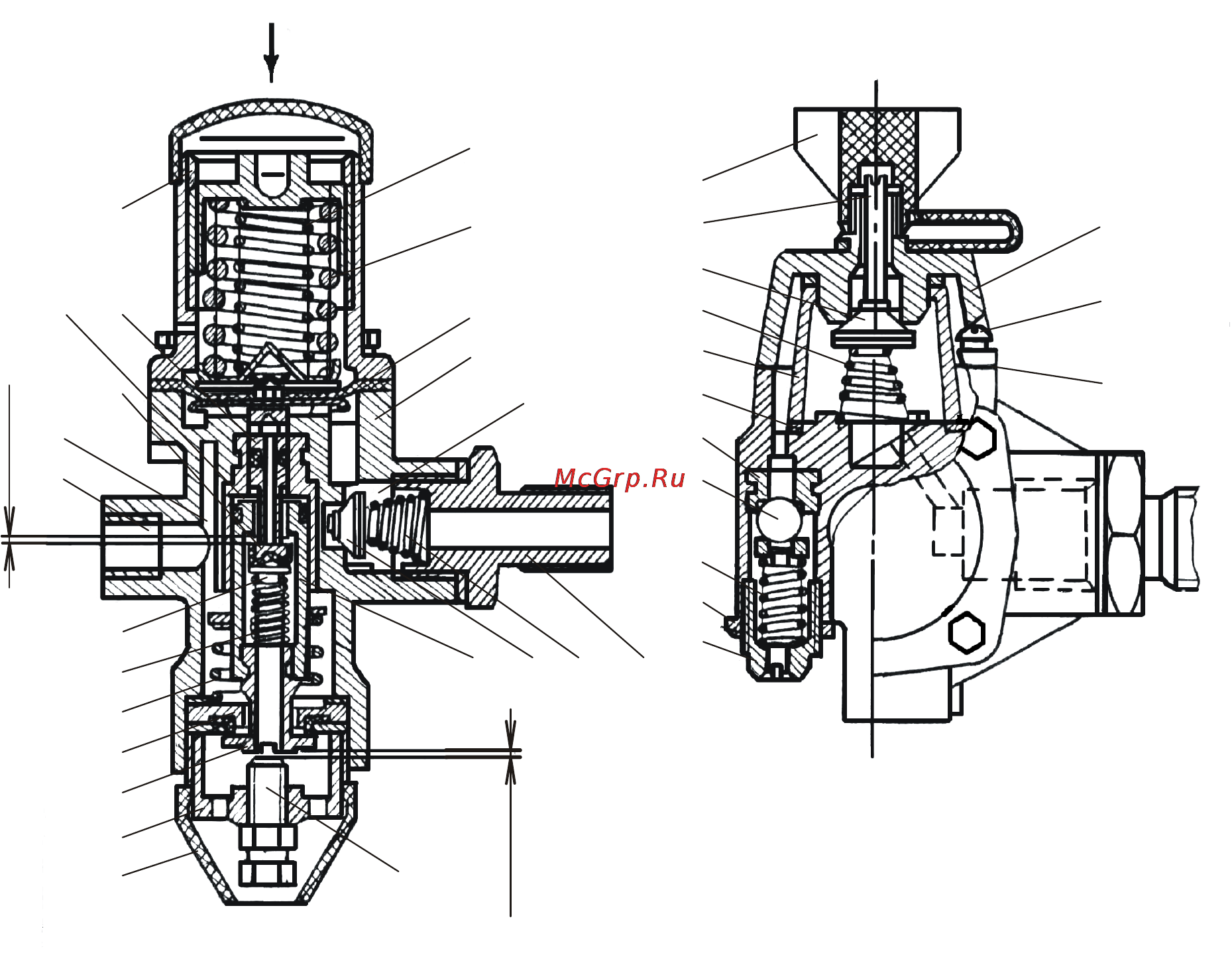

1 – насадка; 2 – крышка; 3 – разгрузочный клапан; 4 – втулка;

5 – пружина; 6 – пружина; 7 – направляющая клапана; 8 – атмосфер-

ный клапан; 9 – поршень; 10 – крышка; 11 – пружина; 12 – пружина;

13 – диафрагма; 14 – корпус; 15 – штуцер; 16 – пружина; 17 – обрат-

ный клапан; 18 – поршень; 19 – болт; 20 – винт; 21 – гайка; 22 – пру-

жина; 23 – шарик; 24 – седло; 25 – прокладка; 26 – фильтр; 27 – пру-

жина; 28 – клапан отбора воздуха; 29 – стержень; 30 – гайка-барашек;

31 – крышка; 32 – винт; 33 – прокладка

Рисунок 1.37 – Регулятор давления
