МЛ131-0000010 РЭ 85

III

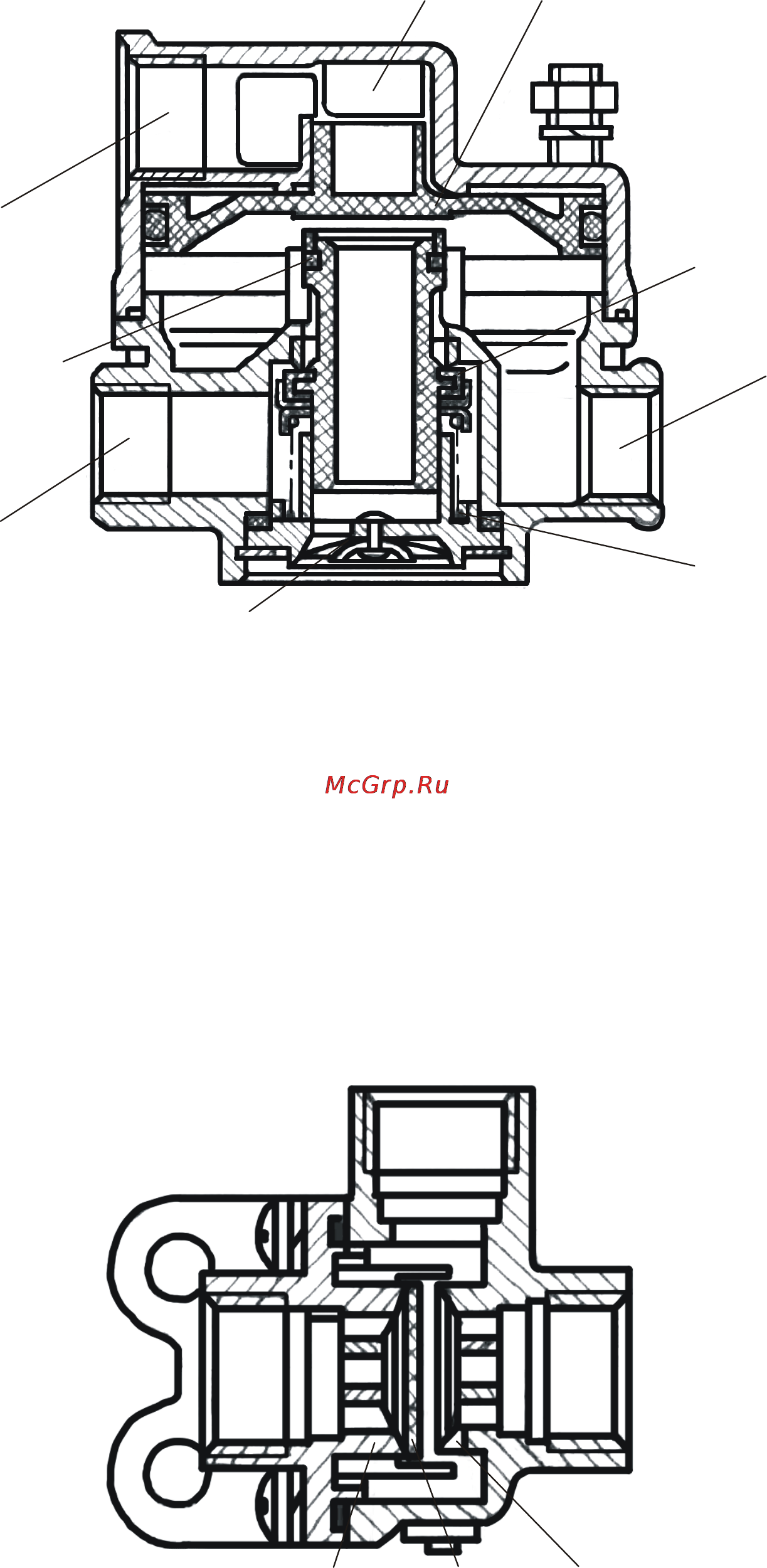

1 – выпускной клапан; 2 – управляющая камера; 3 – пор-

шень; 4 – впускной клапан; 5 – пружина;

I – вывод к цилиндрам энергоаккумуляторов; II – вывод в

атмосферу; III – вывод к воздушному баллону; IV – вывод к

крану управления стояночным тормозом

Рисунок 1.39 – Ускорительный клапан

1 2

1 – мембрана; 2, 3 – седла

Рисунок 1.40 – Двухмагистральный клапан
