МЛ131-0000010 РЭ 91

1 2 3 4 5 6 7 8

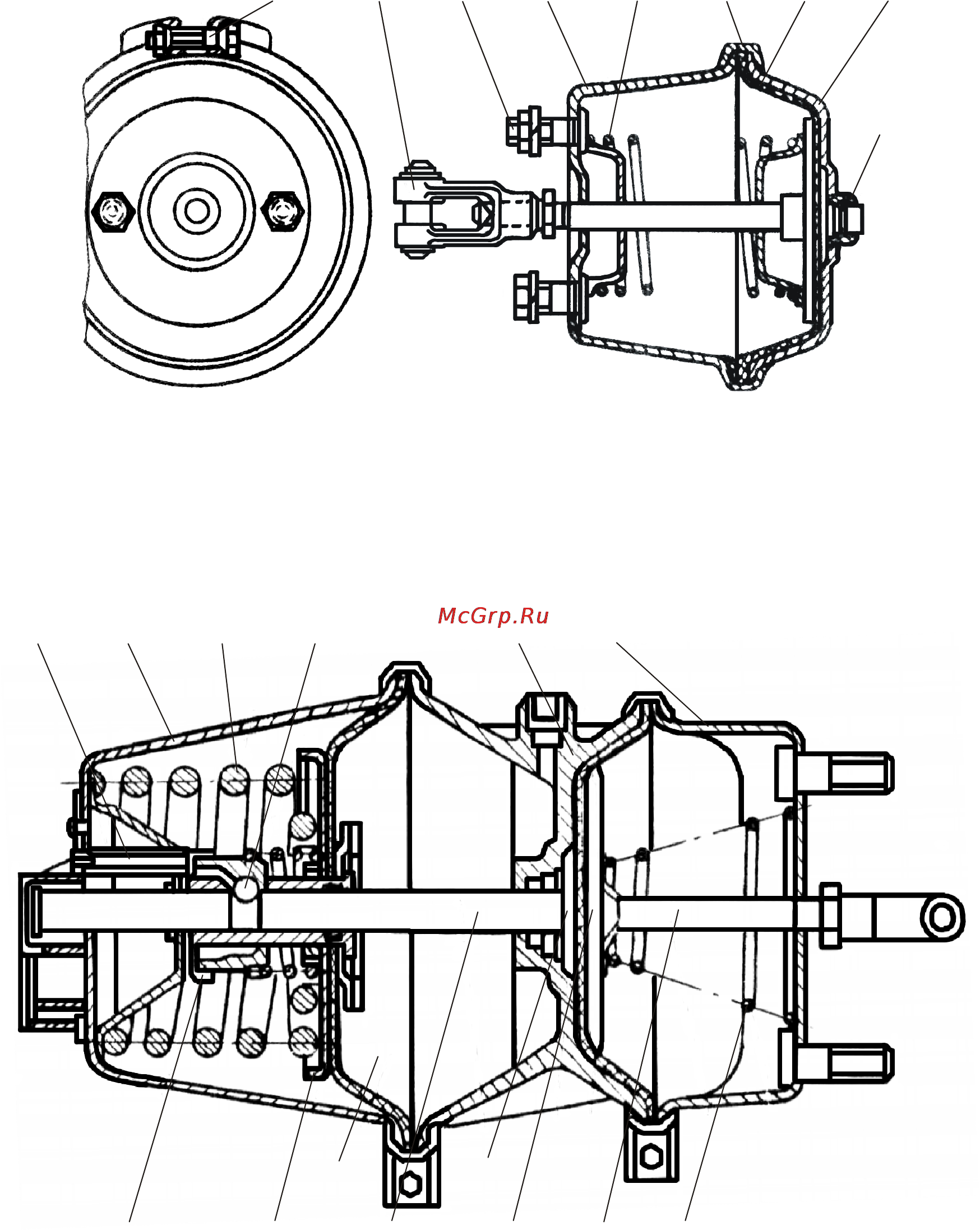

1 – стяжной болт; 2 – вилка; 3 – болт; 4 – корпус; 5 – пружи-

на; 6 – хомут; 7 – диафрагма; 8 – крышка; 9 – штуцер

Рисунок 1.43 – Камера тормозная

1 2 3 4 5 6

12 11 10 9 8 7

А Б

1 – направляющая; 2 – цилиндр энергоаккумулятора; 3 – си-

ловая пружина; 4 – шарик; 5 – фланец; 6 – корпус тормозной

камеры; 7 – возвратная пружина; 8 – шток; 9 – подпятник;

10 – толкатель; 11 – поршень; 12 – втулка скользящая

А – полость; Б – полость

Рисунок 1.44 – Тормозная камера с пружинным энергоакку-

мулятором
