DAB DAB FEKABOX 280 [21/60] Fekabox 200 l
![DAB DAB FEKABOX 280 [21/60] Fekabox 200 l](/views2/1158922/page21/bg15.png)
ENGLISH
18

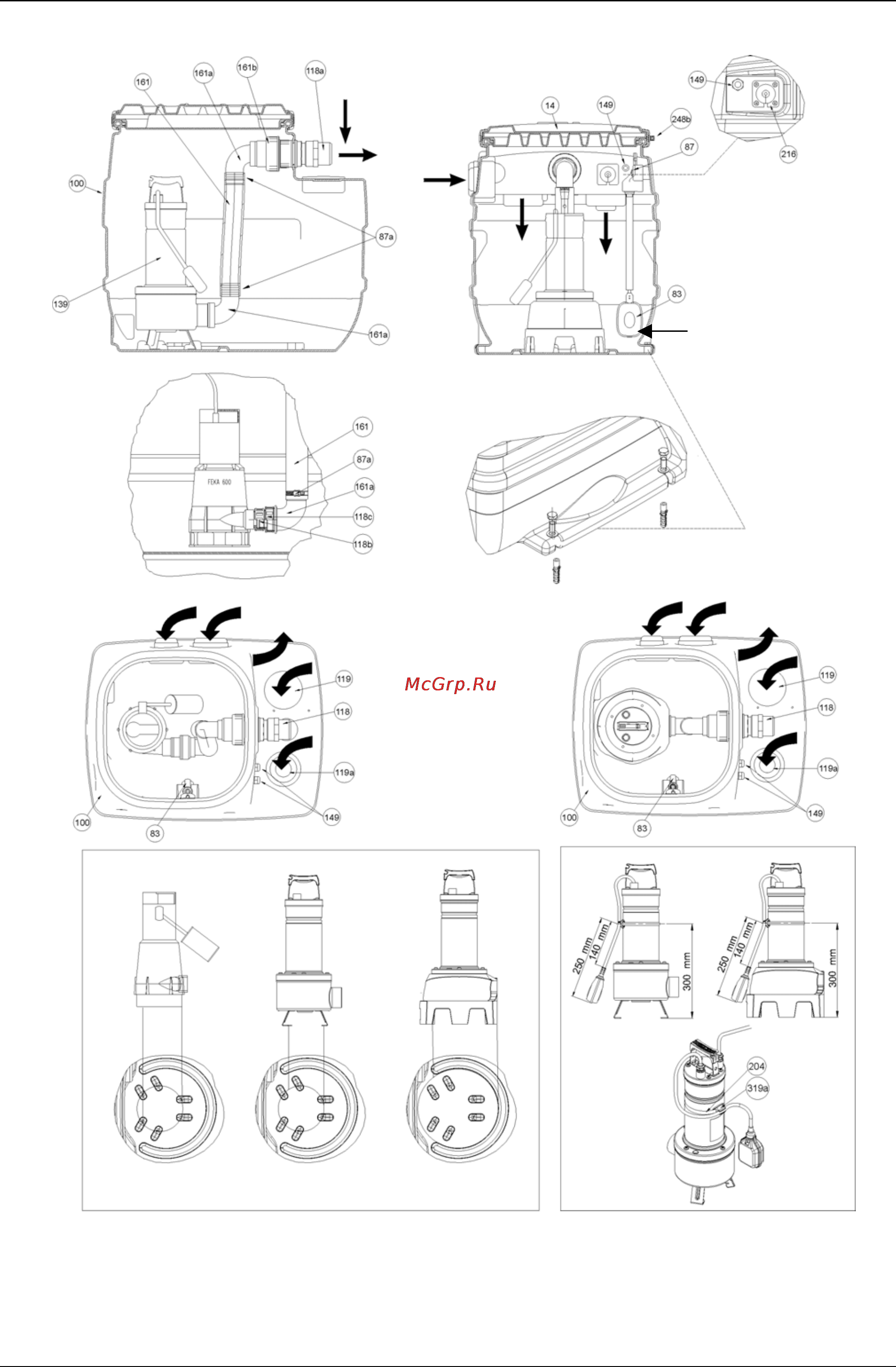

FEKABOX 200 l = FEKA 600 / FEKA VS 550 – 750 – 1000 – 1200
FEKA VX 550 – 750 – 1000 – 1200
14 - COVER 118b - ADAPTER M-F 1”¼ - 1”½ 161b - PIPE UNION 3 PCS WITH OR (2”)
118c - ADAPTER M-F 1”½ - 2” 204 - CABLE CLAMP TIE 83 - ALARM FLOAT
(supplied only on request) 119 - COUPLING DN 110 (input) 216 - SPECIAL FAIRLEAD
87 - CABLE CLAMP TERMINAL 119a - ELBOW 45° DN 50 (input-ventilation) 248b - COVER SCREWS
87a - HOSE CLAMP Ø57 139 - PUMP 253 - PUMP POSITIONING PLATE
100 - TANK 149 - FAIRLEAD PG 11 319a - CABLE CLAMP
118 - SLEEVE 63X2” 161 - RUBBER HOSE 57X50 L=300
118a - THREADED PIPE 100X2” 161a - CURVED HOSETAIL 2”X50
FEKA VS - VX FEKA VS - VX
SUPPLIED ONLY ON REQUEST
FEKA 600
FEKA 600 FEKA VS - VX
Fig. A
FEKA 600 FEKA VS FEKA VX
Fig.B
FEKA VS - VX
FIX THE TANK TO THE GROUND
BEFORE USE
