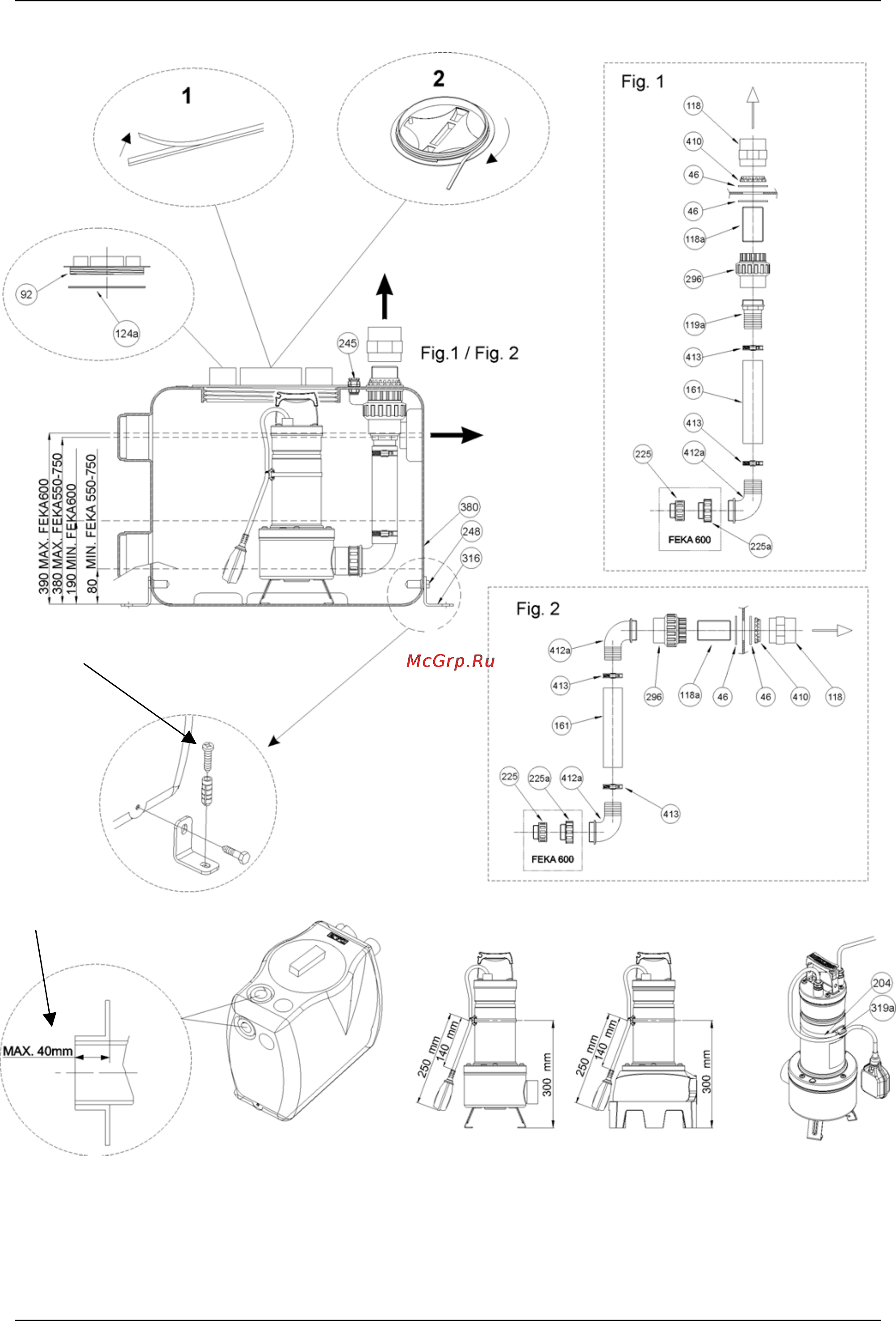

NEDERLANDS
33
FEKABOX 110 l = FEKA 600 / FEKA VS 550 – 750 – 1000 – 1200
FEKA VX 550 – 750 –1000 – 1200
46 - AFDICHTING 78X58X4 (2”) 204 - STRIP KABELKLEM 319a - KABELKLEM
92 - DEKSEL 225 - REDUCTIE M-F 1” ¼ - 1” ½ 380 - BAK
118 - MOF 63X2” 225a - REDUCTIE M-F 1” ½ - 2” 410 - KRAAG 2” PP OF PVC
118a - GEPERFOREERDE 245 - KABELWARTEL M20X1,5 412a - GEBOGEN SLANGHOUDER
SCHROEFDRAADSTANG 2”X100
119a - SLANGHOUDER 248 - SCHROEF TE 10X40 413 - SLANGKLEM Ø57
124a - AFDICHTING 296 - MONDSTUK 3 PZ MET OR
161 - RUBBERSLANG 57X50 L=240 316 - BEVESTIGINGSBEUGEL
Schroef beugel: niet bijgeleverd
LET OP!
Max. Inlaat 40mm
FEKA VS - VX
