DEUTSCH
25
FEKABOX 100 l = FEKA 600 / FEKA VS 550 – 750 – 1000 – 1200
FEKA VX 550 – 750 – 1000 – 1200

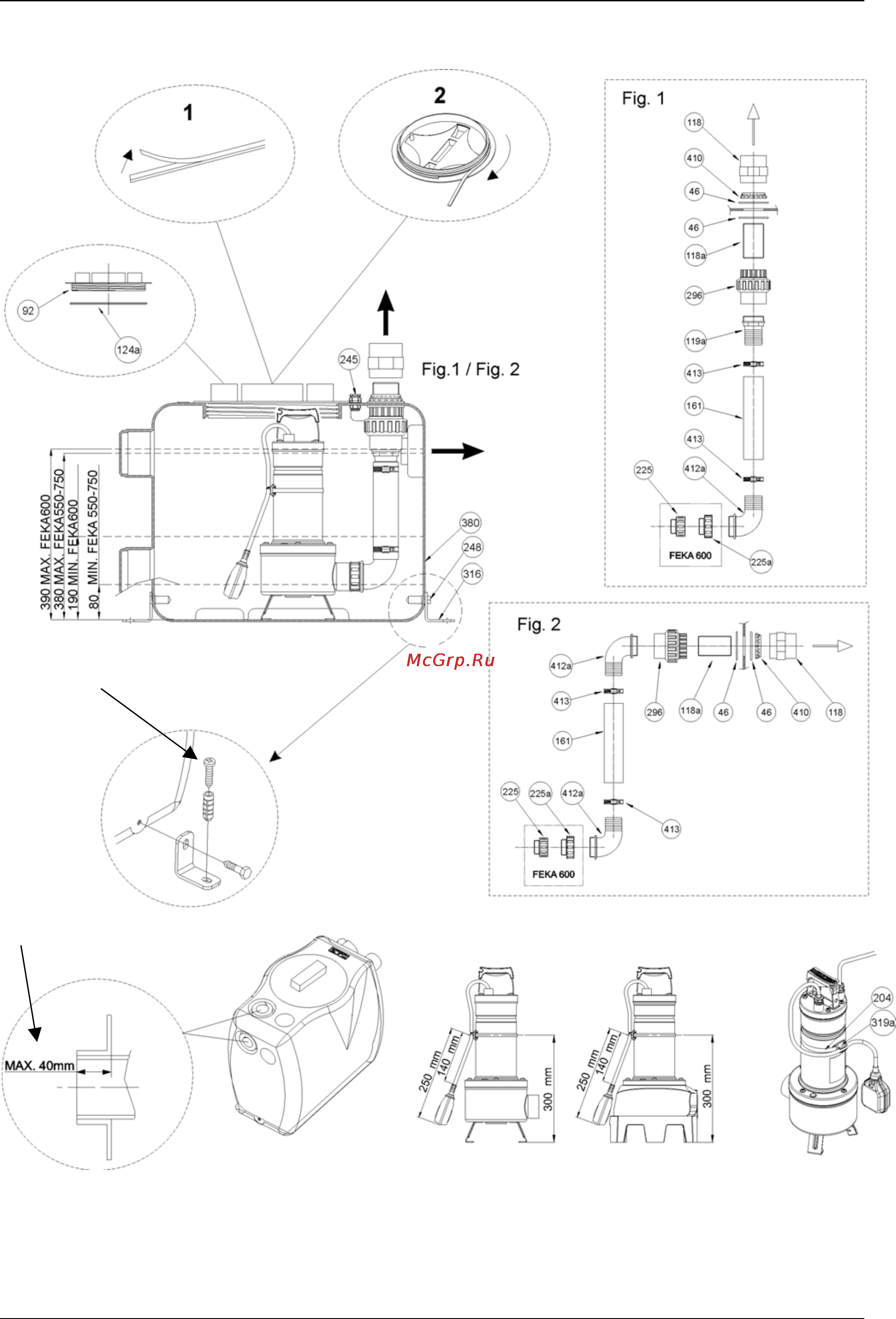

46 - DICHTUNG 78X58X4 (2”) 204 - KABELSCHELLE 319a - KABELSCHELLE
92 - DECKEL 225 - REDUZIERSTÜCK I/A-GEW. 1” ¼ - 1” ½ 380 - BECKEN
118 - MUFFE 63X2” 225a - REDUZIERSTÜCK I/A-GEW. 1” ½ - 2” 410 - BUNDRING 2” PP ODER PVC
118a - GELOCHTE GEWINDESTANGE 2”X100 245 - KABELSCHELLE M20X1,5 412a - GEB.SCHLAUCHHALTER
119a - SCHLAUCHHALTER 248 - SCHRAUBE TE 10X40 413 – ROHRSCHELLE Ø57
124a - DICHTUNG 296 - 3 TEIL. STUTZEN MIT O-RING (2”)
161 – SCHLAUCH 57X50 L=240 316 - HALTEBÜGEL
Schrauben für Bügel:
nicht mitgeliefert
ACHTUNG!
Max. Einlauf 40mm
FEKA VS - VX
