РУССКИЙ
51
FEKABOX 280 l = FEKA 600 / FEKA VS 550 – 750 – 1000 – 1200
FEKA VX 550 – 750 – 1000 – 1200

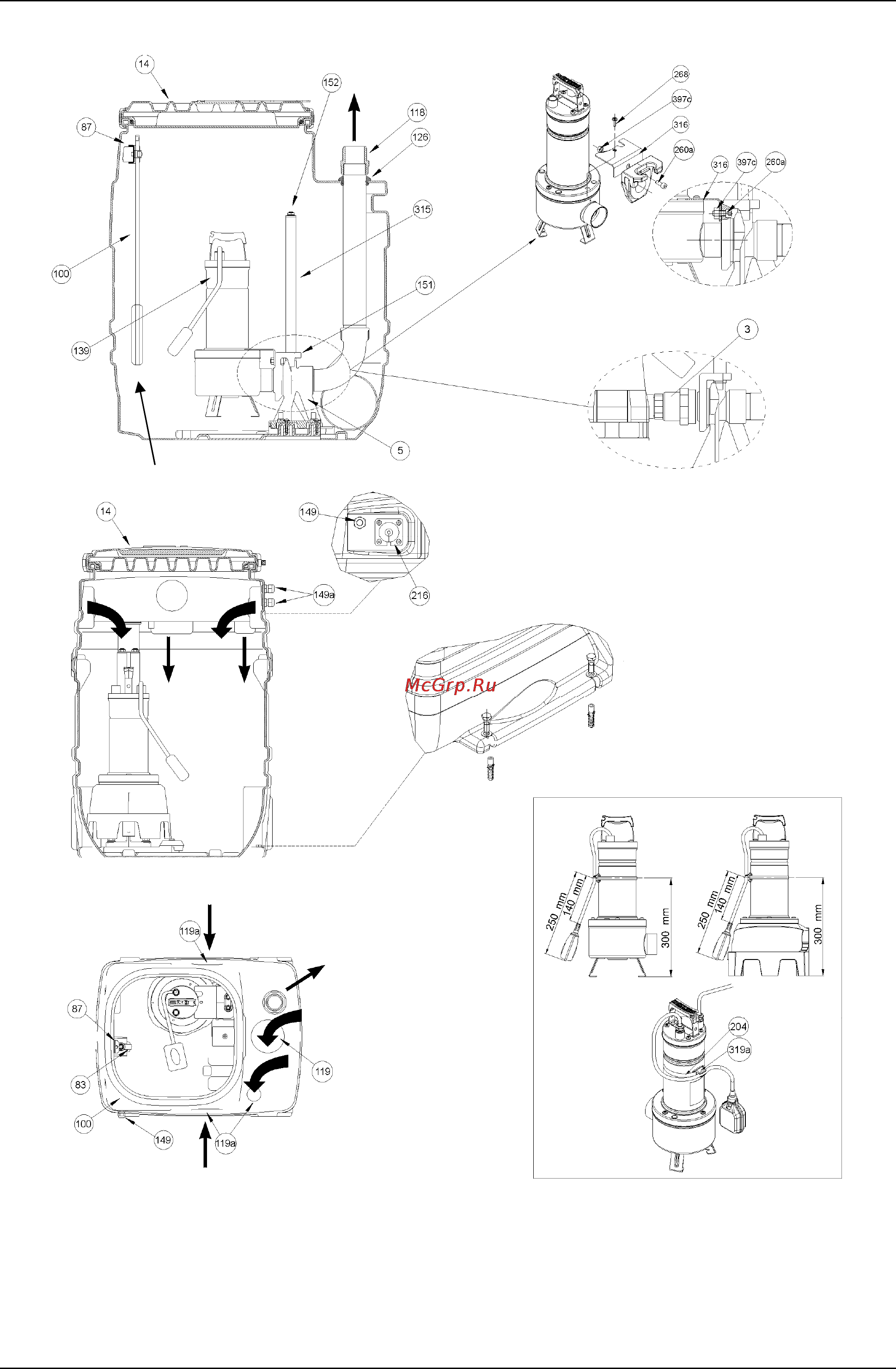

3 - ПАТРУБОК 1”1/4 – 2” 119a - КОЛЕНО 45° DN 50 (подача или вентиляция) 248b - БОЛТЫ КРЫШКИ
5 - НОЖКА 126 - УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА 260a - BИНТ TCEI M10X25 UNI 5931
14 - КРЫШКА 139 - НАСОС 268 - БОЛТ ФЛАНЦА НАСОСА
149 - КАБЕЛЬНЫЕ САЛЬНИКИ PG 11 315 - НАПРАВЛЯЮЩИЕ ТРУБЫ 83 - ПОПЛАВОК СИГНАЛИЗАЦИИ
(поставляется только по требованию)
149a - КАБЕЛЬНЫЕ САЛЬНИКИ M20 316 -
БЛОКИРОВОЧНАЯ СКОБА ПРОТИВ ВРАЩЕНИЯ
87 - ЗАЖИМ ПРОВОДА 151 - СУППОРТ 319a - ХОМУТ
100 - ЧАН 152 - КРЕПЕЖНЫЙ КРОНШТЕЙН 397c - ГАЙКА М10
118 - МУФТА 63x2” 204 - ХОМУТ ФИКСАТОРА КАБЕЛЯ
119 - ПАТРУБОК DN 110 (подача) 216 -
СПЕЦИАЛЬНЫЙ КАБЕЛЬНЫЙ САЛЬНИК
ПОСТАВЛЯЕТСЯ ТОЛЬКО
ПО ТРЕБОВАНИЮ
FEKA VS - VX
FEKA 600
Fig.C
FEKA VS - VX
ПЕРЕД ЭКСПЛУАТАЦИЕЙ ПРИКРЕПИТЬ
К ГРУНТУ РЕЗЕРВУАР
