DEUTSCH
29
INHALT Seite
1.
HINWEISE 29
2.
HAFTPFLICHT 29
3.
ABMESSUNGEN UND GEWICHTE 29
4.
GEBRAUCHSANWEISUNG 30
5.
INSTALLATION 30
6.
ALARMANLAGE 32
7.
WARTUNG 32
8.
STÖRUNGSSUCHE 32
1. HINWEISE
1.1
Vor der Installation unbedingt diese und die im Handbuch der Pumpe und der Schalttafel
enthaltenen Anleitungen lesen. Die Elektrik und die Anschlüsse müssen unbedingt von Fachpersonal
ausgeführt werden, das im Besitz der in den Sicherheitsvorschriften über Planung, Installation und
Wartung von Elektroanlagen des Anwenderlandes vorgegebenen technischen Anforderungen ist.
Die Nichtbefolgung dieser Sicherheitsvorschriften gefährdet nicht nur die Sicherheit von Personen und
kann die Beschädigung der Geräte verursachen, sondern läßt auch jeden Garantieanspruch verfallen.
1.2
Unter Fachpersonal werden jene Personen verstanden, die aufgrund ihrer Ausbildung, Erfahrung und
Schulung, sowie die Kenntnis der betreffenden Normen, Vorschriften und Maßnahmen für den
Unfallschutz und die Betriebsbedingungen von der für die Sicherheit der Anlage verantwortlichen
Person dazu befugt wurden, alle erforderlichen Arbeiten auszuführen, und die außerdem in der Lage
sind, jede Art von Risiko zu erkennen und zu vermeiden.
(Definition des technischen Personals IEC 364).
Das Gerät darf nicht von Personen (einschließlich Kindern) benutzt werden, deren physische,
sensorische oder mentale Fähigkeiten eingeschränkt sind, oder denen es an Erfahrung oder Kenntnissen
mangelt, sofern ihnen nicht eine für ihre Sicherheit verantwortliche Personen zur Seite steht, die sie
überwacht oder beim Gebrauch des Gerätes anleitet. Kinder nicht unbeaufsichtigt in die Nähe des
Gerätes lassen und sicherstellen, dass sie nicht damit herumspielen (EN 60335-1: 02).
1.3
Prüfen, ob die Anlage während des Transports oder der Lagerung beschädigt worden ist. Im
besonderen muß kontrolliert werden, ob die äußere Hülle vollständig ist und sich in einwandfreiem
Zustand befindet; die Leistungsfähigkeit aller Komponenten des Beckens prüfen und falls erforderlich
mangelhafte Teile auswechseln.
2. HAFTPFLICHT
Der Hersteller haftet nicht für die einwandfreie Funktion der Anlage, wenn diese manipuliert, verändert oder über die
Daten des Geräteschilds hinaus betrieben wurde.
Außerdem wird keine Haftung für eventuell in dieser Betriebsanleitung enthaltene Übertragungs- oder Druckfehler
übernommen. Der Hersteller behält sich vor, an den Produkten alle erforderlichen oder nützlichen Änderungen
anzubringen, ohne die wesentlichen Merkmale zu beeinträchtigen.

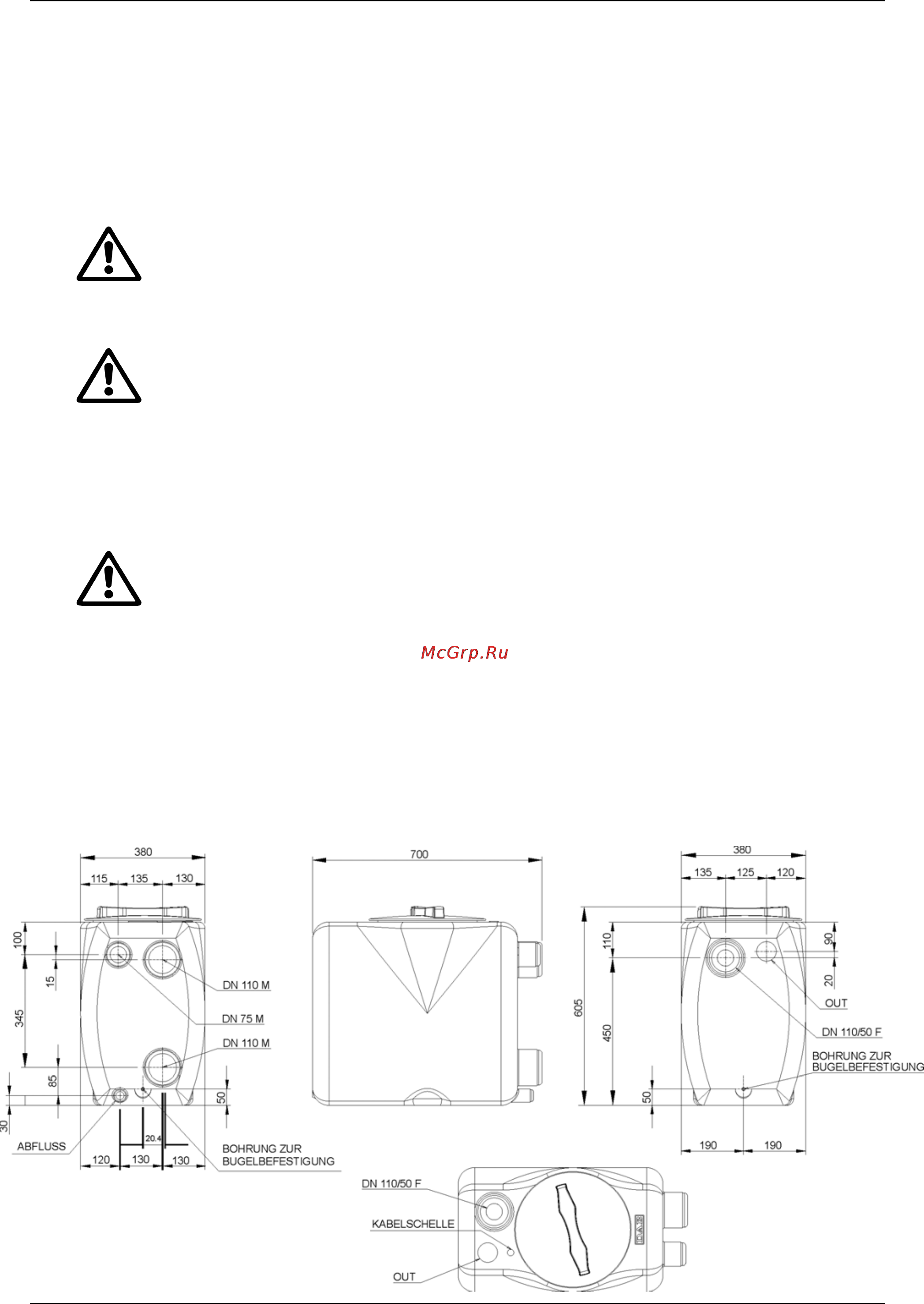

3. ABMESSUNGEN UND GEWICHTE
Das Gesamtgewicht der Anlage ist auf dem Aufkleber an der Verpackung angegeben.
Die nachstehend angeführten Abmessungen sind in Millimetern.
FEKABOX 110
