ESPAÑOL
42
FEKABOX 200 l = FEKA 600 / FEKA VS 550 – 750 – 1000 – 1200
FEKA VX 550 – 750 – 1000 – 1200

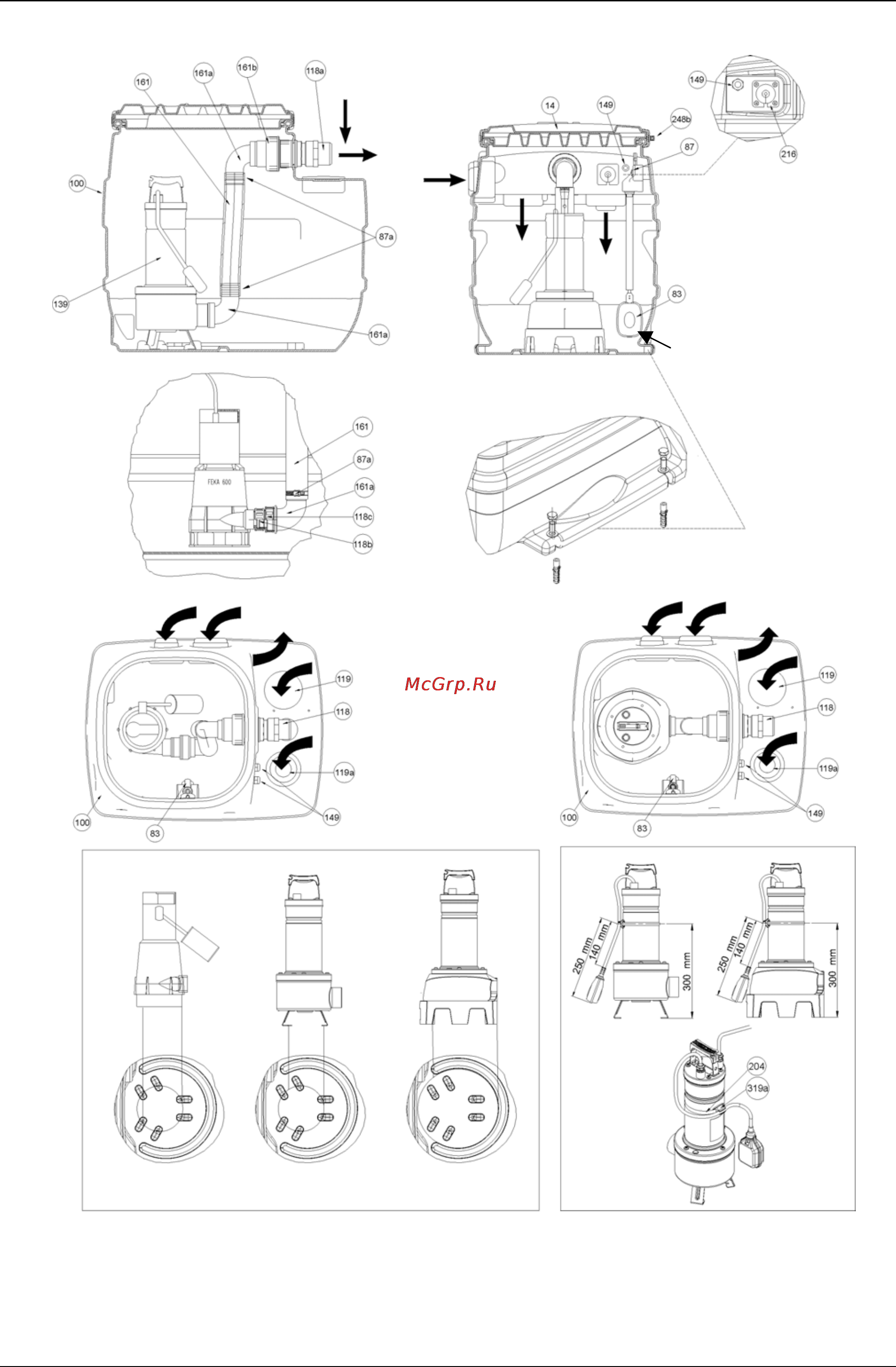

14 - TAPA 118b - REDUCCION M-F 1” ¼ - 1” ½ 161b - BOCA 3 PZ CON OR (2”)
118c - REDUCCION M-F 1” ½ - 2” 204 - ABRAZADERA SUJETACABLE 83 - FLOTADOR DE ALARMA
(suministrada sólo sobre demanda) 119 - RACOR DN 110 (entrada) 216 - SUJETACABLES ESPECIAL
87 - SUJETADOR DE CABLE 119a - CODO 45° DN 50 (entrada-ventilación) 248b - TORNILLOS DE LA TAPA
87a - ABRAZADERA DE MANGUITO Ø57 139 - BOMBA 253 - PLACA POSICION BOMBA
100 - TANQUE 149 - SUJETACABLES PG 11 319a - ABRAZADERA
118 – MANGUERA 63X2” 161 - MANGUITO 57X50 L=300
118a - TUBO CON ROSCA 100X2” 161a - PORTAGOMA CURVO 2”X50
FEKA VS - VX FEKA VS - VX
SUMINISTRADA SÓLO SOBRE DEMANDA
FEKA 600
FEKA 600 FEKA VS - VX
Fig. A
FEKA 600 FEKA VS FEKA VX
Fig.B
FEKA VS - VX
ANTES DE USAR EL DEPÓSITO
FIJARLO AL PAVIMENTO
