ESPAÑOL
41

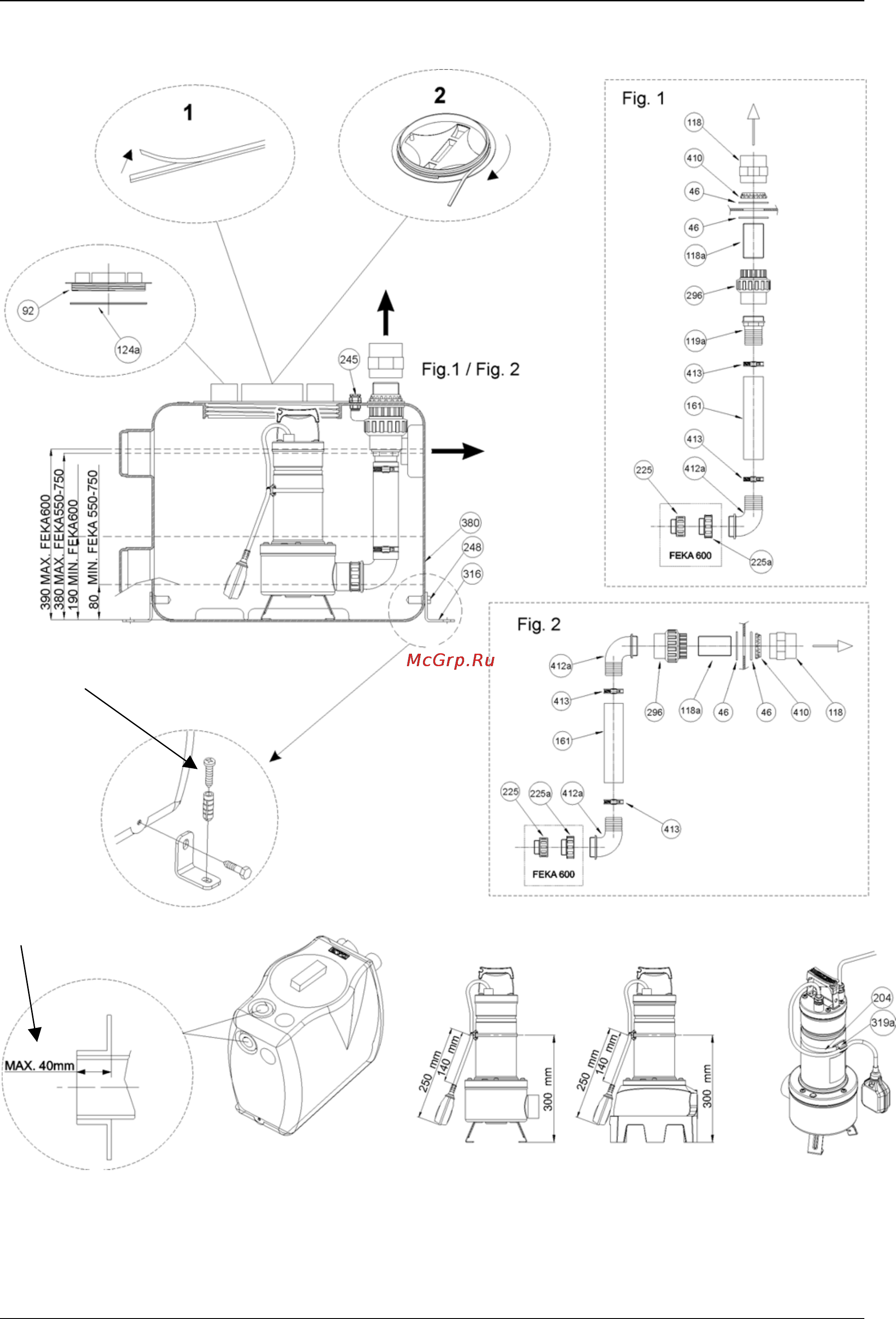

FEKABOX 110 l = FEKA 600 / FEKA VS 550 – 750 – 1000 – 1200
FEKA VX 550 – 750 – 1000 – 1200
46 - JUNTA 78X58X4 (2”) 204 - ABRAZADERA SUJETACABLE 319a - SUJETACABLE
92 - TAPA 225 - REDUCCION M-F 1” ¼ - 1” ½ 380 - TANQUE
118 - MANGUERA 63X2” 225a - REDUCCION M-F 1” ½ - 2” 410 - COLLAR 2” PP O PVC
118a - BARRA PERFORADA ROSCADA 2”X100 245 - SUJETACABLES M20X1,5 412a - PORTAGOMA CURVO
119a - PORTAGOMA 248 - TORNILLO TE 10X40 413 - ABRAZADERA DE MANGUITO Ø57
124a - JUNTA TAPA 296 - BOCA 3 PZ CON OR
161 - MANGUITO 57X50 L=240 316 - ESTRIBO FIJACION
Tornillo del estribo: no suministrado
¡ATENCIÓN!
BOCA MÁXIMA 40mm
FEKA VS - VX
