РУССКИЙ
50
FEKABOX 200 l = FEKA 600 / FEKA VS 550 – 750 – 1000 – 1200
FEKA VX 550 – 750 – 1000 – 1200

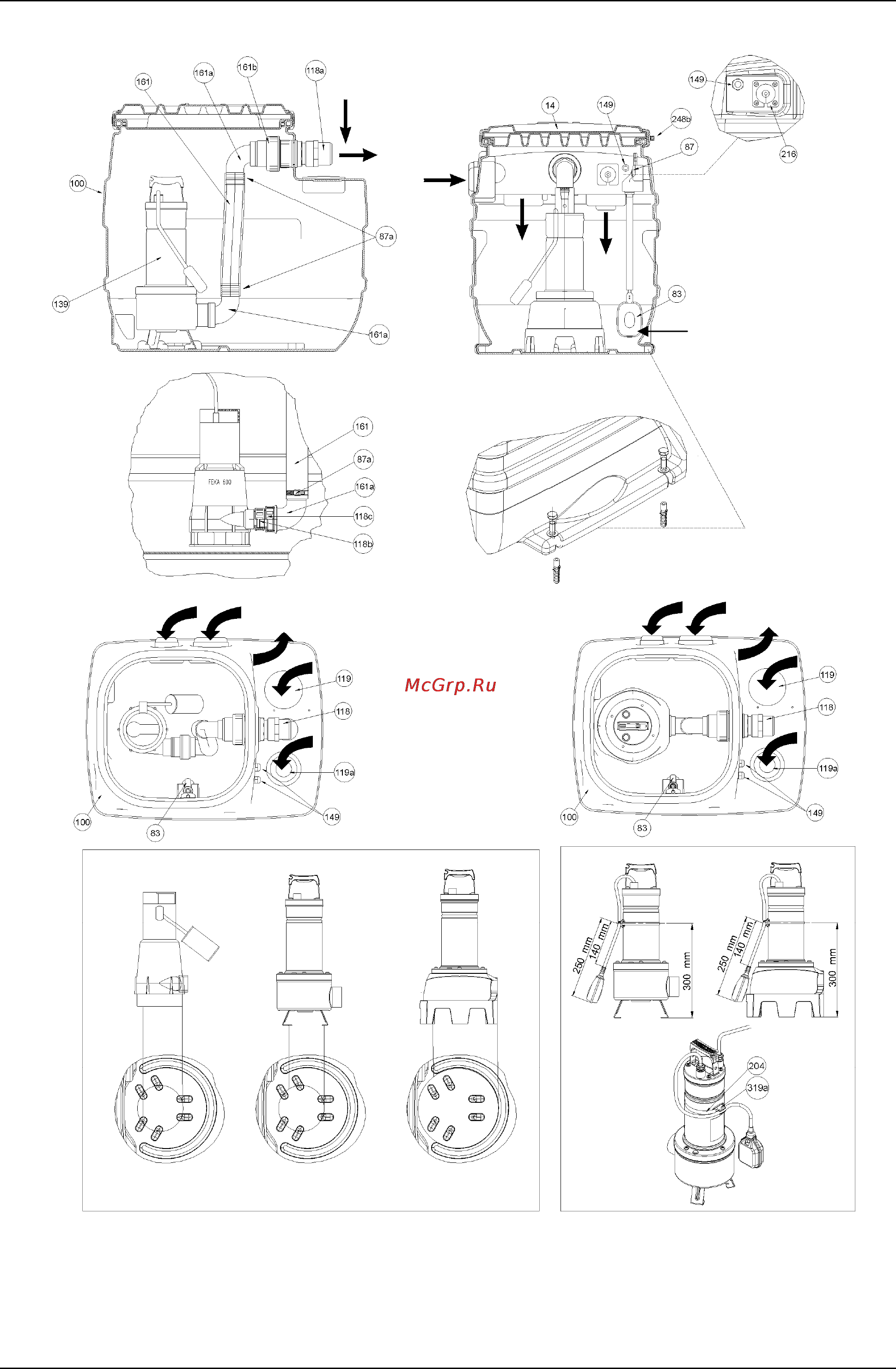

14 - КРЫШКА 118b - СУЖЕНИЕ M-F 1”1/4 – 1”1/2 161b - ШТУЦЕР 3 ШТ. C МАНЖЕТОЙ (2”)
118c - СУЖЕНИЕ M-F 1”1/2 -2” 204 - ХОМУТ ФИКСАТОРА КАБЕЛЯ 83 - ПОПЛАВОК СИГНАЛИЗАЦИИ
(поставляется только по требованию) 119 - ПАТРУБОК DN 110 (подача) 216 -
СПЕЦИАЛЬНЫЙ КАБЕЛЬНЫЙ САЛЬНИК
87 - ЗАЖИМ ПРОВОДА 119a -
КОЛЕНО 45° DN 50 (подача или вентиляция) 248b - БОЛТЫ КРЫШКИ
87a - ХОМУТ ДЛЯ ТРУБ Ø57 139 - НАСОС 253 - МОНТАЖНАЯ ПЛАСТИНА НАСОСА
100 - ЧАН 149 - КАБЕЛЬНЫЕ САЛЬНИКИ PG 11 319a - ХОМУТ
118 - МУФТА 63x2” 161 -
РЕЗИНОВЫЙ ШЛАНГ 57x50 Длина =300
118a - РЕЗЬБОВАЯ ТРУБА 100x2” 161a - КОЛЕНО 2”x50
ПОСТАВЛЯЕТСЯ ТОЛЬКО
ПО ТРЕБОВАНИЮ
FEKA VS - VX FEKA VS - VX
FEKA 600
FEKA 600 FEKA VS - VX
Fig. A
FEKA 600 FEKA VS FEKA VX
Fig.B
FEKA VS - VX
ПЕРЕД ЭКСПЛУАТАЦИЕЙ ПРИКРЕПИТЬ
К ГРУНТУ РЕЗЕРВУАР
