РУССКИЙ
54
4. ПОРЯДОК ЭКСПЛУАТАЦИИ
FEKABOX является сборной установкой, готовой к монтажу, не нуждающейся в регуляции, идеально
подходящей для сбора и выкачивания черных вод и домашних стоков из подвальных помещений,
расположенных ниже уровня канализационной сети. В соответствии с действующими нормативами по
предотвращению несчастных случаев система FEKABOX не может использоваться для перекачивания горючих
или взрывоопасных жидкостей таких как
бензин, дизельное топливо, горючие масла, растворители и т.д.
5. МОНТАЖ
5.1
Не поднимать, не переносить и не включать насосы, подвешенные за кабель электропитания.
5.2
На стр. 52 приводится пример монтажа.
5.3
Чан может быть установлен на полу, может быть вкопан в землю или помещен в мурованный колодец.
В любом случае опорная поверхность должна быть идеально горизонтальной, и дно чана должно
полностью опираться на всю площадь опорной поверхности.
В моделях Fekabox 200 литров и Fekabox 280 литров можно ходить по крышке резервуара
(макс. вес 100 кг).
Внимание
! В модели Fekabox 110 литров по крышке резевуара ХОДИТЬ НЕЛЬЗЯ.
Проверить, чтобы разница уровней насоса и канализационной сети
соответствовала рабочим параметрам насоса.
5.4
Порядок монтажа насоса
5.4.1
Чаны ёмкостью 110 л: Ссылки к комплектующим смотреть на чертеже на стр. 49
5.4.2
Чаны ёмкостью 200 л: Ссылки к комплектующим смотреть на чертеже на стр. 50
1.
Снять крышку емкости, отвинтив крепежные болты на металлическом хомуте и сняв хомуты
вокруг крышки.
2. Для модели FEKA VS -VX проверить, чтобы длина поплавка насоса была 250 мм (смотреть рис. В
на стр. 50).
3. Прикрепить насос к пластине основания (253) при помощи специальных болтов и распорных
элементов для Feka VX, повернув нагнетательное отверстие в соответствии с засечкой (смотреть
рис. А на стр. 50).
4. Установить собранный узел на дно чана в соответствии с центральной выпуклой частью.
5. Подсоединить насос к напорной трубе. В модели FEKA 600 использовать патрубок (118b-118c).
6. Проверить, чтобы хомуты резиновой напорной трубы были правильно закреплены.

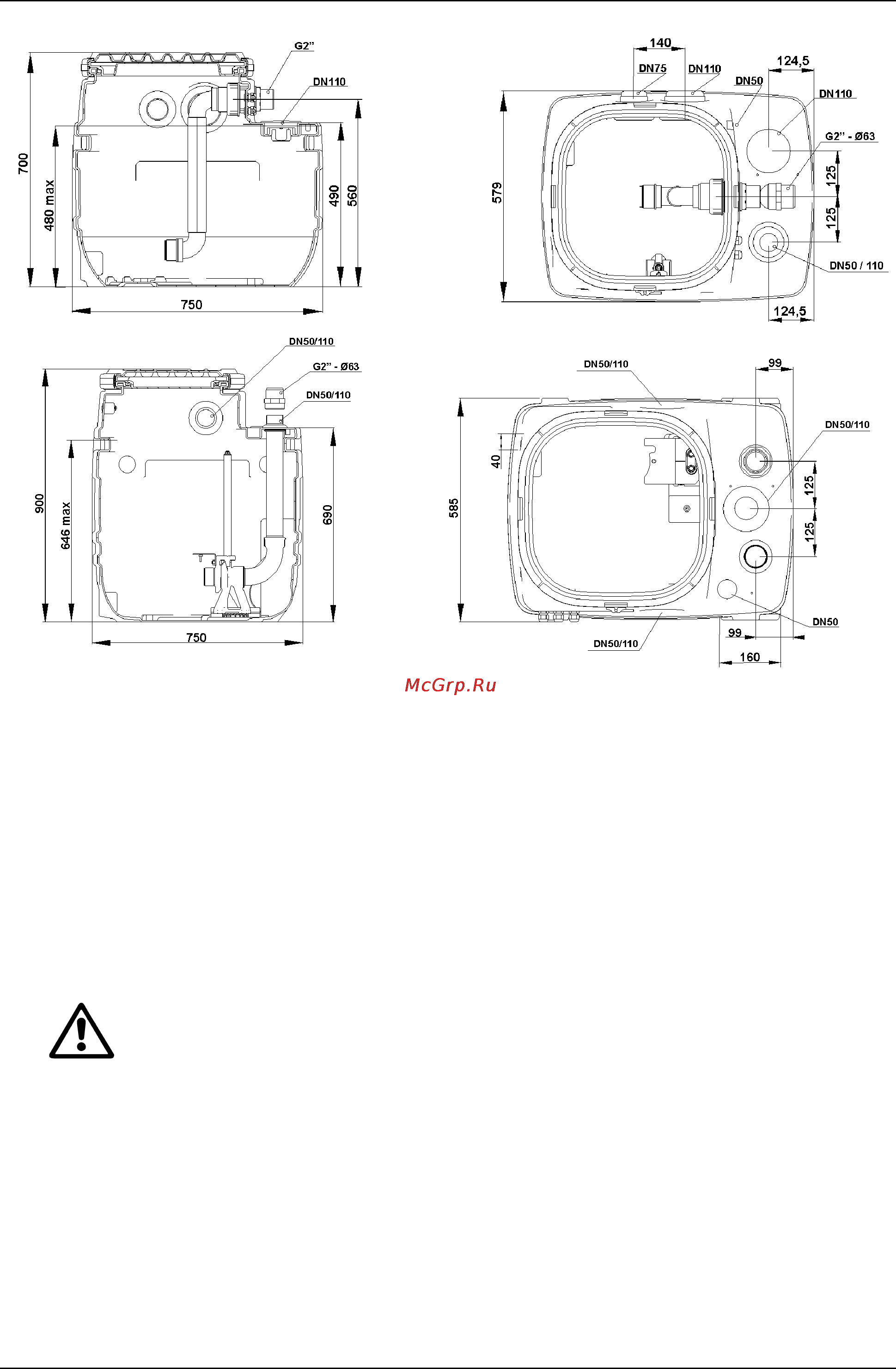

FEKABOX 280
FEKAB
O
X 2
00
