DAB DAB FEKABOX 280 [37/60] Fekabox 200 l
![DAB DAB FEKABOX 280 [37/60] Fekabox 200 l](/views2/1158922/page37/bg25.png)
NEDERLANDS
34

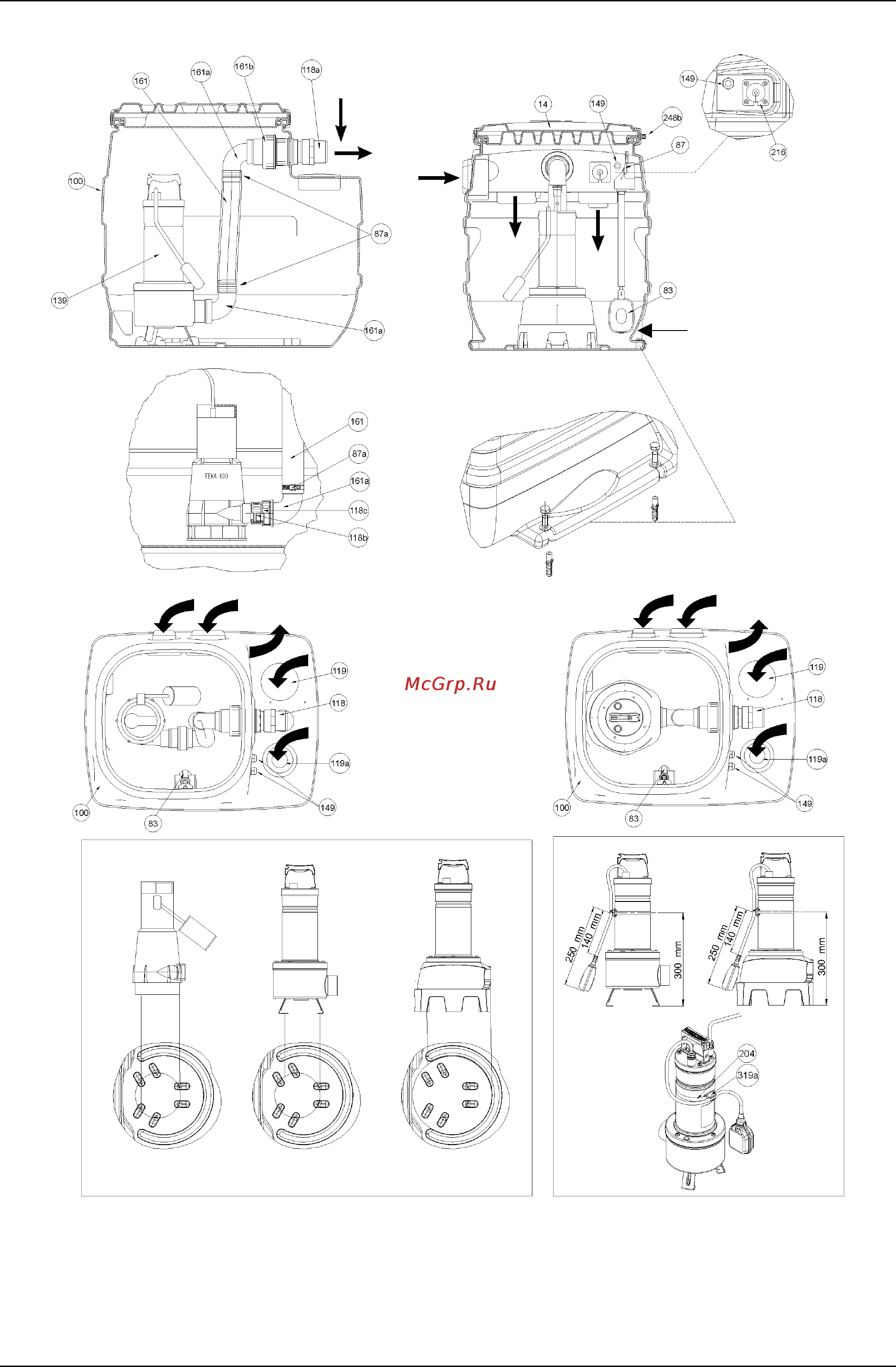

FEKABOX 200 l = FEKA 600 / FEKA VS 550 – 750 – 1000 – 1200
FEKA VX 550 – 750 – 1000 – 1200
14 - DEKSEL 118b - REDUCTIE M-F 1” ¼ - 1” ½ 161b - MONDSTUK 3 PZ MET OR (2”)
118c - REDUCTIE M-F 1” ½ - 2” 204 - STRIP KABELKLEM 83 - ALARMVLOTTER
(alleen op verzoek geleverd) 119 - VERBINDINGSSTUK DN 110 (inlaat) 216 - SPECIALE KABELWARTEL
87 - KABELKLEM 119a - ELLEBOOGSTUK 45° DN 50 (inlaat-ventilatie) 248b - SCHROEVEN DEKSEL
87a - SLANGKLEM Ø57 139 - POMP 253 - POSITIEPLAAT POMP
100 - BAK 149 - KABELWARTEL PG 11 319a - STRIP
118 - MOF 63X2” 161 - RUBBERSLANG 57X50 L=300
118a - BUIS MET SCHROEFDRAAD 100X2” 161a - GEBOGEN SLANGHOUDER 2”X50
FEKA VS - VX FEKA VS - VX
ALLEEN OP VERZOEK GELEVERD
FEKA 600
FEKA 600 FEKA VS - VX
Fig. A
FEKA 600 FEKA VS FEKA VX
Fig.B
FEKA VS - VX
ZET DE TANK VOOR HET GEBRUIK
AAN DE GROND VAST
