Français
Fr-25

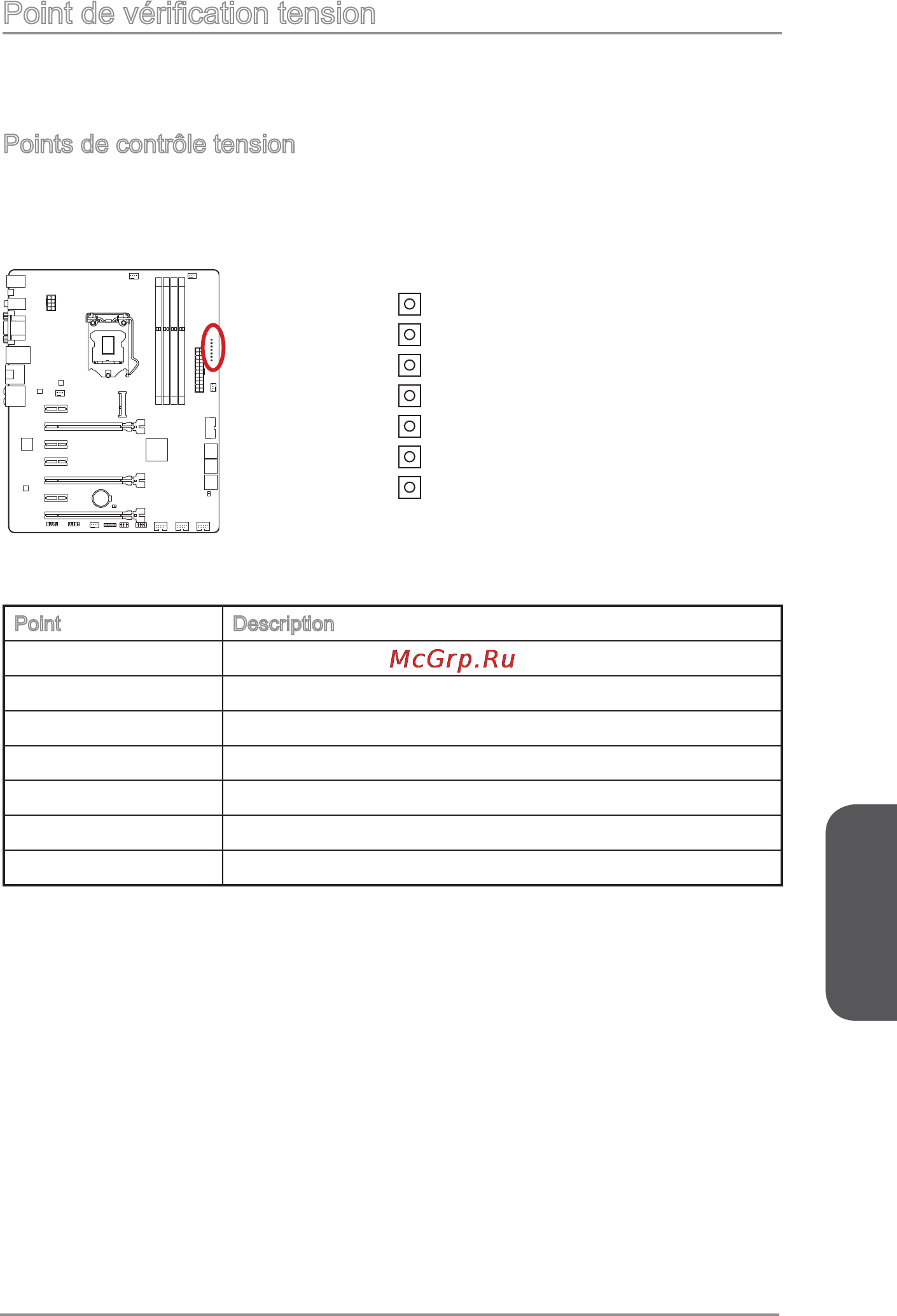

Point de vérication tension
Ces points de vérication de tension servent à mesurer les tensions actuelles du
système. Un multimètre est nécessaire (non fourni) pour vérier les tensions.
Points de contrôle tension
Ces points de vérication tension servent à mesurer les tensions. Pour vérier les
tensions, il faut attacher le l positif du multimètre à ces points et attacher le l négatif
sur le point de masse.
GND
CPU_SA
CPU_RING
CPU_CORE0
CPU_GFX
VCC_DDR
CPU_VCCIN
Point Description
GND Masse
CPU_SA Tension CPU SA (System Agent)
CPU_RING Tension CPU Ring
CPU_GFX Tension CPU integrated graphics
CPU_CORE0 Tension CPU core0
VCC_DDR Tension mémoire DDR
CPU_VCCIN Tension CPU Input
