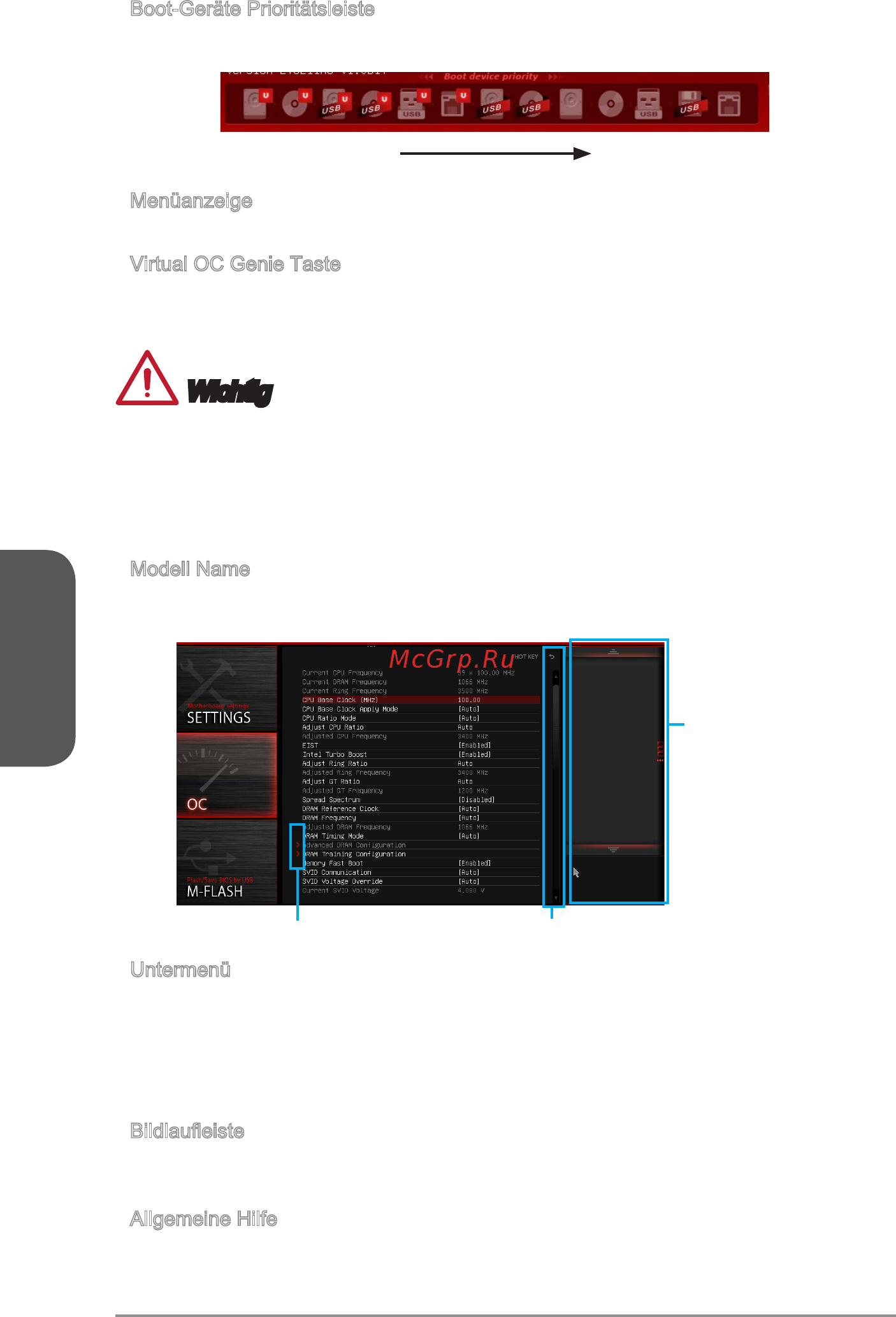

Deutsch
De-30
Boot-Geräte Prioritätsleiste
Sie können die Gerätesymbole verschieben, um die Startreihenfolge zu ändern.
Hohe Priorität Niedrigere Priorität
Menüanzeige
Dieser Bereich ermöglicht die Konguration von BIOS Einstellungen.
Virtual OC Genie Taste
Aktivieren oder deaktivieren Sie die OC Genie Funktion durch einen Klick auf diese
Taste. Wenn aktiviert, leuchtet diese Taste auf. Aktivieren Sie die OC Genie-Funktion
mit einem von MSI optimierten Übertaktungsprol automatisch zu übertakten.
Wichtig
Es wird empfohlen, keine Änderung im OC-Menü zu machen und die
Werkseinstellungen nach dem Aktivieren der OC Genie-Funktion nicht zu laden.
Im OC Genie Modus sind das BIOS-Update oder ein Clearing-CMOS unzulässig.
Diese können zum Versagen der OC Genie Funktion oder zu anderen Eekten
führen.
Modell Name
Zeigt das Modell des Motherboards an.
Untermenü Bildlaueiste
Allgemeine Hilfe
Untermenü
Wenn Sie an der linken Seite bestimmter Felder ein Dreieckssymbol nden, bedeutet
dies, dass Sie über das entsprechende Feld ein Untermenü mit zusätzlichen Optionen
aufrufen können. Durch die Steuertasten oder Maus können Sie ein Feld hervorheben
und durch Drücken der Eingabetaste <Enter> oder durch einen Doppelklick mit der
linken Maustaste in das Untermenü gelangen.
Bildlaueiste
Schieben Sie die Bildlaueiste oder nutzen die Pfeiltasten, um die weiteren Elemente
anzuzeigen, die im “Menü” Anzeige-Bereich sind.
Allgemeine Hilfe
Die Allgemeine Hilfe zeigt eine Kurzbeschreibung an, um Ihnen bei der Verwendung
des ausgewählten Elements zu helfen.
▶
▶
▶
•
•
▶
▶
▶
▶
