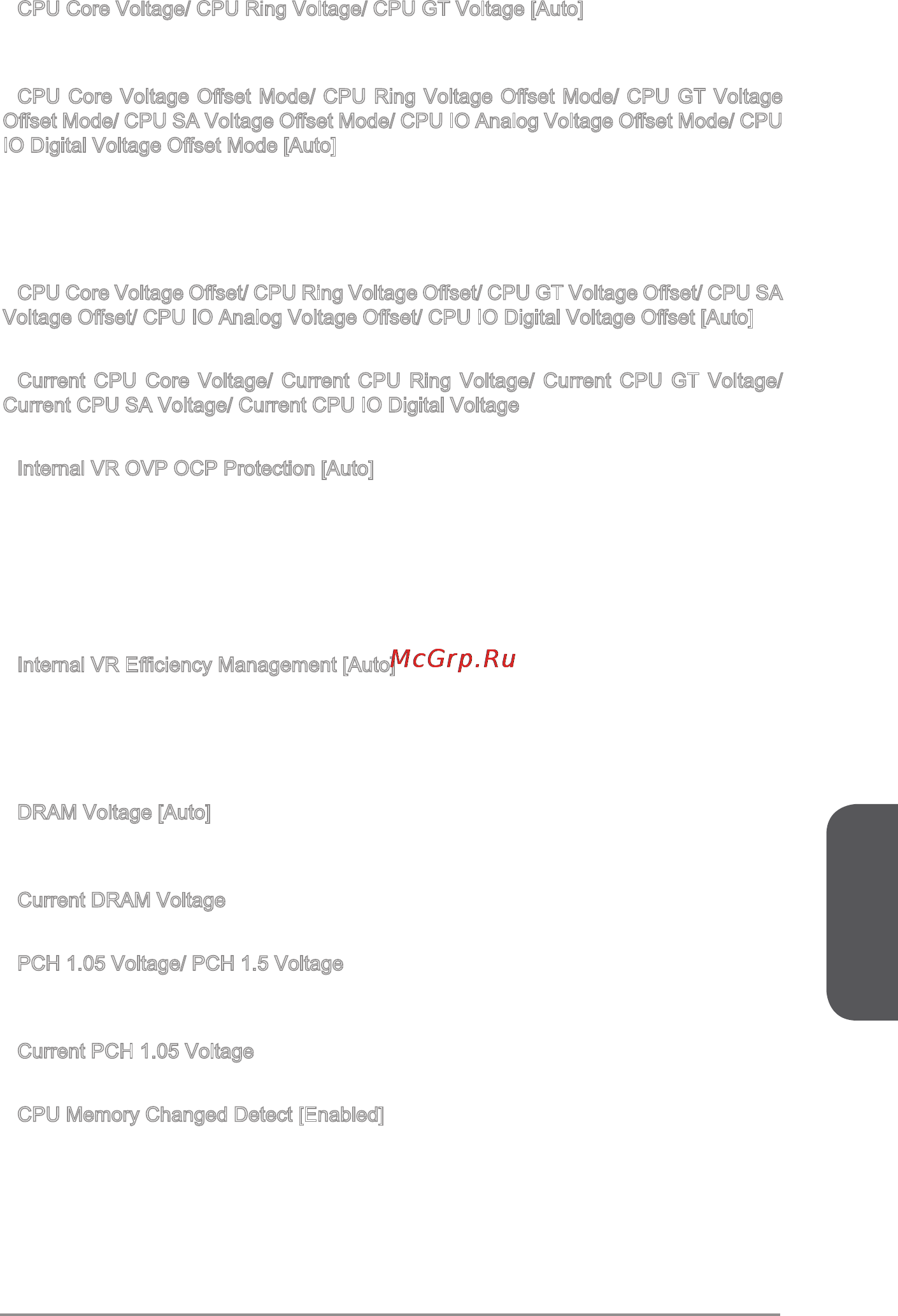

MSI z87-g45 gaming [131/190] Français
![MSI z87-g45 gaming [131/190] Français](/views2/1174305/page131/bg83.png)
Français
Fr-37
CPU Core Voltage/ CPU Ring Voltage/ CPU GT Voltage [Auto]
Dénit ces tensions. En "Auto", le BIOS congure ces tension automatiquement. Vous
pouvez également les régler manuellement.
CPU Core Voltage Oset Mode/ CPU Ring Voltage Oset Mode/ CPU GT Voltage
Oset Mode/ CPU SA Voltage Oset Mode/ CPU IO Analog Voltage Oset Mode/ CPU
IO Digital Voltage Oset Mode [Auto]
Permet de choisir le mode de tension de décalage.
[Auto] Ce réglage est conguré automatiquement par le BIOS.
[+] Vous permet de réglager la tension de décalage positive.
[-] Vous permet de réglager la tension de décalage négative.
CPU Core Voltage Oset/ CPU Ring Voltage Oset/ CPU GT Voltage Oset/ CPU SA
Voltage Oset/ CPU IO Analog Voltage Oset/ CPU IO Digital Voltage Oset [Auto]
Dénit la valeur de décalage pour ces tensions.
Current CPU Core Voltage/ Current CPU Ring Voltage/ Current CPU GT Voltage/
Current CPU SA Voltage/ Current CPU IO Digital Voltage
Ache les tensions actuelles. En lecture seule.
Internal VR OVP OCP Protection [Auto]
Active ou désactive la protection contre les surtensions ou la protection contre les sur-
intensités pour le CPU VR (Voltage Regulator) interne.
[Auto] Ce réglage est conguré automatiquement par le BIOS.
[Enabled] Dénit une limite de tension sur le CPU VR interne pour la protection
contre les surtensions et contre les surintensités.
[Disabled] Désactive cette fonction pour l'overclocking.
Internal VR Eciency Management [Auto]
Active ou désactive la gestion d'ecacité du CPU VR interne.
[Auto] Ce réglage est conguré automatiquement par le BIOS.
[Enabled] Activer la gestion d'ecacité VR pour le contrôle d'économie d'énergie.
[Disabled] Désactiver cette fonction.
DRAM Voltage [Auto]
Dénit la tension de mémoire. En "Auto", le BIOS dénit automatiquement la tension de
mémoire. Vous pouvez également la régler manuellement.
Current DRAM Voltage
Ache la tension actuelle de la mémoire. En lecture seule.
PCH 1.05 Voltage/ PCH 1.5 Voltage
Permet de dénir ces tensions. En "Auto", le BIOS dénit automatiquement ces tensions.
Vous pouvez également les régler manuellement.
Current PCH 1.05 Voltage
Ache la tension actuelle PCH 1.05. En lecture seule.
CPU Memory Changed Detect [Enabled]
Activer ou désactiver le système pour l'envoi un message d'alerte au démarrage lorsque
le CPU ou la mémoire a été remplacé.
[Enabled] Le système envoie un message d'alerte au démarrage. Il a ensuite
besoin de ses réglages par défaut pour les nouveaux périphériques.
[Disabled] Désactive cette fonction et conserve les réglages BIOS.
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
