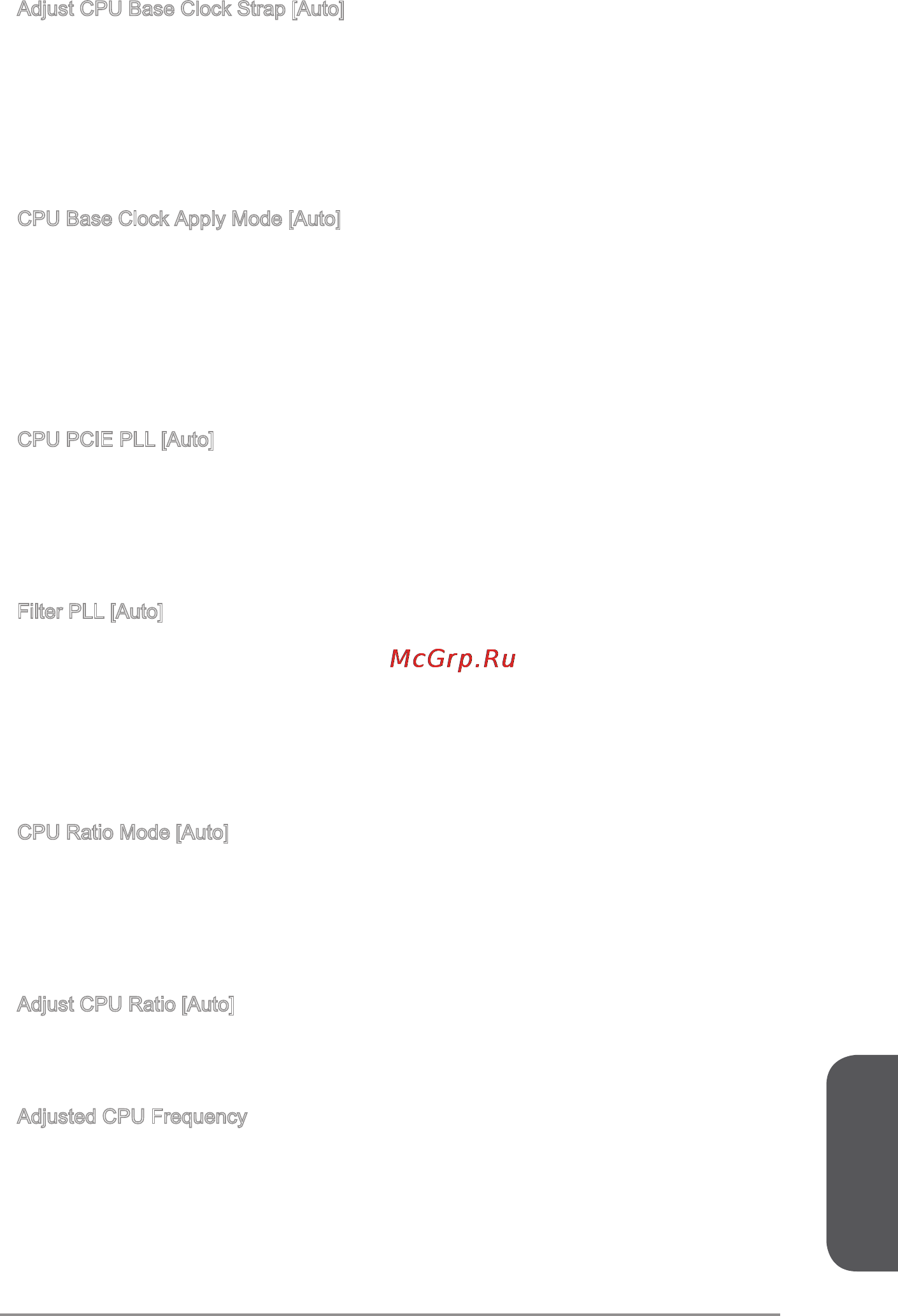

MSI z87-g45 gaming [167/190] Русский
![MSI z87-g45 gaming [167/190] Русский](/views2/1174305/page167/bga7.png)
Русский
Ru-33
Adjust CPU Base Clock Strap [Auto]
Установка полосы текущей базовой частоты ЦП. Изменение этого параметра
обеспечивает возможность «разгона» базовой тактовой частоты ЦП. Обращаем
ваше внимание на то, что компания не гарантирует успешность выполнения
разгона и стабильность системы. Изменение данного пункта возможно только
в том случае, если процессор поддерживает данную функцию. Если значение
установлено в "Auto", BIOS автоматически настроит этот параметр. [Опции:
Auto, 1.00, 1.25, 1.67]
CPU Base Clock Apply Mode [Auto]
Устанавливает способ применения изменений для корректировки базовой
частоты ЦП.
[Auto] Этот параметр будет настроен автоматически с помощью BIOS.
[Next Boot] Процессор перейдет на скорректированную базовую частоту ЦП
после перезагрузки.
[Immediate] Процессор перейдет на скорректированную базовую частоту ЦП
немедленно.
CPU PCIE PLL [Auto]
Выбор режима PLL (Phase Lock Loop) для CPU PCIe. Этот пункт появляется,
когда установленный процессор поддерживает изменение даннго параметра.
[Auto] Параметр будет настроен автоматически с помощью BIOS.
[LC PLL] Включение LC PLL для нормального использования.
[SB PLL] Включение SB PLL для экстремального разгона.
Filter PLL [Auto]
Включение или выключение фильтра PLL для ЦП. Этот пункт появляется, когда
установленный процессор поддерживает изменение даннго параметра.
[Auto] Параметр будет настроен автоматически с помощью BIOS.
[Enabled] Предоставляет широкий диапазон ругулировки базовой частоты
для разгона,когда полосы базовой тактовой частоты в более
высокое значение.
[Disabled] Нормальный диапазон базовой частоты.
CPU Ratio Mode [Auto]
Выбор множителя процессора.
[Auto] Этот параметр будет настроен автоматически с помощью BIOS.
[Fixed Mode] Фиксирует множитель процессора.
[Dynamic Mode] Множитель процессора будет меняться в зависимости от
загрузки процессора.
Adjust CPU Ratio [Auto]
Задание множителя процессора для установки его тактовой частоты процессора.
Изменение данного параметра возможно только в том случае, если процессор
поддерживает данную функцию.
Adjusted CPU Frequency
Показывает текущую частоту ЦП. Это значение нельзя изменять.
▶
▶
▶
▶
▶
▶
▶
