Français
Fr-39

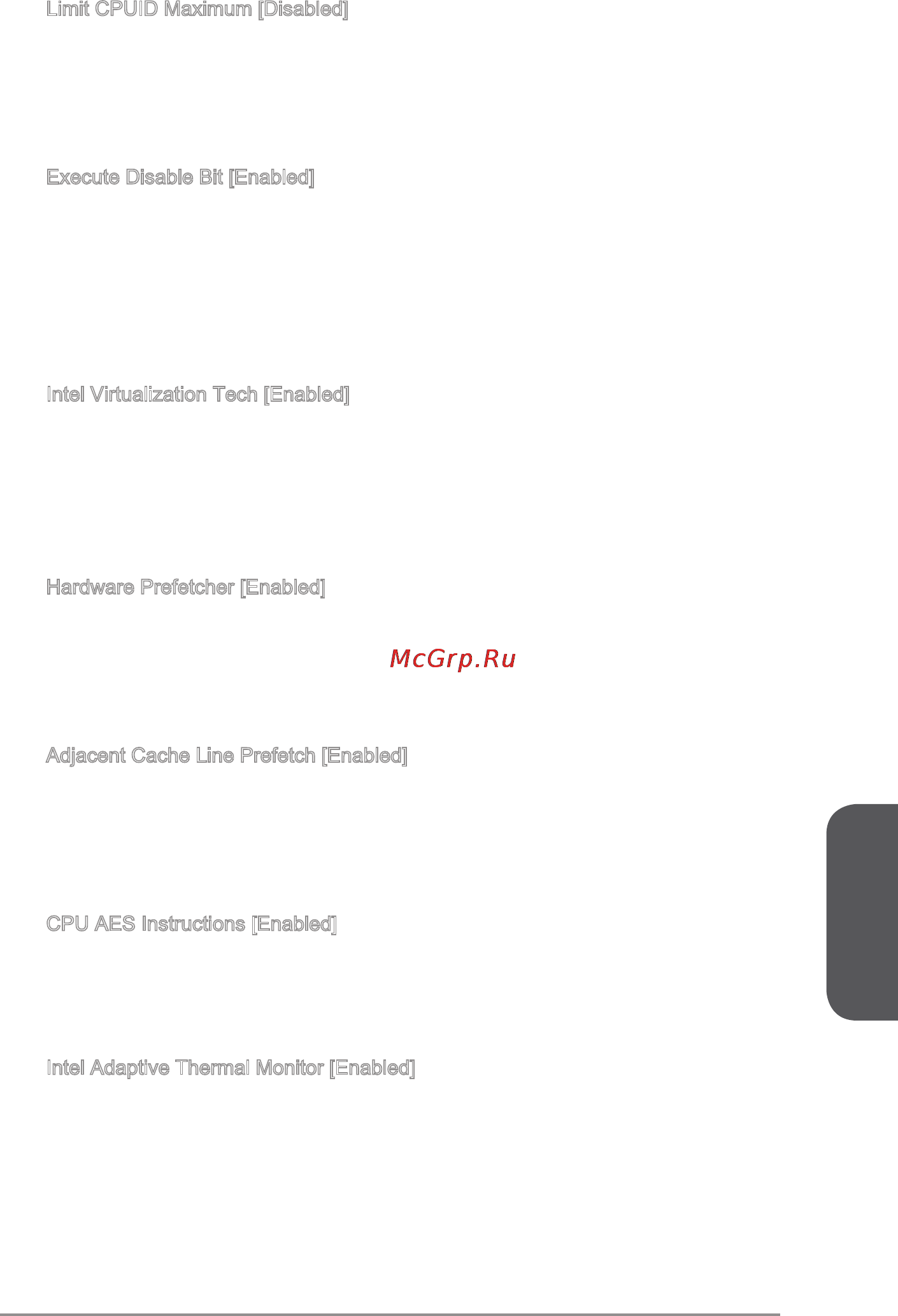

Limit CPUID Maximum [Disabled]
Active ou désactive la valeur étendue CPUID.
[Enabled] Le BIOS limite la valeur d'entrée maximum CPUID pour contourner
le problème démarrage de l'ancien système d'exploitation ne prenant
pas en charge le processeur avec la valeur étendue CPUID.
[Disabled] Utilise la valeur d'entrée maximum actuelle CPUID.
Execute Disable Bit [Enabled]
La fonctionnalité Intel’s Execute Disable Bit prévient certains niveaux d'attaques
malveillantes de “buer overow” dans lesquelles les vers essaient d'exécuter un
code pour endommager le système. Il est recommandé de toujours garder ce élé-
ment activé.
[Enabled] Active la protection NO-Execution pour prévenir les attaques
malveillantes et les vers.
[Disabled] Désactive cette fonction.
Intel Virtualization Tech [Enabled]
Active ou désactive la technologie Intel Virtualization.
[Enabled] Active la technologie Intel Virtualization et autoriser une plate-forme
visant à faire fonctionner plusieurs systèmes d'exploitation dans des
partitions indépendentes. Le système peut fonctionner virtuellement
comme des systèmes multiples.
[Disabled] Désactive cette fonction.
Hardware Prefetcher [Enabled]
Active ou désactive le prefetcher matériel (MLC Streamer prefetcher).
[Enabled] Permet au prefetcher matériel d'acquérir automatiquement les
données et les instructions dans le cache L2 de la mémoire pour
ajuster les performances du CPU.
[Disabled] Désactive le prefetcher matériel.
Adjacent Cache Line Prefetch [Enabled]
Active ou désactive le prefetcher matériel CPU (MLC Spatial prefetcher).
[Enabled] Active le prefetcher de la ligne de cache adjacente pour réduire le
temps de latence et ajuster les performances dans l'application
spécique.
[Disabled] Active seulement la ligne de cache exigée.
CPU AES Instructions [Enabled]
Active ou désactive le support CPU AES (Advanced Encryption Standard-New
Instructions). Ce menu apparaît si le CPU prend cette fonction en charge.
[Enabled] Active le support Intel AES.
[Disabled] Désactive le support Intel AES.
Intel Adaptive Thermal Monitor [Enabled]
Active ou désactive la fonction de régulation adaptative de la température du moni-
teur Intel pour protéger le CPU contre la surchaue.
[Enabled] Ralentit l'horloge du cœur CPU lorsque sa température dépasse la
température du régulateur adaptatif.
[Disabled] Désactive cette fonction.
▶
▶
▶
▶
▶
▶
▶
