Русский
Ru-8
VGA+DVI-D DVI-D+HDMI HDMI+VGA HDMI+VGA+DVI-D
Режим расширения
(Расширение рабочего
стола на другой
монитор)
◯ ◯ ◯ ◯
режим клонирования
(Изображения на всех
мониторах совпадают)
◯ ◯ ◯ ◯
Порт USB 2.0
Порт USB 2.0 предназначен для подключения USB 2.0-устройств, таких как
клавиатура, мышь и другие USB 2.0-совместимые устройства.
Порт USB 3.0
Порт USB 3.0 обратно совместим с устройствами USB 2.0. Поддержка передачи
данных со скоростью до 5 Гбит/с (SuperSpeed).
Внимание
Для использования устройств USB 3.0 их следует подключать к порту USB 3.0.
Используемый USB-кабель должен быть совместим со стандартом USB 3.0.
Порт LAN
Стандартный разъем RJ-45 для подключения к локальной вычислительной сети
(LAN).
LINK/ACT
LED
SPEED
LED
Индикатор
Состояние
индикатора
Описание
Link/ Activity LED
(Подключение/
Работа
индикатора)
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Speed LED
(Скорость
передачи данных)
Выкл. 10 Мбит/с подключение
Зеленый 100 Мбит/с подключение
Оранжевый 1 Гбит/с подключение
Аудиоразъемы
Эти разъемы используются для подключения аудиоустройств. Цвет гнезда
определяет функцию разъема.
Голубой — линейный вход: Служат для подключения внешних
источников звукового сигнала.
Зеленый — линейный выход: Разъем для подключения динамиков или
наушников.
Розовый — микрофон: Разъем для подключения микрофона.
Черный — выход RS-Out: Выход на задние колонки пространственного
звука в режиме 4/ 5.1/ 7.1. (REAR)
Оранжевый — выход CS-Out: Выход на центральную колонку и сабвуфер
в режиме 5.1/ 7.1.
Серый — выход SS-Out: Выход на боковые колонки пространственного
звука в режиме 7.1.
▶
▶
▶
▶
■
■
■
■
■
■
Содержание
- Preface 1
- Copyright notice 2
- Preface 2
- Revision history 2
- Trademarks 2
- Preface 3
- Smartphone application 3
- Technical support 3
- Preface 4
- Safety instructions 4
- Ce conformity 5
- Fcc b radio frequency interference statement 5
- Preface 5
- European community compliance statement 6
- Japan vcci class b statement 6
- Korea warning statements 6
- Preface 6
- Radiation exposure statement 6
- Taiwan wireless statements 6
- Battery information 7
- Chemical substances information 7
- Preface 7
- Deutsch 8
- English 8
- Français 8
- Preface 8
- Weee waste electrical and electronic equipment statement 8
- Русский 8
- Español 9
- Nederlands 9
- Polski 9
- Preface 9
- Srpski 9
- Italiano 10
- Magyar 10
- Preface 10
- Türkçe 10
- Česky 10
- Contents 11
- Deutsch de 1 11
- English en 1 11
- Français fr 1 11
- Preface 11
- Installation установка a 1 12
- Preface 12
- Русский ru 1 12
- English 13
- English 14
- Motherboard specifications 14
- English 15
- English 16
- Connectors quick guide 17
- English 17
- Connectors reference guide 18
- English 18
- Back panel quick guide 19
- English 19
- Important 19
- Audio ports 20
- Blue line in used for connecting external audio outputting devices green line out used as a connector for speakers or headphone pink mic used as a connector for a microphone black rs out rear surround sound line out in 4 5 7 channel mode orange cs out center subwoofer line out in 5 7 channel mode gray ss out side surround sound line out in 7 channel mode 20
- English 20
- Important 20
- In order to use usb 3 devices you must connect to a usb 3 port if a usb cable is used it must be usb 3 compliant 20
- Lan port 20
- The standard rj 45 lan jack is for connecting to a local area network lan 20
- The usb 2 port is for attaching usb 2 devices such as keyboard mouse or other usb 2 compatible devices 20
- These connectors are used for audio devices the color of the jack refers to the function of the connector 20
- Usb 2 port 20
- Usb 3 port 20
- Usb 3 port is backward compatible with usb 2 devices it supports data transfer rate up to 5 gbit s superspeed 20
- Cpu central processing unit 21
- English 21
- Important 21
- Introduction to the lga 1150 cpu 21
- Cpu heatsink installation 22
- English 22
- Important 22
- Video demonstration 22
- English 23
- English 24
- Important 24
- Dual channel mode population rule 25
- English 25
- Important 25
- Memory 25
- Video demonstration 25
- English 26
- Important 26
- Mounting screw holes 26
- English 27
- Important 27
- Jpwr1 2 atx power connectors 27
- Make sure that all the power cables are securely connected to a proper atx power supply to ensure stable operation of the motherboard 27
- Power supply 27
- These connectors allow you to connect an atx power supply to connect the atx power supply align the power supply cable with the connector and firmly press the cable into the connector if done correctly the clip on the power cable should be hooked on the motherboard s power connector 27
- Video demonstration 27
- Watch the video to learn how to install power supply connectors http youtu be gkdyyr_83i4 27
- English 28
- Expansion slots 28
- Important 28
- Pci_e1 e7 pcie expansion slot 28
- English 29
- Single video card installation 29
- Video demonstration 29
- Video graphics cards 29
- English 30
- Important 30
- Internal connectors 30
- Sata1 6 sata connector 30
- Video demonstration 30
- Cpufan1 2 sysfan1 3 fan power connectors 31
- English 31
- Important 31
- English 32
- Front panel i o connectivity design guide when installing the front panel connectors please use the optional m connector to simplify installation plug all the wires from the computer case into the m connector and then plug the m connector into the motherboard 32
- Important 32
- Jfp1 jfp2 system panel connectors 32
- On the connectors coming from the case pins marked by small triangles are positive wires please use the diagrams above and the writing on the optional m connectors to determine correct connector orientation and placement 32
- The majority of the computer case s front panel connectors will primarily be plugged into jfp1 32
- These connectors connect to the front panel switches and leds the jfp1 connector is compliant with the inte 32
- Video demonstration 32
- Watch the video to learn how to install front panel connectors http youtu be dpelidvnzui 32
- English 33
- Ground 33
- Important 33
- Jusb1 3 usb 2 expansion connector 33
- Jusb4 usb 3 expansion connector 33
- No pin 33
- Note that the vcc and gnd pins must be connected correctly to avoid possible damage 33
- The usb 3 port is backwards compatible with usb 2 devices it supports data transfer rates up to 5gbits s superspeed 33
- This connector is designed for connecting high speed usb peripherals such as usb hdds digital cameras mp3 players printers modems and many others 33
- To use a usb 3 device you must connect the device to a usb 3 port through an optional usb 3 compliant cable 33
- Vcc 1 vcc 33
- English 34
- Jci1 chassis intrusion connector 34
- Jtpm1 tpm module connector 34
- This connector connects to a optional tpm trusted platform module module please refer to the tpm security platform manual for more details and usages 34
- This connector connects to the chassis intrusion switch cable if the computer case is opened the chassis intrusion mechanism will be activated the system will record this intrusion and a warning message will flash on screen to clear the warning you must enter the bios utility and clear the record 34
- English 35
- Front panel i o connectivity design guide 35
- Important 35
- Jaud1 front panel audio connector 35
- Msata_1 msata slot 35
- The msata slot is for msata interface solid state drives ssd 35
- The sata6 port will be unavailable when install a ssd in the msata port 35
- This connector allows you to connect the front audio panel located on your computer case this connector is compliant with the inte 35
- English 36
- Jcom1 serial port connector 36
- This connector is a 16550a high speed communication port that sends receives 16 bytes fifos you can attach a serial device 36
- English 37
- V check spots 37
- Voltage checkpoints 37
- English 38
- Important 38
- Jbat1 clear cmos jumper 38
- Jumper 38
- Drivers and utilities 39
- English 39
- Total installer 39
- Bios setup 40
- English 40
- Entering bios setup 40
- Important 40
- Press del key to enter setup menu f11 to enter boot menu 40
- English 41
- Overview 41
- English 42
- Important 42
- English 43
- Operation 43
- English 44
- Important 44
- Oc menu 44
- English 45
- English 46
- English 47
- English 48
- English 49
- English 50
- Important 50
- English 51
- English 52
- Deutsch 53
- Deutsch 54
- Spezifikationen 54
- Deutsch 55
- Deutsch 56
- Anschlussübersicht 57
- Deutsch 57
- Deutsch 58
- Übersicht der motherboard anschlüsse 58
- Deutsch 59
- Rücktafel übersicht 59
- Wichtig 59
- Audioanschlüsse 60
- Blau line in der anschluss line in kann externe audioausgabegeräte aufnehmen grün line out an den anschluss line out können sie lautsprecher oder kopfhörer anschließen rosa mikrofon der anschluss mic nimmt ein mikrofon auf schwarz rs out dieser anschluss nimmt die hinteren surround lautsprecher im 4 5 1 7 1 kanalmodus auf orange cs out dieser anschluss nimmt die mittleren oder subwoofer lautsprecher im 5 1 7 1 kanalmodus auf grau ss out dieser anschluss nimmt die seitlichen surround lautsprecher im 7 1 kanalmodus auf 60
- Der usb 2 anschluss dient zum direkten anschluss von usb 2 geräten wie etwa tastatur maus oder weiterer usb 2 kompatibler geräte 60
- Der usb 3 anschluss ist abwärtskompatibel mit usb 2 geräten er unterstützt datentransferraten bis zu 5 gbit s superspeed 60
- Deutsch 60
- Die standard rj 45 buchse dient zur verbindung in einem lokalen netzwerk lan 60
- Diese audioanschlüsse dienen zur verbindung mit audiogeräten durch die farben erkennen sie die unterschiedlichen funktionen der audioanschlüsse 60
- Lan port 60
- Um ein usb 3 einzusetzen schließen sie es bitte mit einem usb 3 kompatiblen kabel an einen usb 3 anschluss an 60
- Usb 2 anschluss 60
- Usb 3 anschluss 60
- Wichtig 60
- Cpu prozessor 61
- Deutsch 61
- Erklärung zur lga 1150 cpu 61
- Wichtig 61
- Cpu kühlkörper einbau 62
- Deutsch 62
- Video demonstration 62
- Wichtig 62
- Deutsch 63
- Deutsch 64
- Wichtig 64
- Deutsch 65
- Populationsregeln für dual kanal speicher 65
- Speicher 65
- Video demonstration 65
- Wichtig 65
- Deutsch 66
- Schraubenlöcher für die montage 66
- Wichtig 66
- Anhand dieses video an untenstehende adresse lernen sie wie sie die stromversorgungsstecker installieren http youtu be gkdyyr_83i4 67
- Deutsch 67
- Jpwr1 2 atx stromanschlüsse 67
- Mit diesem anschluss verbinden sie den atx stromanschlusse achten sie bei dem verbinden des atx stromanschlusses darauf dass der anschluss des netzteils richtig auf den anschluss an der hauptplatine ausgerichtet ist drücken sie dann den anschluss des netzteils fest nach unten um eine richtige verbindung zu gewährleisten 67
- Stellen sie sicher dass diese anschlüsse mit den richtigen anschlüssen des netzteils verbunden werden um einen stabilen betrieb der hauptplatine sicherzustellen 67
- Stromversorgung 67
- Video demonstration 67
- Wichtig 67
- Deutsch 68
- Erweiterungssteckplätze 68
- Pci_e1 e7 pcie erweiterungssteckplätze 68
- Wichtig 68
- Deutsch 69
- Installation einer grafikkarte 69
- Video demonstration 69
- Video grafikkarten 69
- Deutsch 70
- Interne anschlüsse 70
- Sata1 6 sata anschluss 70
- Video demonstration 70
- Wichtig 70
- Cpufan1 2 sysfan1 3 stromanschlüsse für lüfter 71
- Deutsch 71
- Wichtig 71
- Deutsch 72
- Jfp1 jfp2 frontpanel anschlüsse 72
- Video demonstration 72
- Wichtig 72
- Bitte beachten sie dass sie die mit vcc stromführende leitung und gnd erdleitung bezeichneten pins korrekt verbinden müssen ansonsten kann es zu schäden kommen 73
- Der usb 3 anschluss ist abwärtskompatibel mit usb 2 geräten unterstützt datentransferraten bis zu 5 gbit s superspeed 73
- Deutsch 73
- Dieser anschluss eignet sich für die verbindung der hochgeschwindigkeits usb peripheriegeräte wie z b usb festplattenlaufwerke digitalkameras mp3 player drucker modems und ähnliches 73
- Ground 73
- Jusb1 3 usb 2 erweiterungsanschlüsse 73
- Jusb4 usb 3 erweiterungsanschluss 73
- No pin 73
- Vcc 1 vcc 73
- Wichtig 73
- Zur verwendung eines usb 3 gerät müssen sie das gerät an einen usb 3 port über ein optionales usb 3 kompatibles kabel anschließen 73
- Deutsch 74
- Dieser anschluss wird für das tpm modul trusted platform module ver wendet weitere informationen über den einsatz des optionalen tpm modules entnehmen sie bitte dem tpm plattform handbuch 74
- Dieser anschluss wird mit einem kontaktschalter verbunden wenn das pc gehäuse geöffnet wird aktiviert dies den gehäuse kontaktschalter und eine warnmeldung wird auf dem bildschirm angezeigt um die warnmeldung zu löschen muss das bios aufgerufen und die aufzeichnung gelöscht werden 74
- Jci1 gehäusekontaktanschluss 74
- Jtpm1 tpm anschluss 74
- Deutsch 75
- Jaud1 audioanschluss des frontpanels 75
- Msata_1 msata steckplatz 75
- Wichtig 75
- Deutsch 76
- Es handelt sich um eine 16550a kommunikationsschnittstelle die 16 bytes fifos sendet empfängt hier lässt sich eine serielle maus oder andere serielle geräte direkt anschließen 76
- Jcom1 serieller anschluss 76
- Deutsch 77
- Spannungsmess punkte 77
- Spannungsmesspunkte 77
- Deutsch 78
- Jbat1 steckbrücke zur cmos löschung 78
- Steckbrücken 78
- Wichtig 78
- Deutsch 79
- Total installer 79
- Treiber und dienstprogramme 79
- Aufruf des bios setups 80
- Bios setup 80
- Deutsch 80
- Press del key to enter setup menu f11 to enter boot menu 80
- Wichtig 80
- Deutsch 81
- Überbilck 81
- Deutsch 82
- Wichtig 82
- Betrieb 83
- Deutsch 83
- Deutsch 84
- Oc menü 84
- Wichtig 84
- Deutsch 85
- Deutsch 86
- Deutsch 87
- Deutsch 88
- Deutsch 89
- Deutsch 90
- Deutsch 91
- Wichtig 91
- Deutsch 92
- Deutsch 93
- Deutsch 94
- Français 95
- Français 96
- Spécifications 96
- Français 97
- Français 98
- Français 99
- Guide rapide des connecteurs 99
- Français 100
- Guide référence des connecteurs 100
- Français 101
- Guide rapide du panneau arrière 101
- Bleu ligne in sert à connecter les périphériques externes de sortie audio vert ligne out est utilisé pour un haut parleur ou un casque rose mic est utilisé pour un microphone noir rs out sortie audio haut parleurs surround arrières en mode 4 5 7 orange cs out sortie audio centre caisson de basse en mode 5 7 gris ss out sortie audio haut parleurs surround de côté en mode 7 102
- Ces connecteurs audio sont utilisés pour les périphériques audio vous pouvez différencier leur utilisation grâce à la couleur des prises audio 102
- Cette plate forme supporte la fonction double écran et triple écran par les ports de sortie graphique intégrés 102
- Français 102
- Important 102
- La prise standard rj 45 lan sert à la connexion au réseau local local area network lan 102
- Lan port 102
- Le port usb 2 sert à brancher des périphériques usb 2 tels que le clavier la souris ou d autres périphériques compatibles usb 2 102
- Le port usb 3 est rétro compatible avec les périphériques usb 2 il supporte un taux de transfert jusqu à 5 gbit s super vitesse 102
- Port usb 2 102
- Port usb 3 102
- Ports audio 102
- Si vous voulez installer un périphérique usb 3 vous devez vous connecter à un port usb 3 si un câble usb est utilisé il doit être compatible usb 3 102
- Français 103
- Important 103
- Introduction du cpu lga 1150 103
- Processeur cpu 103
- Cpu heatsink installation 104
- Démonstration de vidéo 104
- Français 104
- Important 104
- Installation du cpu et son ventilateur 104
- Français 105
- Français 106
- Important 106
- Dual channel mode population rule 107
- Démonstration de vidéo 107
- Français 107
- Important 107
- Mémoire 107
- Règle de population en mode double canal 107
- Français 108
- Important 108
- Trous taraudés de montage 108
- Ce connecteur vous permet de relier une alimentation atx pour cela alignez le câble d alimentation avec le connecteur et appuyez fermement le câble dans le connecteur si ceci est bien fait la pince sur le câble d alimentation doit être accrochée sur le connecteur d alimentation de la carte mère 109
- Connecteurs d alimentation 109
- Démonstration de vidéo 109
- Français 109
- Important 109
- Jpwr1 2 atx power connectors 109
- Jpwr1 2 connecteur d alimentation atx 109
- Veuillez vous assurer que tous les connecteurs sont connectés aux bonnes alimentations atx afin garantir une opération stable de la carte mère 109
- Voir le vidéo sur l installation des connecteurs d alimentation sur le site ci dessous http youtu be gkdyyr_83i4 109
- Emplacements d extension 110
- Français 110
- Important 110
- Pci_e1 e7 emplacement d extension pcie 110
- Pci_e1 e7 pcie expansion slot 110
- Cartes vidéo graphics 111
- Démonstration de vidéo 111
- Français 111
- Installation de simple carte vidéo 111
- Connecteurs internes 112
- Démonstration de vidéo 112
- Français 112
- Important 112
- Sata1 6 connecteurs sata 112
- Sata1 6 sata connector 112
- Cpufan1 2 sysfan1 3 connecteur d alimentation du ventilateur 113
- Cpufan1 2 sysfan1 3 fan power connectors 113
- Français 113
- Important 113
- Démonstration de vidéo 114
- Français 114
- Important 114
- Jfp1 jfp2 connecteur panneau système 114
- Jfp1 jfp2 system panel connectors 114
- Ce connecteur est destiné à connecter les périphériques usb haute vitesse tels que les disques durs usb les appareils photo numériques les lecteurs mp3 les imprimantes les modems et les appareils similaires 115
- Français 115
- Ground 115
- Important 115
- Jusb1 3 connecteurs d extension usb 2 115
- Jusb1 3 usb 2 expansion connector 115
- Jusb4 connecteurs d extension usb 3 115
- Jusb4 usb 3 expansion connector 115
- Le port usb 3 est rétro compatible avec les périphériques usb 2 il supporte un taux de transfert jusqu à 5 gbit s super vitesse 115
- No pin 115
- Notez que les pins de vcc et gnd doivent être branchées correctement afin d éviter tout dommage possible 115
- Notez que les pins vcc et gnd doivent être branchées correctement afin d éviter tout dommage possible 115
- Si vous voulez utiliser un périphérique usb 3 il faut utiliser une câble usb 3 115
- Vcc 1 vcc 115
- Ce connecteur est relié à un câble d interrupteur intrusion châssis si le châssis est ouvert l interrupteur en informera le système qui enregistera ce statut et affichera un écran d alerte pour effacer ce message d alerte vous devez entrer dans le bios et désactiver l alerte 116
- Ce connecteur est relié à un module tpm trusted platform module en option veuillez vous référer au manuel du module tpm pour plus d information détaillée 116
- Français 116
- Jci1 chassis intrusion connector 116
- Jci1 connecteur intrusion châssis 116
- Jtpm1 connecteur de module tpm 116
- Jtpm1 tpm module connector 116
- Français 117
- Important 117
- Jaud1 connecteur audio panneau avant 117
- Jaud1 front panel audio connector 117
- Msata_1 emplacement msata 117
- Msata_1 msata slot 117
- Français 118
- Jcom1 connecteur de port sérial 118
- Jcom1 serial port connector 118
- Le port serial est un port de communications de haute vitesse de 16550a qui envoie reçoit 16 bytes fifos vous pouvez attacher un périphérique sérail 118
- Français 119
- Point de vérification tension 119
- Points de contrôle tension 119
- Cavaliers 120
- Français 120
- Important 120
- Jbat1 cavalier d effacement cmos 120
- Jbat1 clear cmos jumper 120
- Français 121
- Pilotes et utilitaires 121
- Total installer 121
- Configuration bios 122
- Entrer dans le réglage bios 122
- Français 122
- Important 122
- Press del key to enter setup menu f11 to enter boot menu 122
- Français 123
- Vue d ensemble 123
- Français 124
- Important 124
- Français 125
- Opération 125
- Français 126
- Important 126
- Oc menu 126
- Français 127
- Français 128
- Français 129
- Français 130
- Français 131
- Français 132
- Important 132
- Français 133
- Français 134
- Русский 135
- Русский 136
- Характеристики системной платы 136
- Русский 137
- Русский 138
- Краткое руководство по разъемам 139
- Русский 139
- Русский 140
- Справочное руководство по разъемам 140
- Внимание 141
- Краткое руководство по работе с задней панелью 141
- Русский 141
- Аудиоразъемы 142
- Внимание 142
- Голубой линейный вход служат для подключения внешних источников звукового сигнала зеленый линейный выход разъем для подключения динамиков или наушников розовый микрофон разъем для подключения микрофона черный выход rs out выход на задние колонки пространственного звука в режиме 4 5 7 rear оранжевый выход cs out выход на центральную колонку и сабвуфер в режиме 5 7 серый выход ss out выход на боковые колонки пространственного звука в режиме 7 142
- Для использования устройств usb 3 их следует подключать к порту usb 3 используемый usb кабель должен быть совместим со стандартом usb 3 142

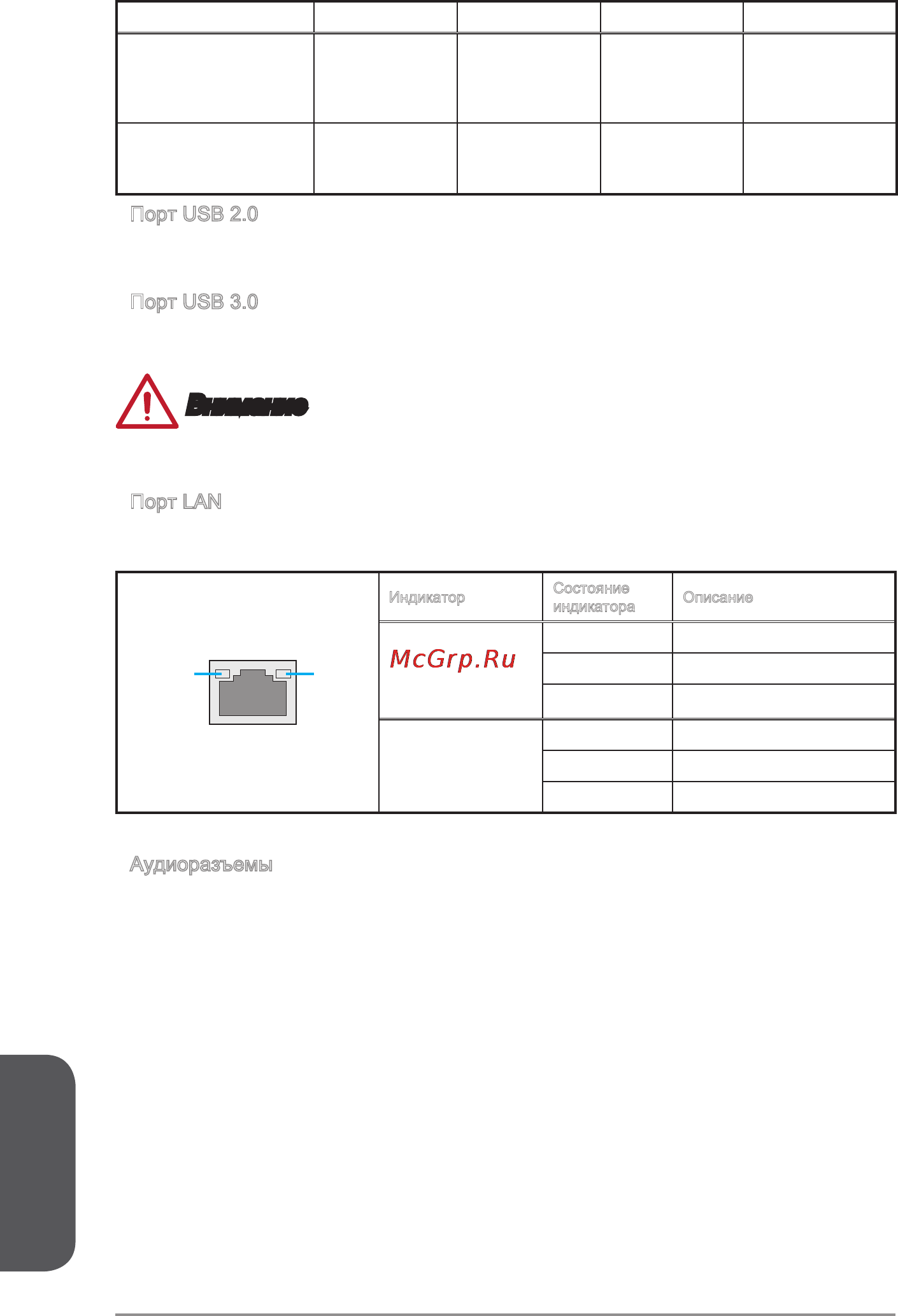

- Порт lan 142
- Порт usb 2 142
- Порт usb 2 предназначен для подключения usb 2 устройств таких как клавиатура мышь и другие usb 2 совместимые устройства 142
- Порт usb 3 142
- Порт usb 3 обратно совместим с устройствами usb 2 поддержка передачи данных со скоростью до 5 гбит с superspeed 142
- Русский 142
- Стандартный разъем rj 45 для подключения к локальной вычислительной сети lan 142
- Эти разъемы используются для подключения аудиоустройств цвет гнезда определяет функцию разъема 142
- Внимание 143
- Процессор lga 1150 143
- Русский 143
- Цп центральный процессор 143
- Cpu heatsink installation 144
- Видео демонстрация 144
- Внимание 144
- Русский 144
- Установка цп и радиатора 144
- Русский 145
- Внимание 146
- Русский 146
- Dual channel mode population rule 147
- Видео демонстрация 147
- Внимание 147
- Память 147
- Правила заполнения гнезд при использовании двухканального режима dual channel 147
- Русский 147
- Внимание 148
- Отверстия под установочные винты 148
- Русский 148
- Jpwr1 2 atx power connectors 149
- Jpwr1 2 разъем питания atx 149
- Видео демонстрация 149
- Внимание 149
- Для обеспечения стабильной работы системной платы проверьте надежность подключения всех кабелей питания к соответствующему блоку питания атх 149
- Русский 149
- Смотрите видео чтобы узнать как установить разъем питания http youtu be gkdyyr_83i4 149
- Электропитание 149
- Эти разъемы предназначены для подключения разъема питания atx для подключения atx разъема питания совместите кабель питания с разъемом и прочно закрепите его при правильном выполнении подключения защелка на кабеле питания закрепляется в силовом разъеме материнской платы 149
- Pci_e1 e7 pcie expansion slot 150
- Pci_e1 e7 pcie слоты расширения 150
- Внимание 150
- Русский 150
- Слоты расширения 150
- Видео демонстрация 151
- Видео установка дискретной видеокарты 151
- Русский 151
- Установка одной видеокарты 151
- Sata1 6 sata connector 152
- Sata1 6 разъем sata 152
- Видео демонстрация 152
- Внимание 152
- Внутренние разъемы 152
- Русский 152
- Cpufan1 2 sysfan1 3 fan power connectors 153
- Cpufan1 2 sysfan1 3 разъемы питания вентиляторов 153
- Внимание 153
- Русский 153
- Jfp1 jfp2 system panel connectors 154
- Jfp1 jfp2 разъемы панели системы 154
- Видео демонстрация 154
- Внимание 154
- Русский 154
- Ground 155
- Jusb1 3 usb 2 expansion connector 155
- Jusb1 3 разъемы расширения usb 2 155
- Jusb4 usb 3 expansion connector 155
- Jusb4 разъем расширения usb 3 155
- No pin 155
- Vcc 1 vcc 155
- Внимание 155
- Для использования устройства usb 3 подключитесь к разъему usb 3 с помощью кабеля usb 3 приобретается дополнительно 155
- Помните что во избежание повреждений необходимо правильно подключать контакты vcc и gnd 155
- Порт usb 3 обратно совместим с устройствами usb 2 он поддерживает скорость передачи данных до 5 гбит с superspeed 155
- Русский 155
- Этот разъем служит для подключения таких высокоскоростных периферийных устройств как жесткие диски с интерфейсом usb цифровые камеры мрз плееры принтеры модемы и т д 155
- Jci1 chassis intrusion connector 156
- Jci1 разъем датчика открывания корпуса 156
- Jtpm1 tpm module connector 156
- Jtpm1 разъем модуля трм 156
- Данный разъем подключается к модулю трм trusted platform module дополнительные сведения см в описании модуля безопасности трм 156
- К этому разъему подключается кабель датчика установленного в корпусе этот датчик срабатывает при вскрытии системного блока система запоминает это событие и выдает предупреждение на экран для отключения предупреждения необходимо удалить записанное событие в настройках bios 156
- Русский 156
- Jaud1 front panel audio connector 157
- Jaud1 аудиоразъем на передней панели 157
- Msata_1 msata slot 157
- Msata_1 слот msata 157
- Внимание 157
- Русский 157
- Jcom1 serial port connector 158
- Jcom1 разъем последовательного порта 158
- Данный разъем является высокоскоростным последовательным портом передачи данных 16550а с 16 разрядной передачей fifo к этому разъему можно подключить устройство c последовательным интерфейсом 158
- Русский 158
- Замер напряжения 159
- Контакты замера напряжения 159
- Русский 159
- Jbat1 clear cmos jumper 160
- Jbat1 перемычка очистки данных cmos 160
- Внимание 160
- Перемычки 160
- Русский 160
- Драйверы и утилиты 161
- Русский 161
- Утилита total installer 161
- F11 для входа в меню загрузки 162
- Внимание 162
- Вход в настройки bios 162
- Нажмите на клавишу del для входа в меню настройки 162
- Настройка bios 162
- Русский 162
- Общие сведения 163
- Русский 163
- Внимание 164
- Русский 164
- Работа 165
- Русский 165
- Внимание 166
- Меню oc 166
- Русский 166
- Русский 167
- Русский 168
- Русский 169
- Русский 170
- Русский 171
- Русский 172
- Внимание 173
- Русский 173
- Русский 174
- Русский 175
- Русский 176
- Installation установка 177
- Installation установка 178
- Installation установка 179
- Installation установка 180
- Memory speicher mémoire памяти 180
- Connecteurs d alimentation pазъема питания 183
- Http youtu be gkdyyr_83i4 183
- Installation установка 183
- Power connector atx stromanshcluss 183
- Или 183
- Installation установка 184
- Http youtu be rzsmpqxythc 185
- Installation установка 185
- Sata hdd 185
- Или 185
- Connecteur panneau avant pазъемов передней панели 187
- Front panel connector frontpanel anschluss 187
- Hd_led 187
- Http youtu be dpelidvnzui 187
- Installation установка 187
- Rst_sw 187
- Rsvd_dnu 187
- Connecteur périphérique периферийных разъемов 188
- Installation установка 188
- Peripheral connector peripheriestecker 188
- Или 188
- Installation установка 190
Похожие устройства
- МАССА-К ВК-3000.1 Инструкция по эксплуатации
- MSI z87-gd65 gaming Инструкция по эксплуатации
- MSI c847ms-e33 Инструкция по эксплуатации
- MSI 760ga-p43 (fx) Инструкция по эксплуатации
- MSI h81-p33 Инструкция по эксплуатации
- MSI h81m-p32l Инструкция по эксплуатации
- MSI a88x-g45 gaming assassin’s creed liberation hd Инструкция по эксплуатации
- MSI a88xm-e45 Инструкция по эксплуатации
- MSI a88xi ac Инструкция по эксплуатации
- MSI ge60 2od-298ru, 9s7-16gc11-298 Инструкция по эксплуатации
- MSI 760gma-p34 (fx) Инструкция по эксплуатации
- MSI h81m-e32 Инструкция по эксплуатации
- MSI h81m-e34 Инструкция по эксплуатации
- MSI h81m-e35 v2 Инструкция по эксплуатации
- MSI h81-p35 Инструкция по эксплуатации
- MSI a88x-g41 pc mate Инструкция по эксплуатации
- MSI z87 mpower max ac Инструкция по эксплуатации
- MSI adora24g 0nc-012ru, 9s6-ae6113-012 Инструкция по эксплуатации
- MSI a88xm gaming Инструкция по эксплуатации
- MSI ge70 2pc-003ru apache, 9s7-175912-003 Инструкция по эксплуатации
Скачать
Случайные обсуждения
Ответы 0
Здравствуйте, пожалуйста, помогите найти схему на материнскую плату MSI z87-g45 gaming.
4 года назад
